摩托车车架总成带前减震结构三维设计

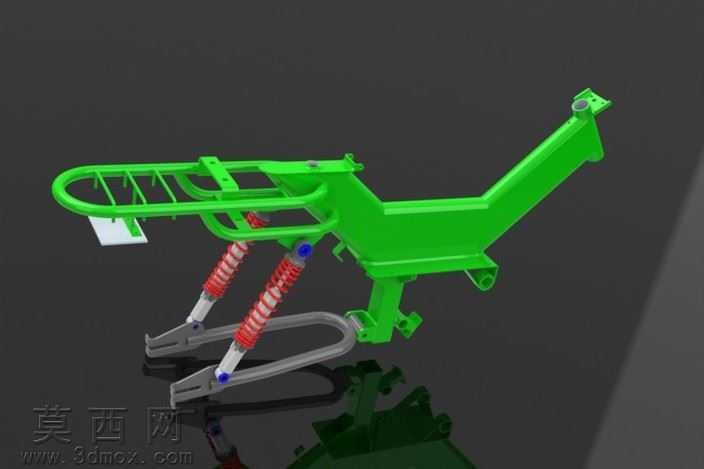

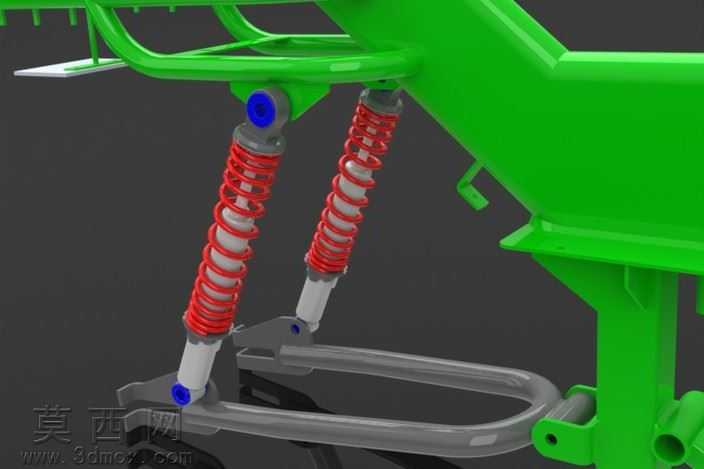

本作品为两轮摩托车核心承载车架搭配前减震组件的三维建模成果，建模过程严格遵循机车结构设计的力学逻辑与装配规范，完整还原了摩托车主车架的承载架构与前悬挂的联动结构。建模阶段先以实车测绘的尺寸参数为基准，搭建主车架的空间线框骨架，精准定位主梁管、后尾架、发动机安装吊耳、转向立管等关键点位的空间坐标，确保各安装位的同轴度、垂直度公差符合机车装配要求。主车架部分采用一体化实体建模方式，还原了绿色涂装的钢管弯折焊接结构，后尾架的载物格栅、侧边的护杠安装位、后部的摇臂连接轴座都做了精细化的特征还原，所有焊接衔接处做了平滑过渡处理，避免生硬的棱角失真，同时预留了覆盖件、油箱、座椅等后续部件的安装接口。前减震组件采用分部件建模再装配的流程，分别完成了减震筒外管、红色螺旋弹簧、阻尼芯杆、下联板、前轮轴安装叉的独立建模，弹簧部分通过螺旋扫描特征还原真实的螺距与簧丝直径，减震筒表面做了金属镀铬质感的材质区分，与绿色主车架形成鲜明的视觉层次，装配时严格按照实车的倾斜角度定位减震器与转向立管的夹角，还原前叉的后倾角参数，保证转向结构的运动逻辑符合真实机车的操控特性。渲染阶段采用深色反光地面作为展示背景，开启环境光遮蔽效果突出车架的结构轮廓，金属部件添加轻微的反射质感，塑料与涂装部件调整为哑光带细微颗粒的材质属性，还原真实机车部件的表面触感，同时通过多角度光影调整，清晰展示主车架的承载走向、减震组件的连接关系、各安装吊耳的分布位置。整个设计完整呈现了摩托车车架作为整车承载核心的结构特点，清晰展现了前减震与车架的装配逻辑，可用于机车结构教学、改装方案验证、零部件开发参考等场景，建模过程中对管件弯折弧度、安装孔位间距、减震行程预留空间都做了参数化设置，可根据不同车型的排量、定位需求快速调整车架尺寸与减震参数，具备较高的二次修改与拓展使用价值。
