教学用小型冲压成形模具结构展示

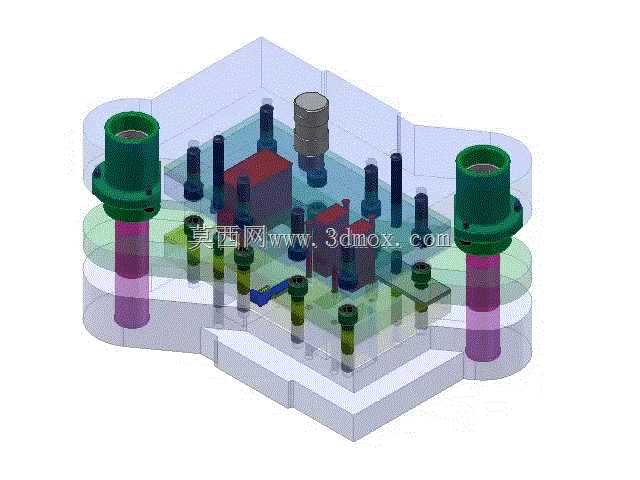

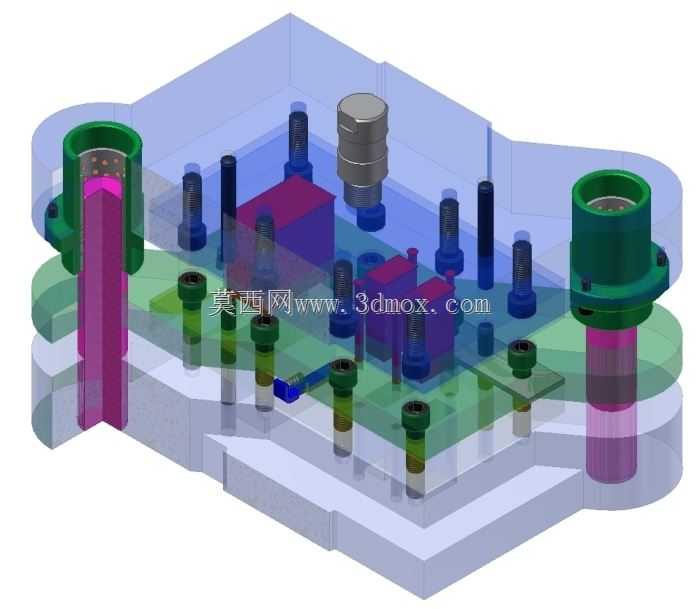

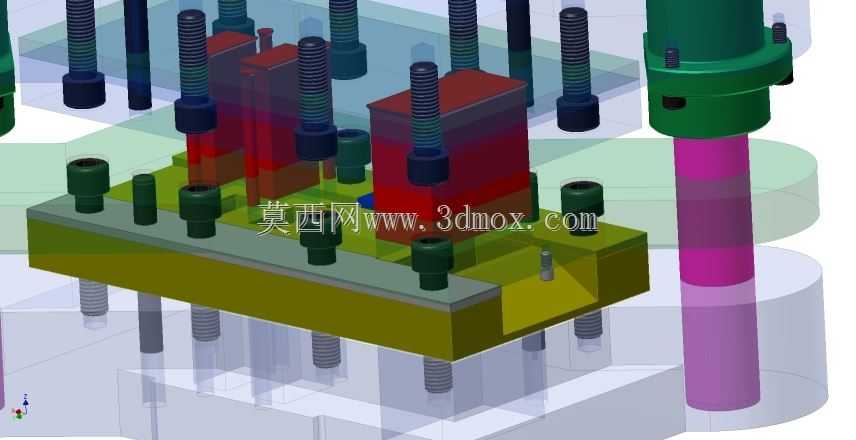

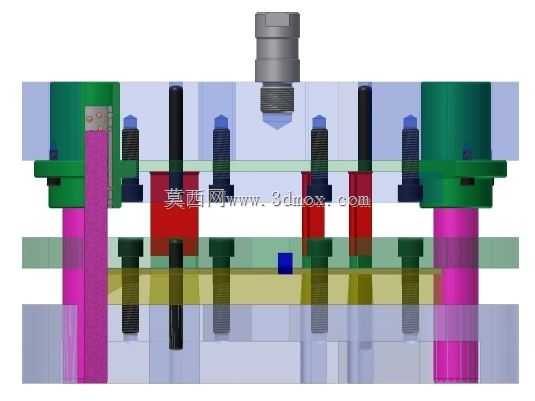

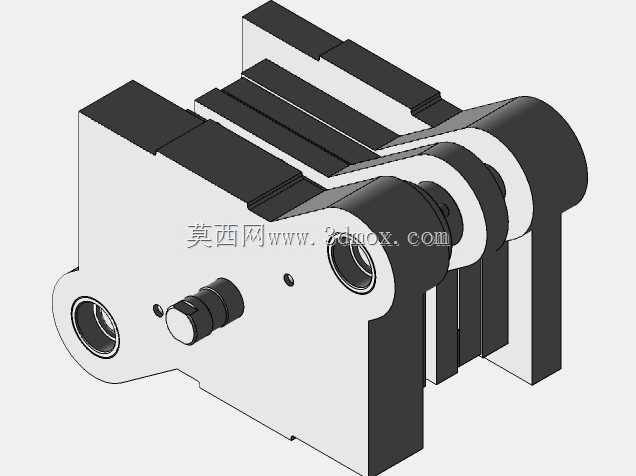

这套冲压模具主要面向教学实训场景设计，可配套小型教学压力机完成基础冲压工序演示，帮助学习者直观理解冷冲压模具的内部构造与动作逻辑，也可用于小型薄金属片的简易冲压成形作业，适配常规台式压力机的安装接口，无需额外改造即可完成装夹使用。整套模具采用倒装式复合模的基础结构布局，上下模座采用规整的矩形外形设计，安装孔位按照通用压力机工作台的T型槽间距排布，可直接固定在常规教学用小吨位压力机的工作台面，模座整体外廓尺寸紧凑，占用工作台面空间小，适配多数院校实训车间的小型压力机安装边界，无需调整设备原有工作台结构即可完成装配。模具的导向结构采用对称布置的独立导柱组件，导柱与导套配合精度满足教学演示与简易冲压的精度需求，合模过程中可保证上下模的对中精度，避免凸凹模发生啃模损伤，导柱外侧设置的防护套结构可减少实训过程中杂物进入配合面，延长导向组件的使用寿命。模具内部集成了冲孔、落料对应的凸凹模结构，同时配套设置了弹性卸料装置与顶出机构，冲压完成后可自动将箍在凸模上的条料卸下，同时将卡在下模腔的成形工件顶出模面，无需人工手动取件，既提升实训操作的安全性，也能完整演示冲压模具卸料、顶件的完整动作流程。设计过程中针对教学场景做了专门优化，所有内部零件采用不同配色做区分展示，可让学习者快速识别凸模、凹模、固定板、卸料板、弹性元件、紧固螺钉等不同功能部件，清晰呈现各零件的装配关系与动作配合逻辑，避免传统金属原色模具难以区分零件结构的问题。模具的紧固元件采用内六角螺钉标准件，拆装便捷，可满足实训过程中反复拆装、测绘的教学需求，各零件的配合公差选取兼顾拆装便利性与结构稳定性，既不会因配合过松导致合模错位，也不会因配合过紧造成拆装困难，适合院校模具课程的结构认知、装配实训使用。配套的装配图可帮助学习者对照三维结构理解二维工程图的表达逻辑，建立从三维实体到二维图纸的映射认知，夯实模具设计的基础能力。
