台式手动齿条压力机结构设计方案

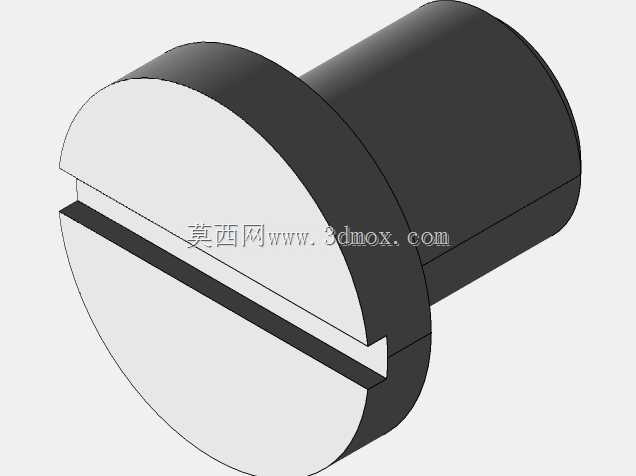

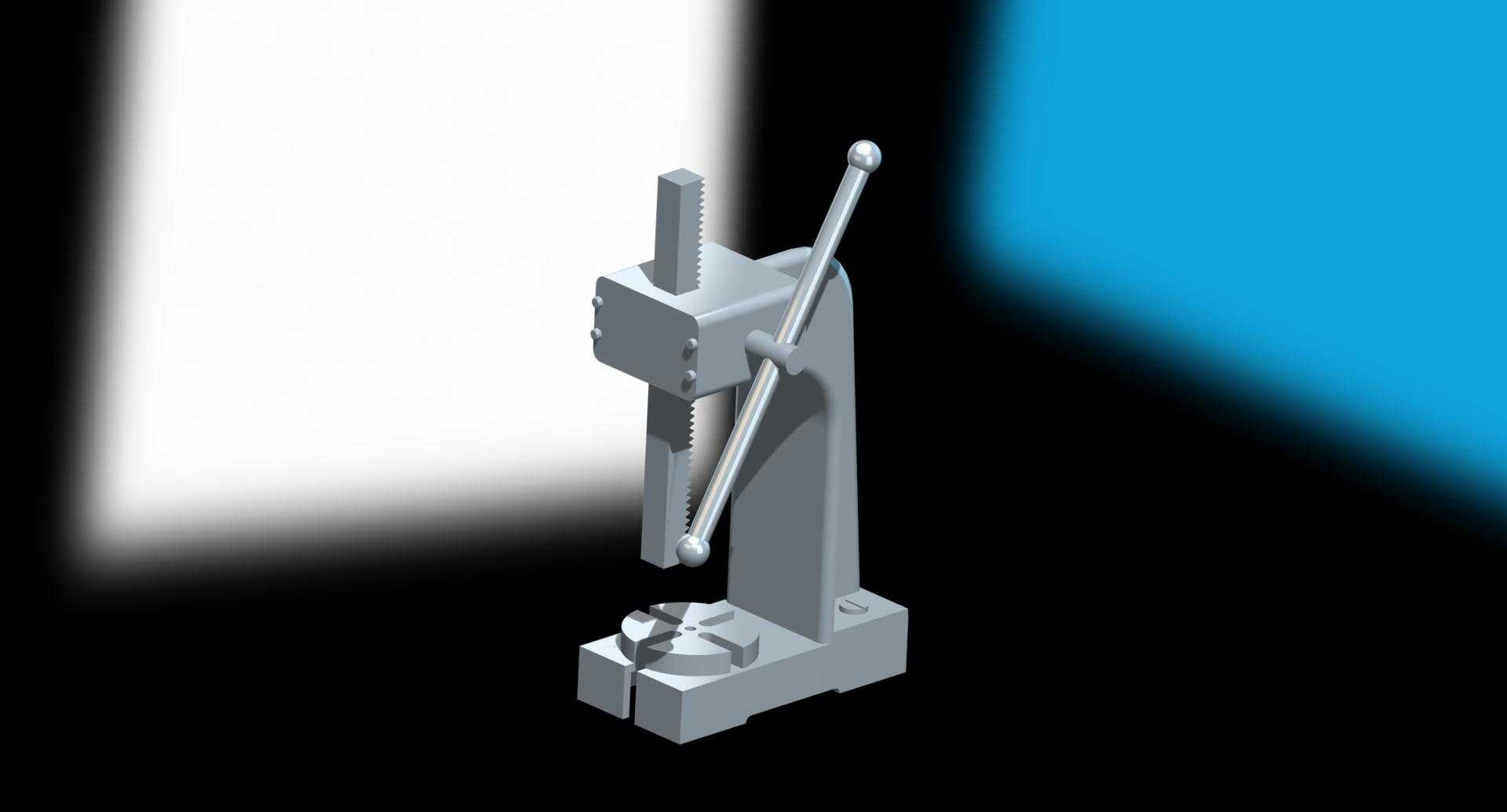

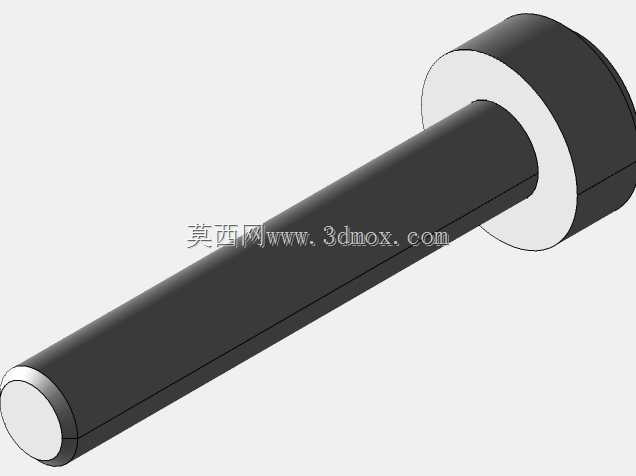

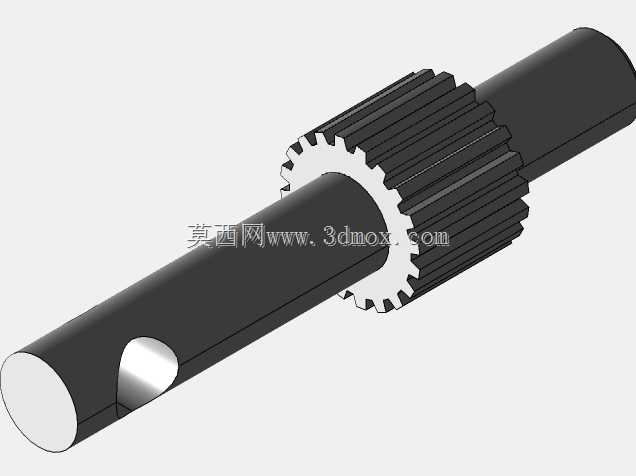

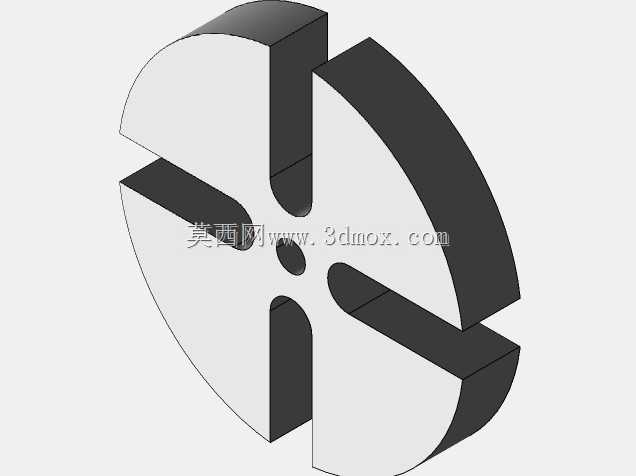

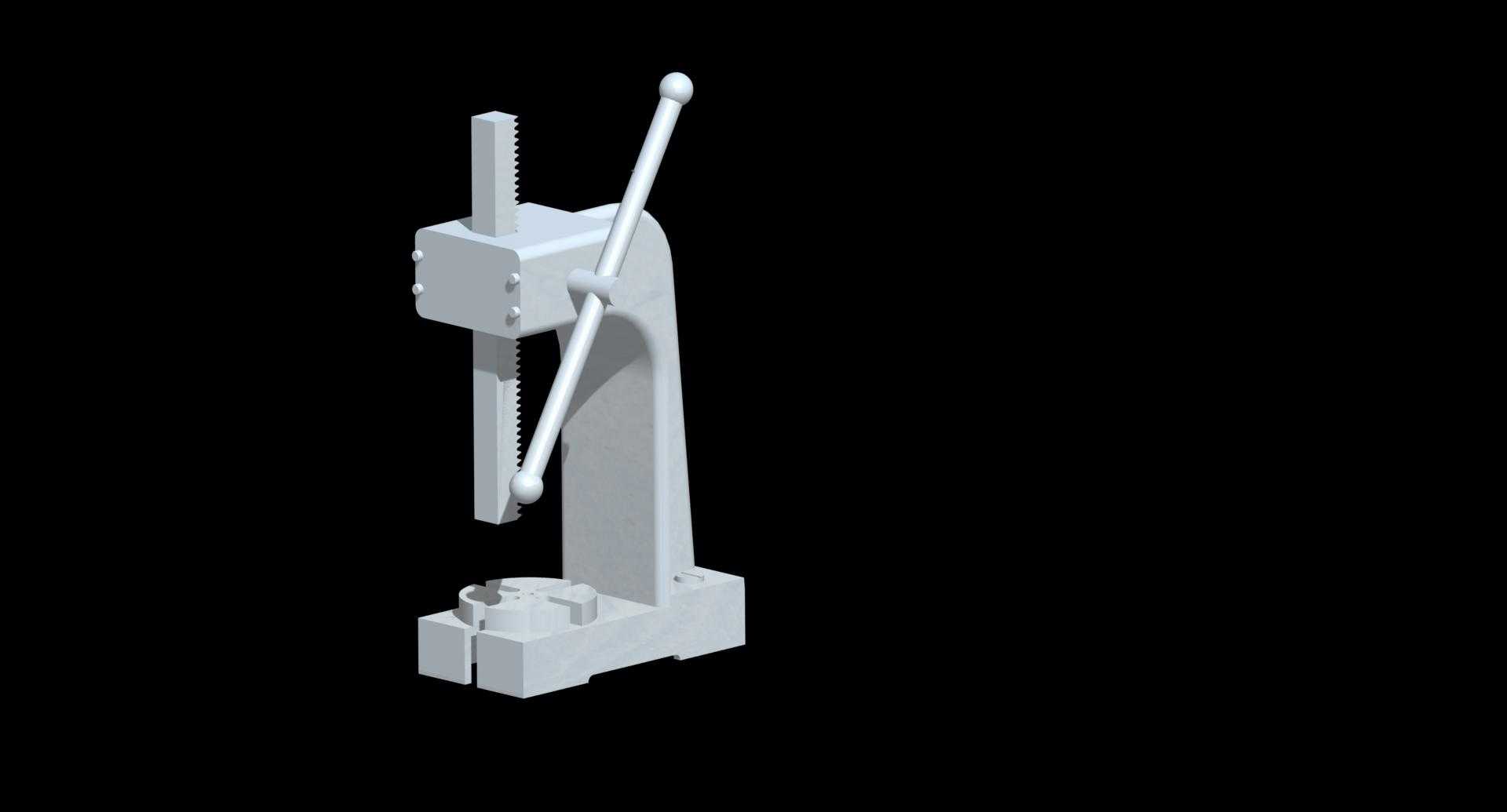

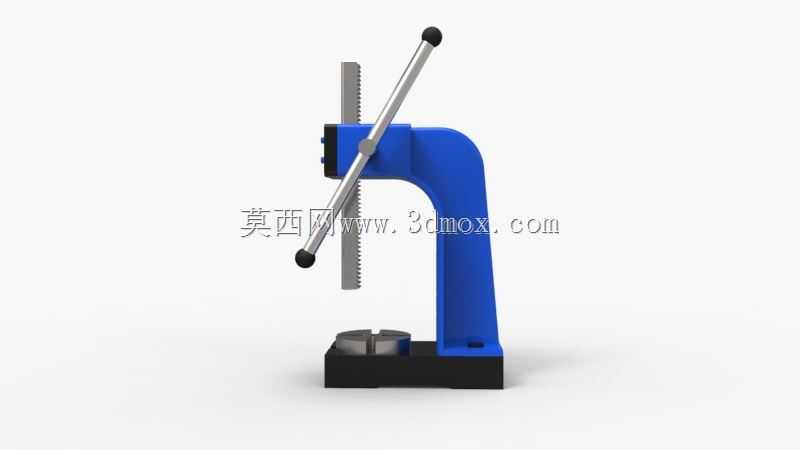

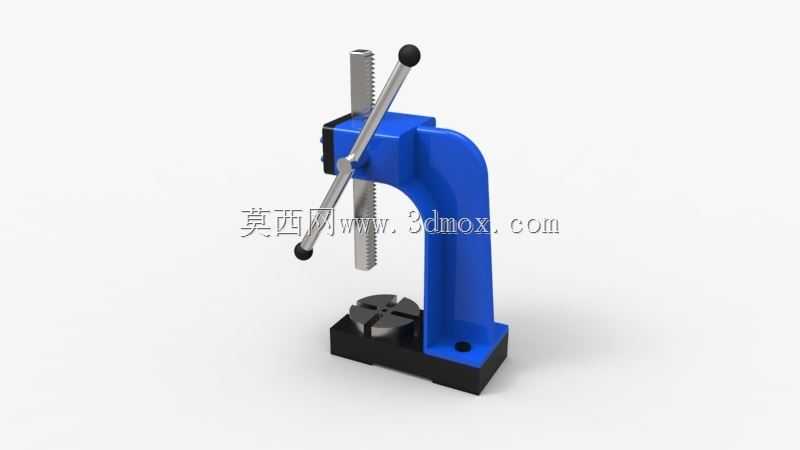

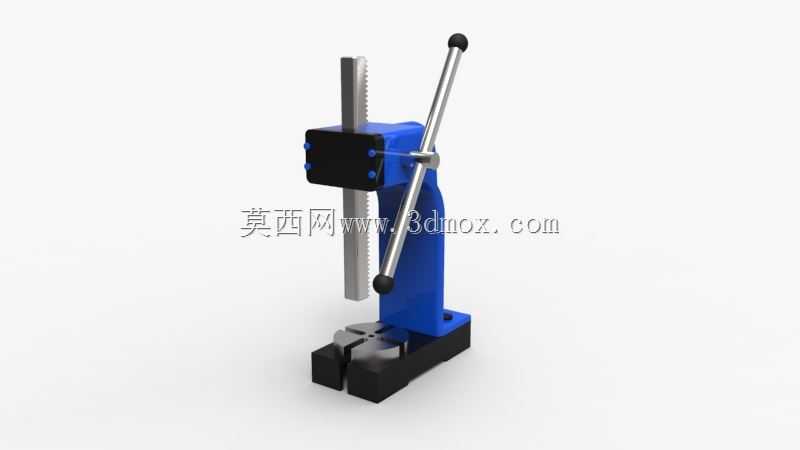

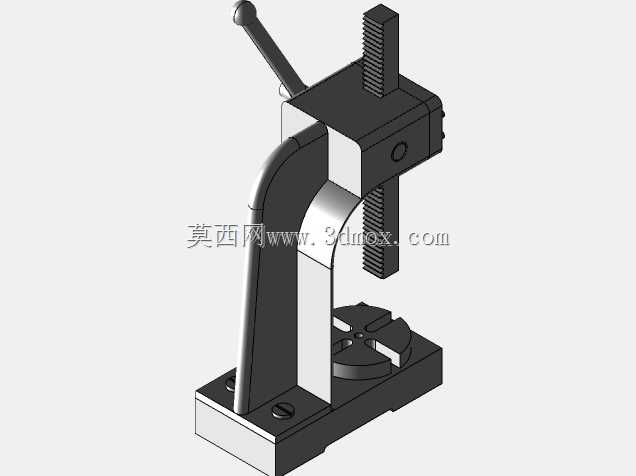

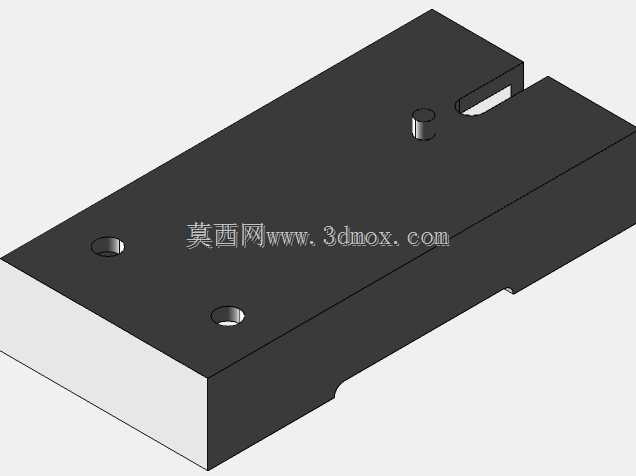

这款台式手动压力机主要面向小型加工车间、维修站点、五金加工坊以及电子装配产线的轻载压装作业场景，可覆盖小尺寸零部件的压装、铆接、校直、冲压成型、过盈件装配等常见工序，无需外接气源或电源，可灵活放置在任意工作台面使用，尤其适合无动力配套的零散作业场景，也可作为产线临时补位的压装工装，应对小批量、多频次的压合作业需求。设备核心采用齿轮齿条传动结构，通过加长操作手柄放大输入力矩，操作人员仅需施加较小的手部握力，即可在压头位置获得足够的压装出力，传动过程无液压漏油、气动泄压等隐患，日常维护仅需定期在齿条与齿轮啮合位置涂抹润滑脂即可，长期使用故障率极低。压头下方配置带定位槽的可调式工作台，可根据待加工工件的尺寸调整压合作业的支撑位置，工作台面的T型槽结构可配套定制工装夹具，实现异形工件的快速定位装夹，压头端部预留标准连接孔，可根据作业需求更换平压头、尖头、成型压头等不同作业端头，适配不同类型的加工需求。整体结构采用立式单柱布局，主体支撑结构采用加厚型钢件加工，受力路径沿立柱垂直传递，压合作业过程中设备形变量极小，可保证压装精度的稳定性；操作手柄采用万向铰接结构，操作人员可根据自身站位调整手柄的操作角度，长力臂设计可有效降低长时间操作的劳动强度，手柄两端配置防滑橡胶握套，避免施力过程中出现打滑脱手的情况。设备整体占地面积较小，底座预留四个标准安装孔，可直接通过螺栓固定在标准工作台面上，也可直接放置在平整台面使用，整体高度适配常规站立操作的人机工程高度，操作人员无需弯腰或抬手即可完成施力操作，长期作业不易产生疲劳。设计过程中重点优化了齿条的行程限位结构，在齿条上下极限位置设置硬限位挡块，避免操作过程中齿条脱出齿轮啮合区间，同时在压头与滑块之间设置缓冲垫，降低压头接触工件瞬间的刚性冲击，既可以保护工件表面不受压伤，也能延长设备整体的使用寿命。设备的所有外露结构件均做了防锈喷涂处理，蓝色主体涂装辨识度高，运动部件均做了圆角钝化处理，避免操作过程中剐蹭操作人员，整体结构紧凑无冗余设计，所有传动部件均内置在主体壳体内，可有效阻挡加工过程中的碎屑、粉尘进入传动结构，适配多粉尘、多金属碎屑的加工车间环境。
