桁架式风电支撑塔筒底部段结构

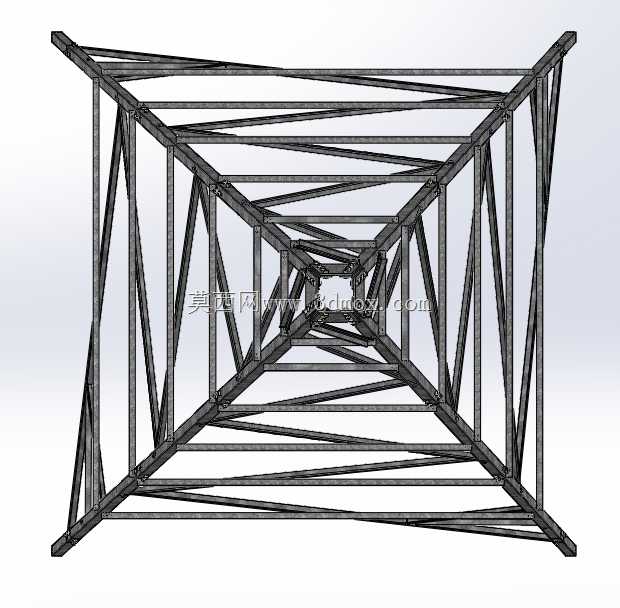

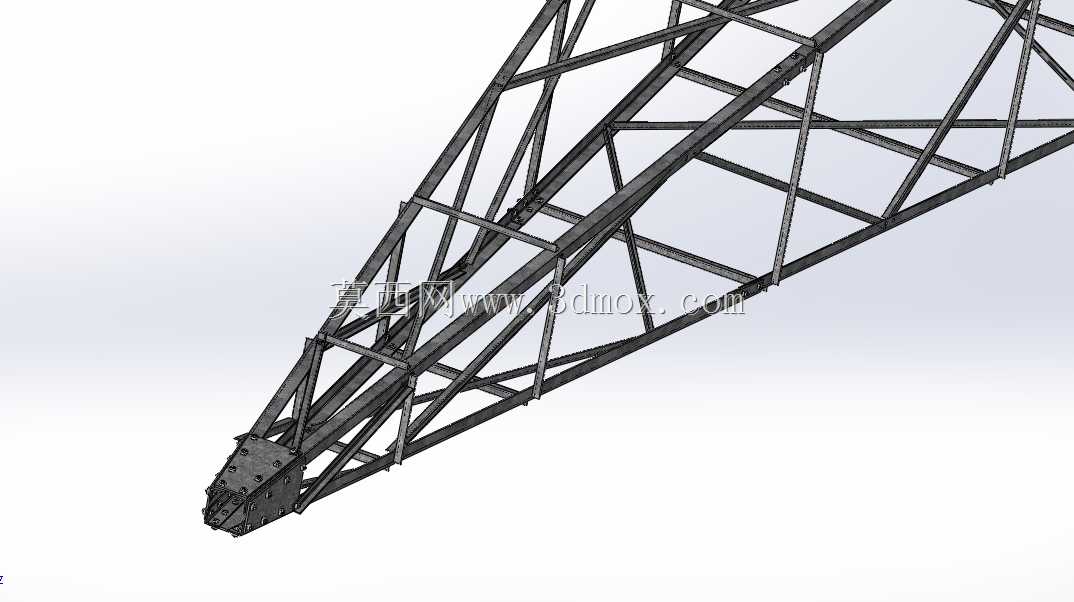

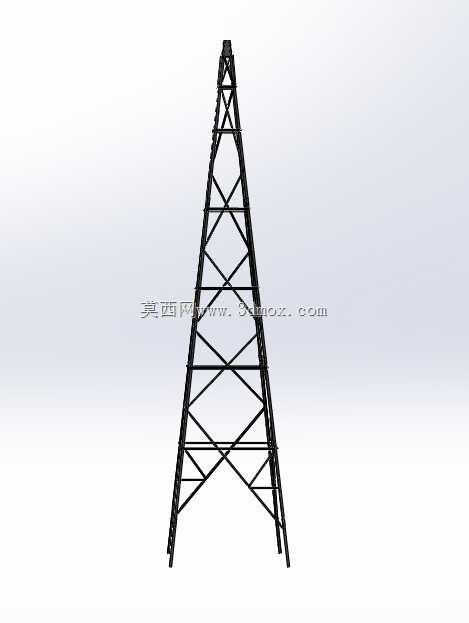

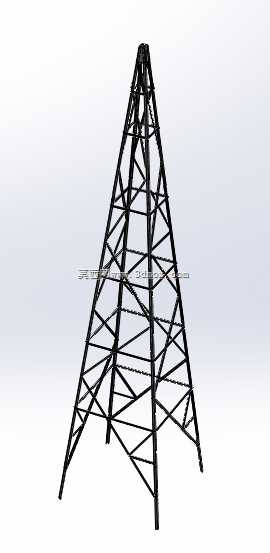

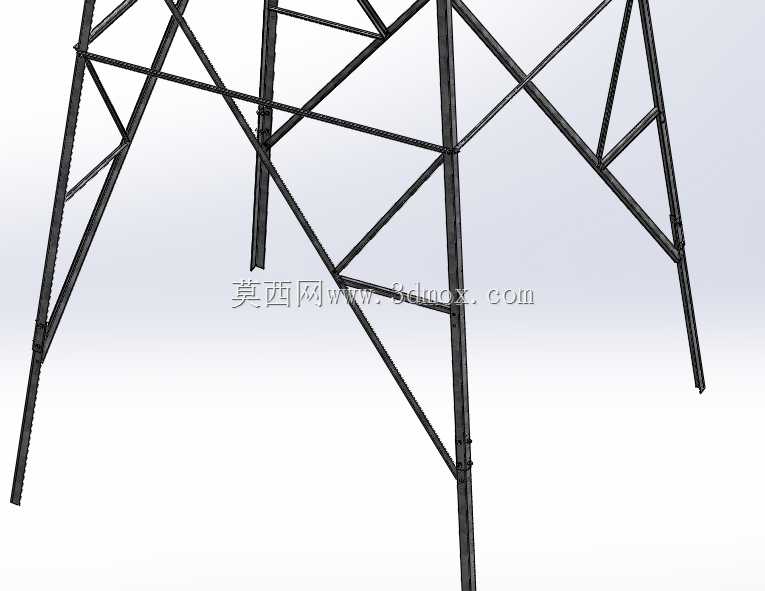

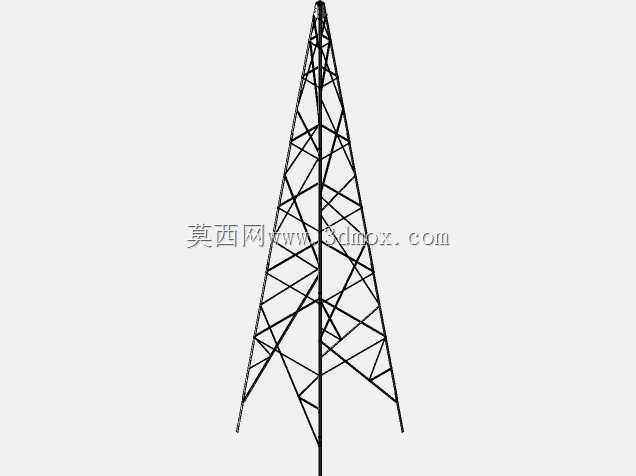

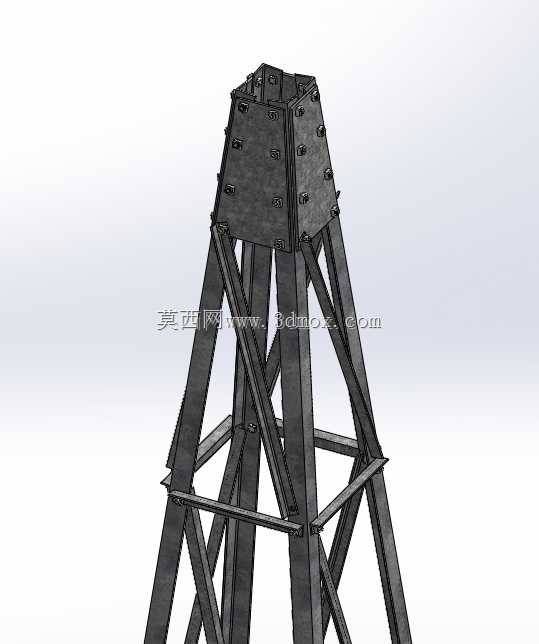

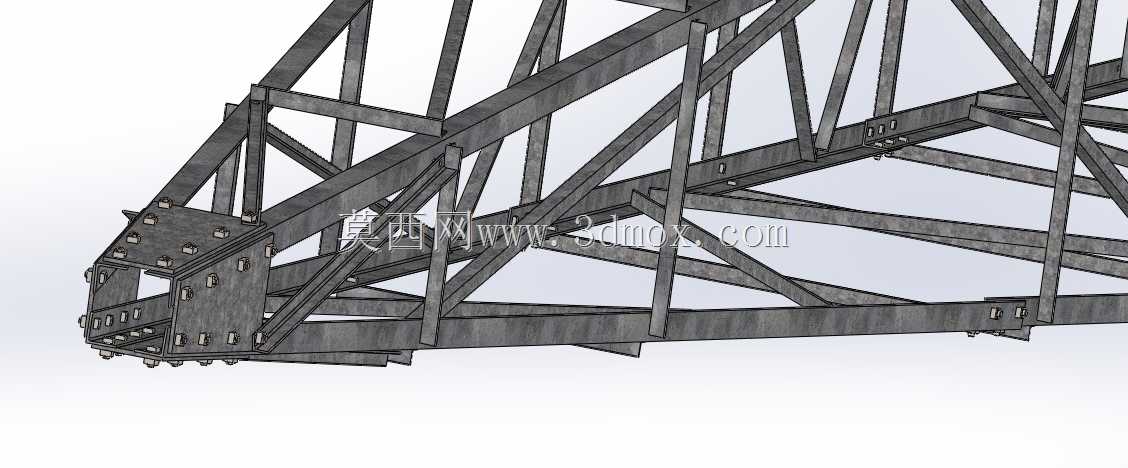

该结构为风力发电机组的底部支撑桁架段，主要应用于陆上风电场的风机支撑系统，作为塔筒与地面基础的连接过渡段，承担上部塔筒、机舱、风轮整体的载荷传递作用，将风轮捕捉风能产生的倾覆力矩、自身重力载荷、风载荷以及极端天气下的交变载荷均匀传导至地面混凝土基础，保障整套风力发电设备在全生命周期内的结构稳定性。在实际风场应用中，这类桁架式底部段相比纯圆筒式塔筒下段，具备更强的抗扭与抗倾覆性能，尤其适配山地、戈壁等风切变大、极端阵风频发的风场场景，同时桁架的镂空结构可大幅降低风阻对塔架底部的直接冲击，减少材料用量的同时提升结构冗余度。从功能特性来看，该结构采用多根主弦杆搭配斜腹杆、横撑杆的空间桁架构型，主弦杆为变角度收拢设计，上端对接标准圆筒塔筒的法兰接口，下端向外扩展匹配基础锚栓的分布间距，通过扩大底部支撑跨距来降低整体结构的重心高度，提升整机的抗倾覆安全系数。所有杆件之间采用节点板配合高强度螺栓连接，现场无需大规模焊接作业，可实现分段运输后的快速装配式安装，节点处的加强板设计可分散杆件连接处的应力集中，避免长期交变载荷下的节点疲劳失效。设计过程中优先遵循载荷传递路径最短的原则，每根斜腹杆的角度都经过受力优化，确保轴向受力为主，减少杆件承受的附加弯矩，横撑杆主要用于维持主弦杆的平面外稳定性，避免长细比过大导致的杆件失稳问题。上端的法兰连接段采用加厚围板与多道筋板加强，匹配上部塔筒的螺栓孔位精度，保障对接后的同轴度误差控制在安装允许范围内，下端的支脚结构预留了基础锚栓的穿装空间，可适配不同规格的陆上风机基础锚栓布局，安装时可通过支脚处的调节垫片微调上段塔筒的垂直度，满足风机安装的精度要求。整体结构的外轮廓从上端的圆筒对接端向下逐步外扩，安装边界需匹配风场基础的预埋锚栓分布范围，运输时可拆分为单片桁架单元，满足公路运输的尺寸限界要求，现场组装后可快速完成与基础、上部塔筒的对接作业，大幅缩短风场的施工周期。
