废旧油桶改造垂直轴风力发电装置

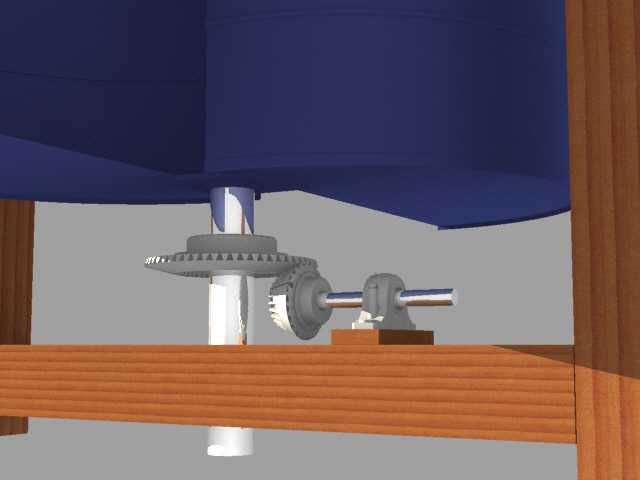

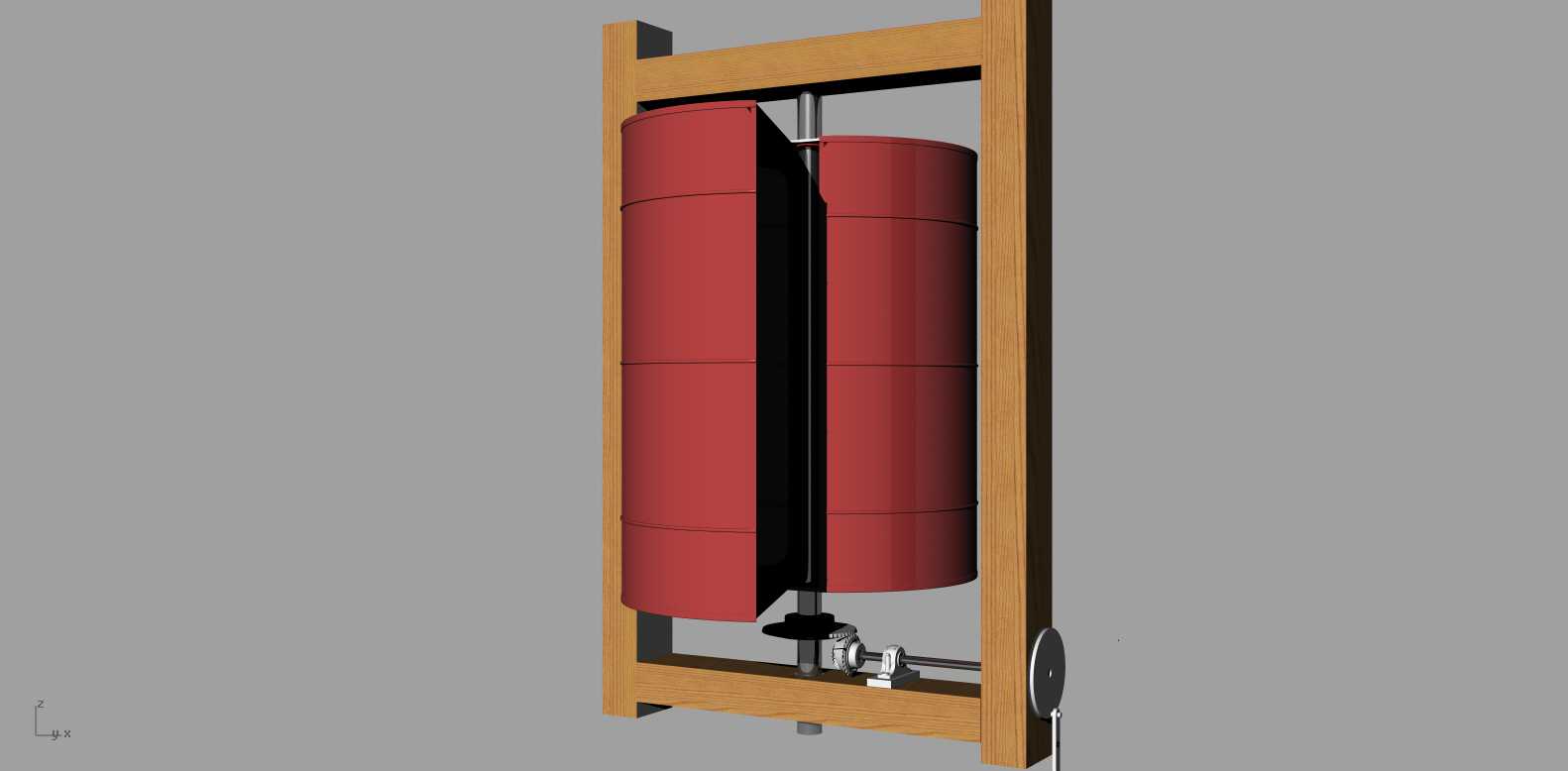

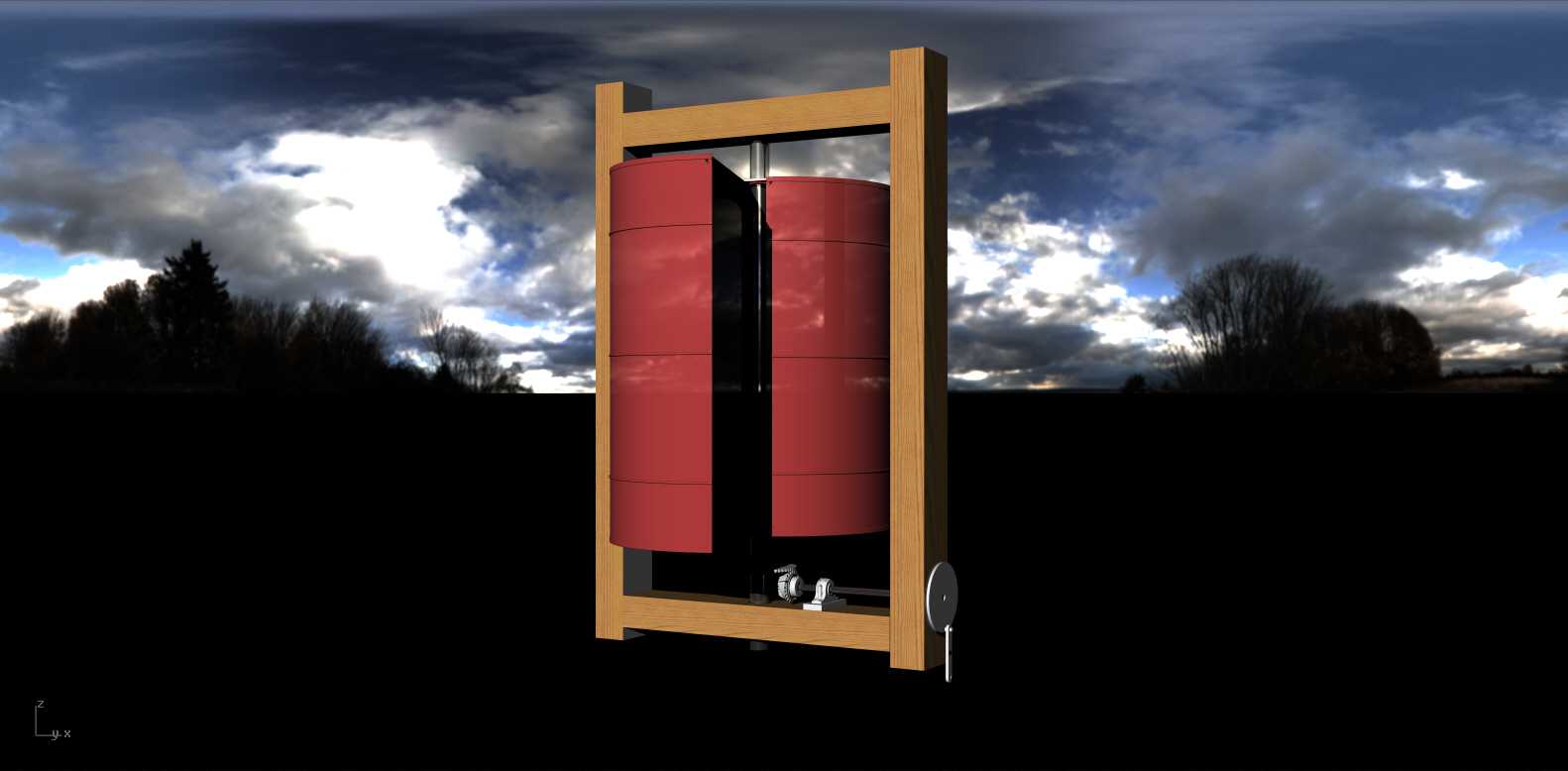

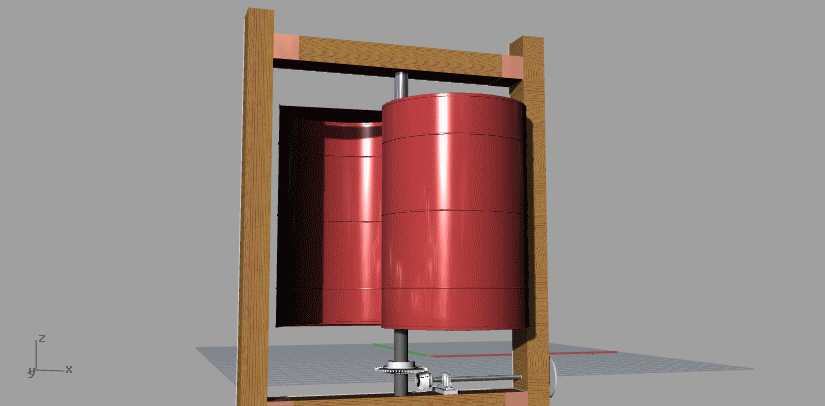

这款垂直轴风力发电装置主打低成本分布式风能利用场景，适配偏远乡村散户供电、户外露营临时供电、小型农牧场辅助供电、庭院景观照明供电等场景，可直接匹配小型发电机、微型抽水泵等终端设备，满足离网场景下的小功率电能需求，也可作为教学演示装置用于中小学能源科普、职业院校机械传动实践教学。装置核心风轮采用废旧油桶裁切改造而成，将废弃油桶沿轴向切割为对称弧形叶片，双叶片对称排布形成S型垂直轴风轮结构，这种结构无需额外设置对风装置，可捕捉任意方向来风，启动风速低，在微风环境下即可启动运转，相比传统水平轴风机更适合地形复杂、风向多变的零散使用场景。支撑结构采用实木框架设计，框架采用矩形立式排布，上下设置横向横梁固定风轮转轴，两侧竖向立柱承担整体载荷，木材取材方便加工难度低，普通使用者借助基础木工工具即可完成框架搭建，大幅降低装置的制作门槛。传动部分设置在风轮转轴底部，通过伞齿轮组实现动力转向，将风轮的垂直旋转动力转换为水平方向输出，可直接对接发电机输入端实现风能到电能的转换，也可对接水泵曲轴实现风能到机械能的转换，满足抽水、小型物料研磨等不同作业需求，轴承室采用标准化组件，保障转轴运转的稳定性，降低转动过程中的摩擦损耗。安装层面，装置整体占地范围约0.8米见方，整体高度约1.8米，无需浇筑大型混凝土基础，仅需将木架底部固定在平整地面或配重底座上即可完成安装，适配屋顶、庭院、坡地等多种安装环境，装置整体重量较轻，可根据使用需求灵活移位，不需要大型吊装设备辅助。设计上充分考虑废旧物料的复用价值，核心风轮部件可利用废弃油桶加工制作，大幅降低装置的制作成本，整体结构无复杂精密部件，日常维护仅需定期检查转轴润滑情况、紧固件松紧度即可，普通使用者无需专业机械维护知识即可完成日常保养，非常适合动手爱好者自制使用，也可作为分布式微能源网的补充供电单元，在风光互补小型供电系统中承担风能采集功能。
