工业铝型材组合式承重支撑框架结构

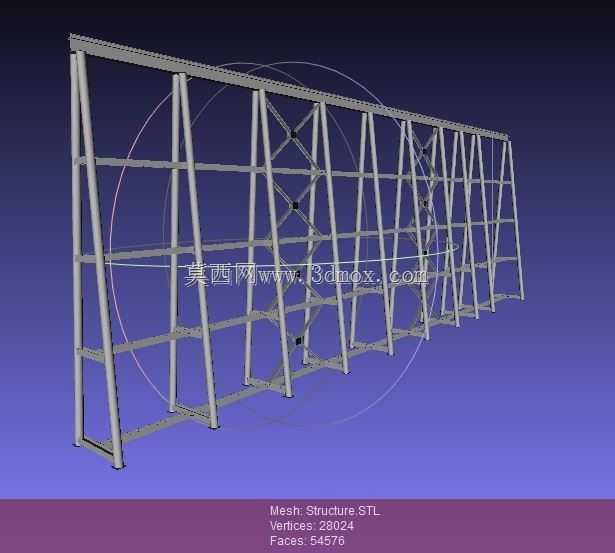

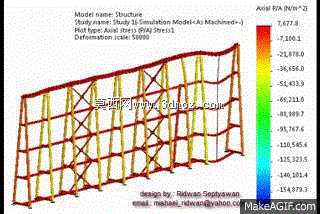

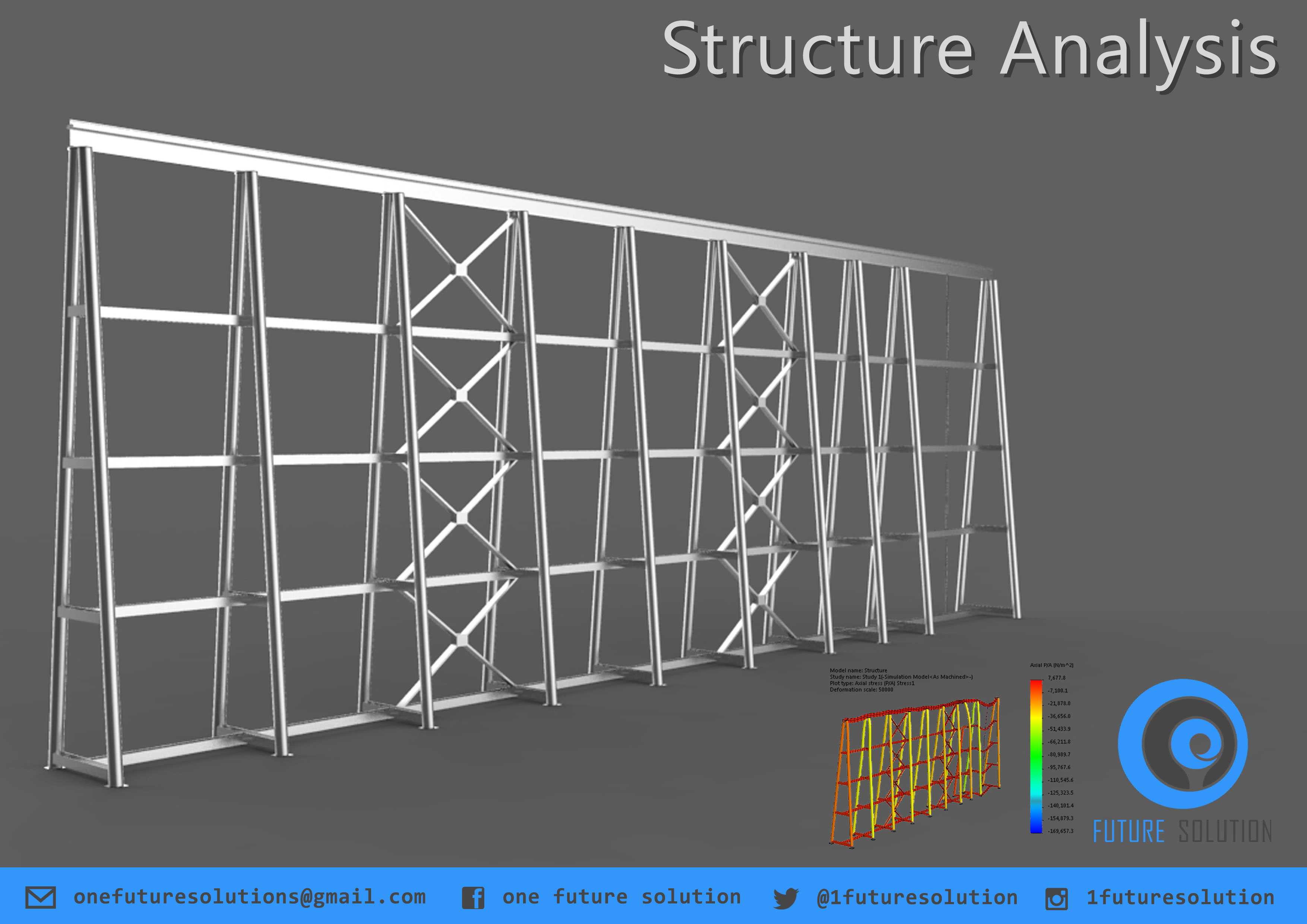

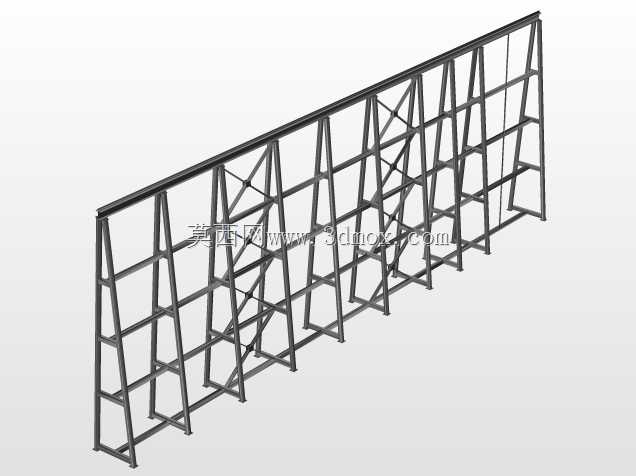

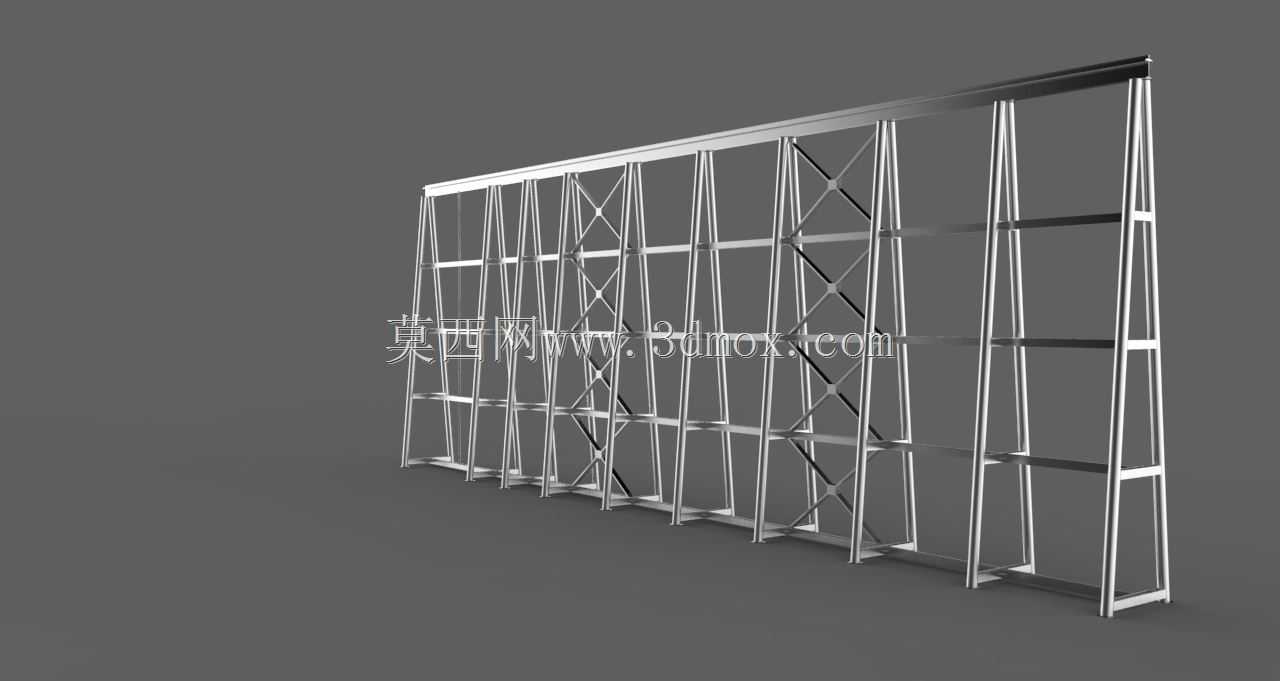

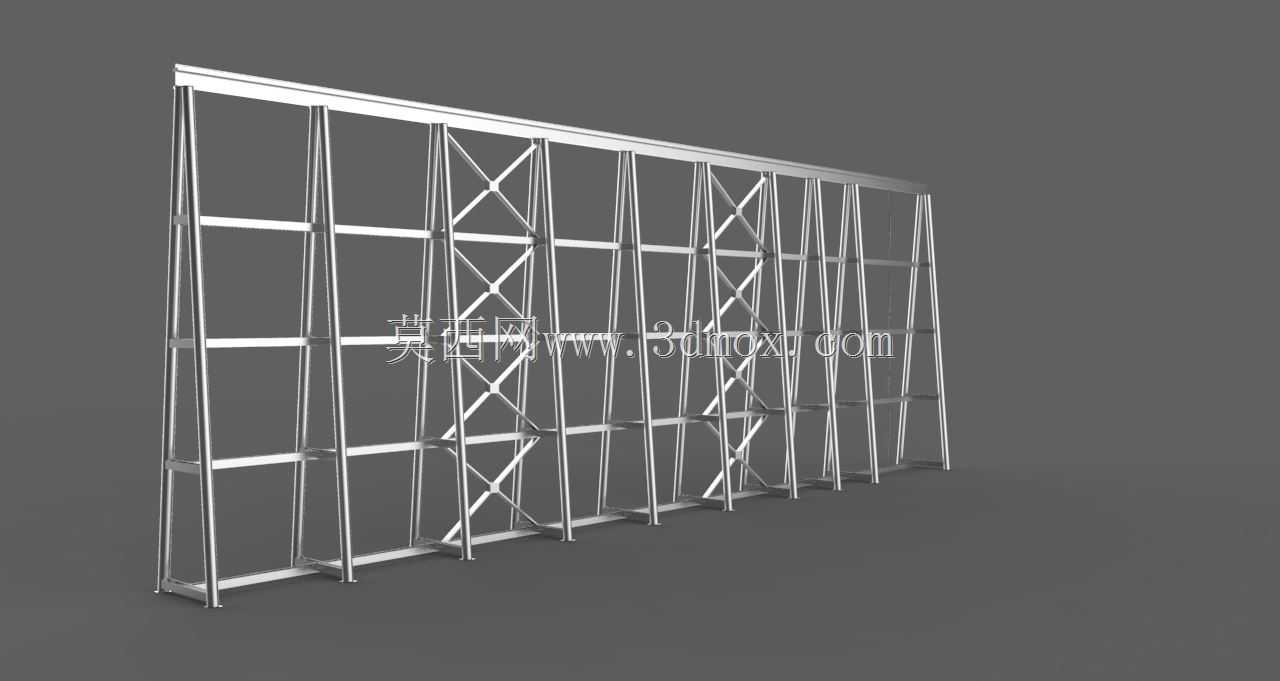

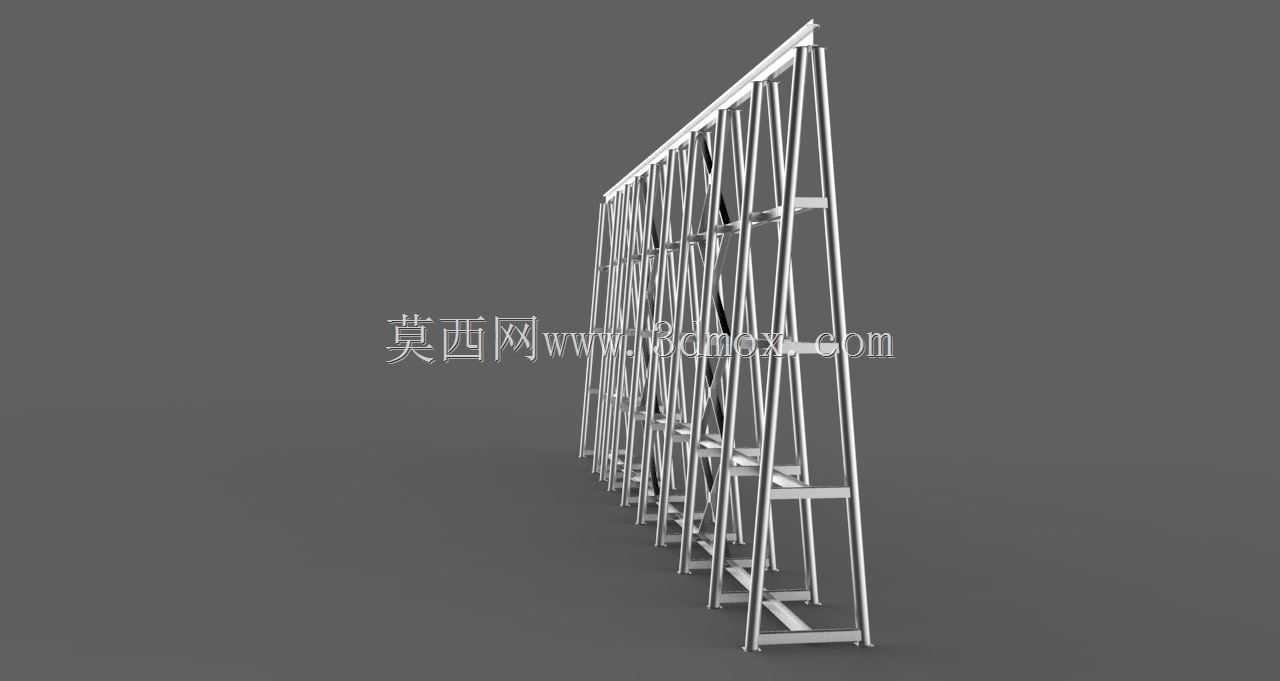

该铝型材支撑框架主要应用于工业生产车间的管线排布支撑、轻型设备承载机架、仓储分区隔断骨架等场景，可作为生产线上方的介质管线承载结构，也可搭配面板组装为设备防护围挡、工位侧部置物支撑，或是作为小型自动化设备的底部承托机架，适配轻工制造、电子组装、食品加工等多个对洁净度、结构轻量化有要求的生产场景，替代传统焊接钢结构框架，降低现场安装改造的施工难度。框架整体采用标准工业铝型材拼接组装，主体竖向型材选用大截面加厚铝型材作为主要承重立柱，沿长度方向等距排布，每间隔三跨设置交叉斜撑结构，通过型材专用角件与螺栓完成刚性连接，无需现场焊接作业，所有连接节点均可拆卸调整，方便后期根据管线排布变化、设备尺寸调整进行局部改造。横向设置多道水平连接杆件，分别位于框架底部、中部、顶部位置，底部杆件贴近安装地面，可搭配膨胀脚座与地面完成固定，抵消框架受侧向力产生的倾覆力矩，中部杆件可作为管线分层排布的支撑托梁，根据管线直径、重量调整托梁间距，避免管线因跨距过大产生下垂变形，顶部杆件可作为上部防护、照明组件的安装基座。交叉斜撑设置在框架的受力薄弱区段，沿竖向贯通布置，有效提升框架整体的抗侧移刚度，避免框架受水平荷载、管线振动影响产生结构变形，所有型材连接位置均采用隐藏式螺栓连接，框架外表面无突出连接件，避免对后期管线安装、人员通行造成刮碰风险。框架整体长度可根据现场安装空间灵活增减单元段，单段标准单元适配常规车间柱距，高度可根据管线排布高度、设备安装需求调整竖向型材长度，安装边界可适配不同厂房的地面高差，通过可调脚座完成水平度校准，无需对地面做额外找平处理。框架表面采用阳极氧化处理，具备良好的耐腐蚀性能，可在潮湿、多粉尘的生产环境中长期使用，不会像传统钢结构框架出现锈蚀掉漆问题，后期维护成本极低，结构自重仅为同承载能力钢结构框架的三分之一，大幅降低安装过程中的吊装、搬运难度，同时铝型材的型材槽可直接卡入管线固定卡扣、面板安装螺母，无需额外在型材表面钻孔焊接，大幅缩短现场安装的施工周期。
