二英寸法兰式手动水控球阀结构设计

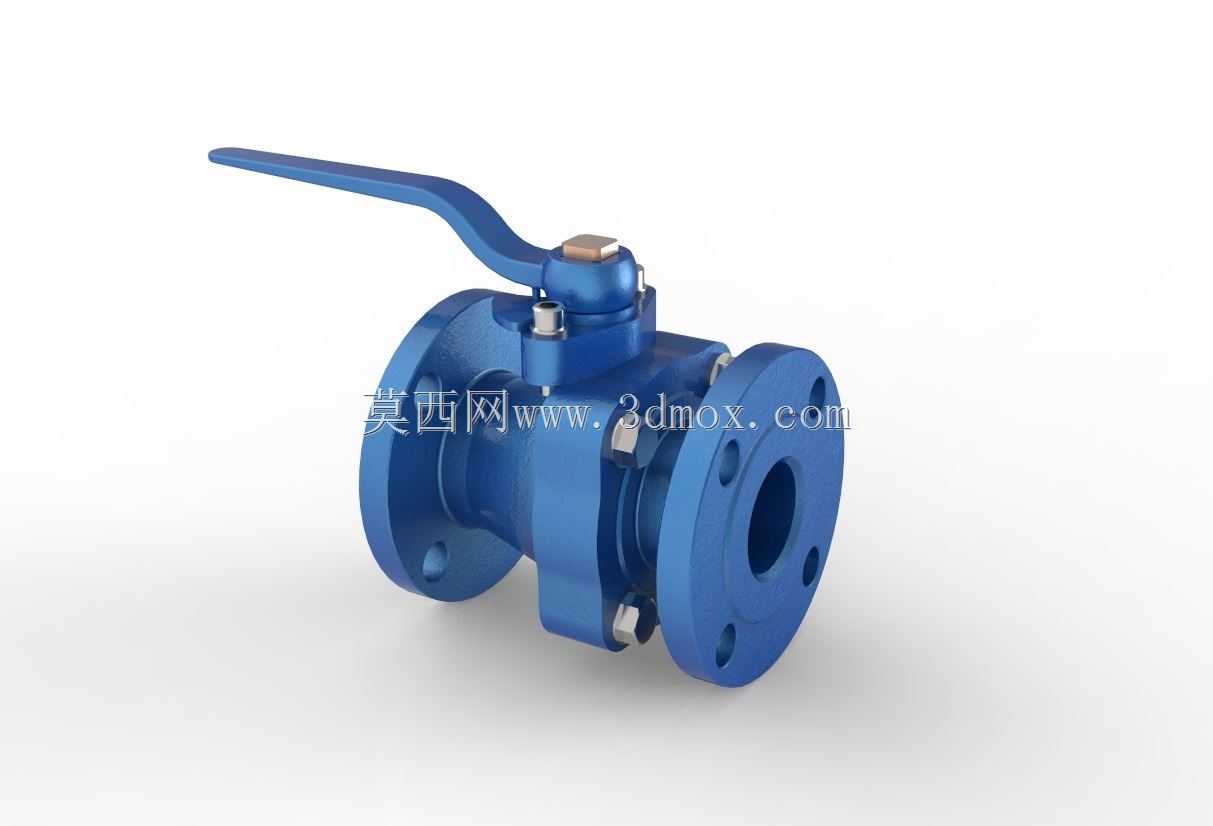

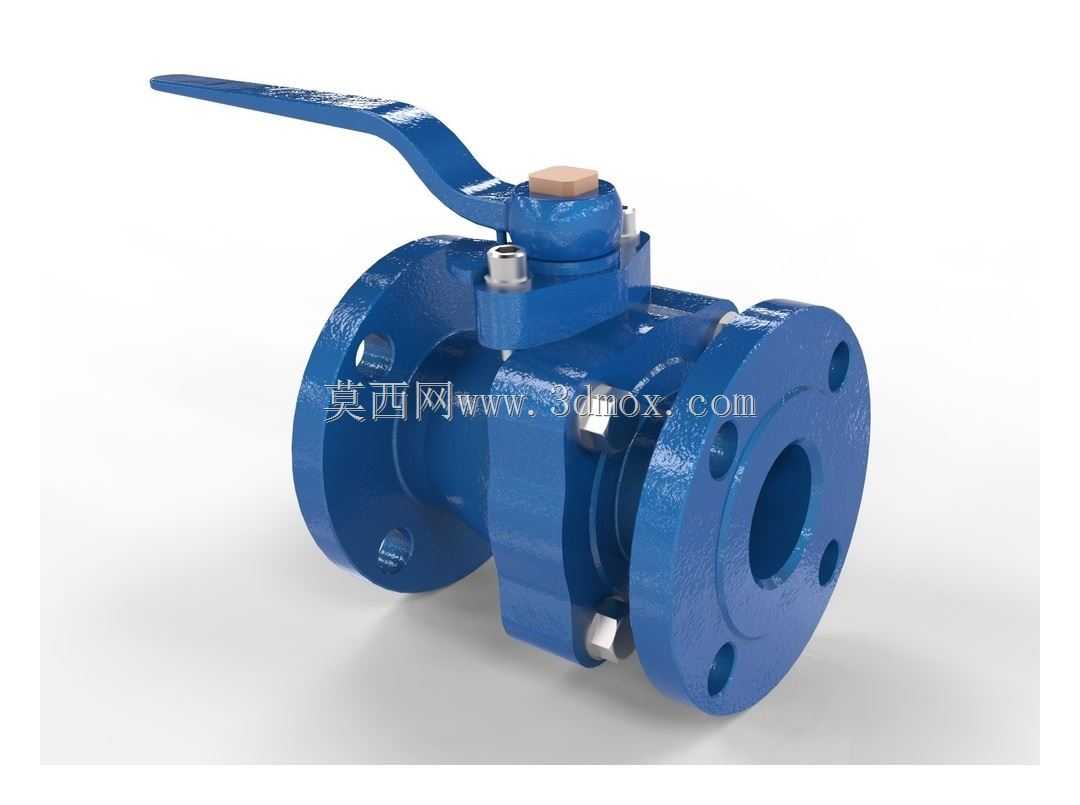

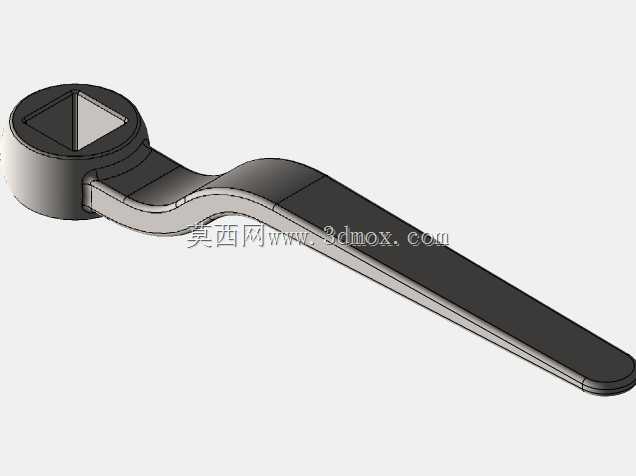

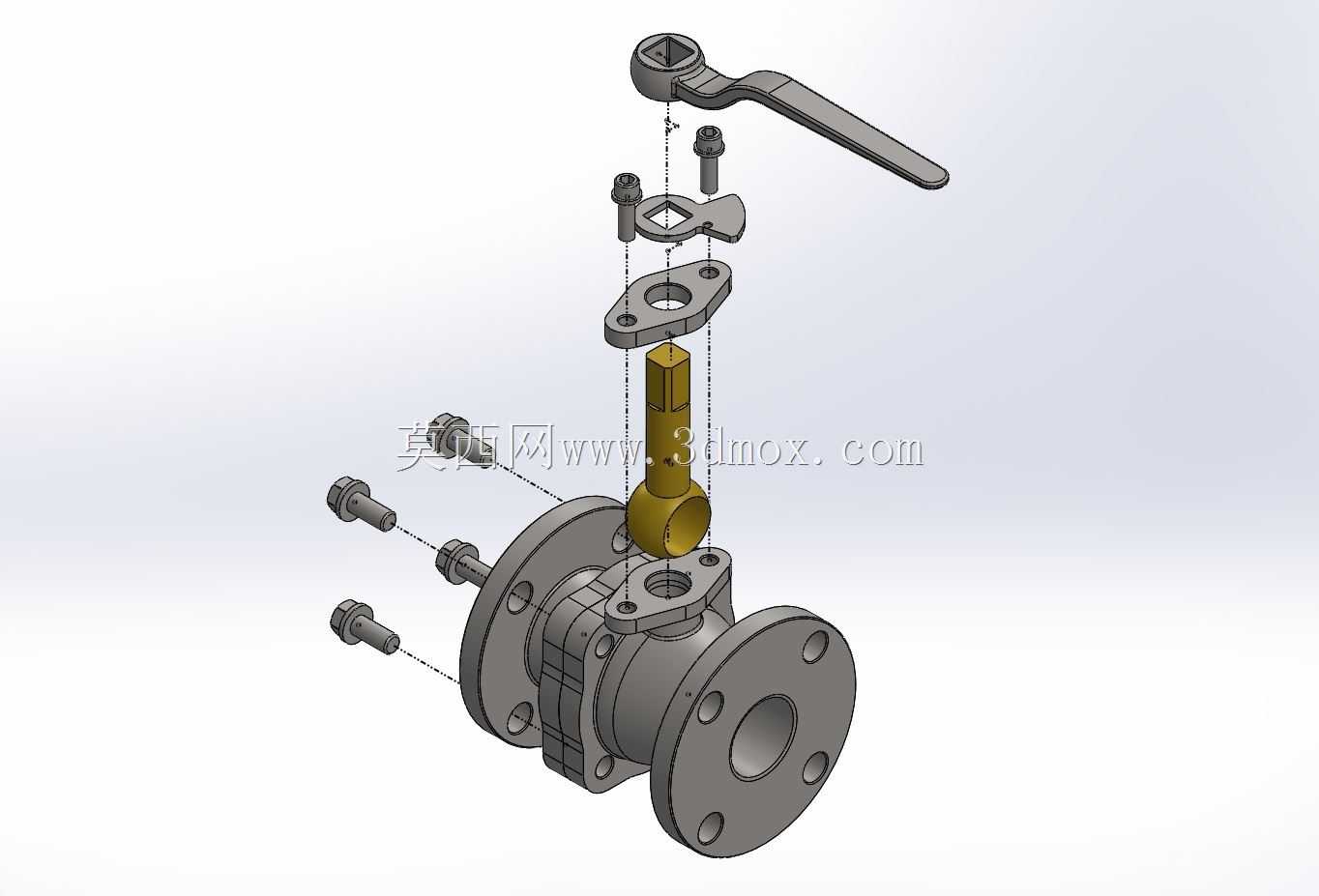

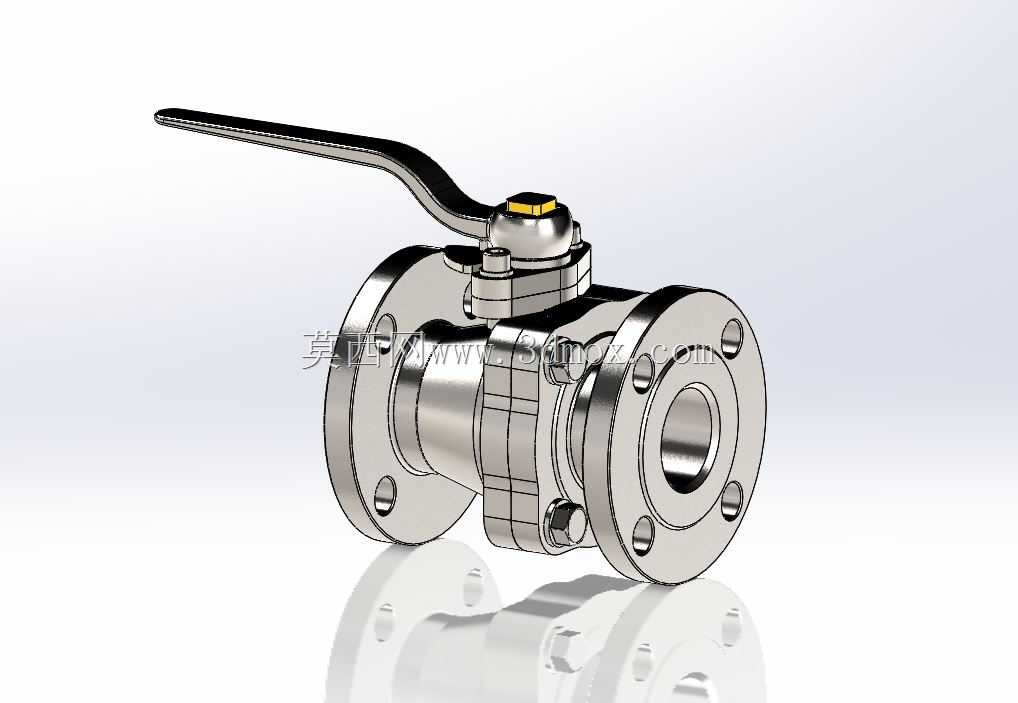

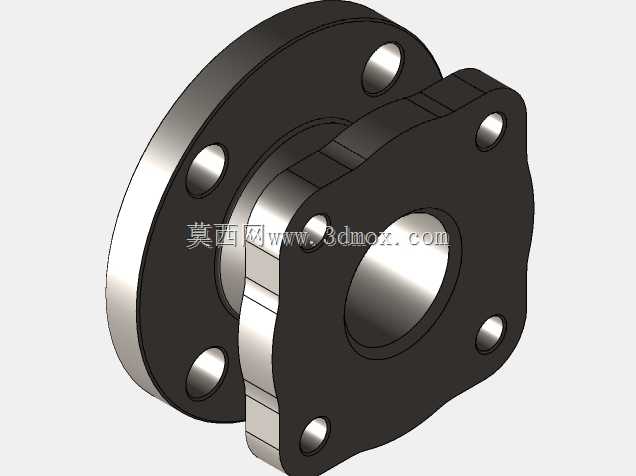

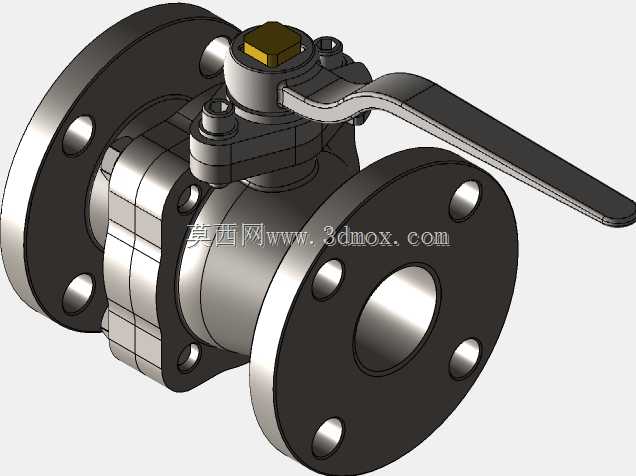

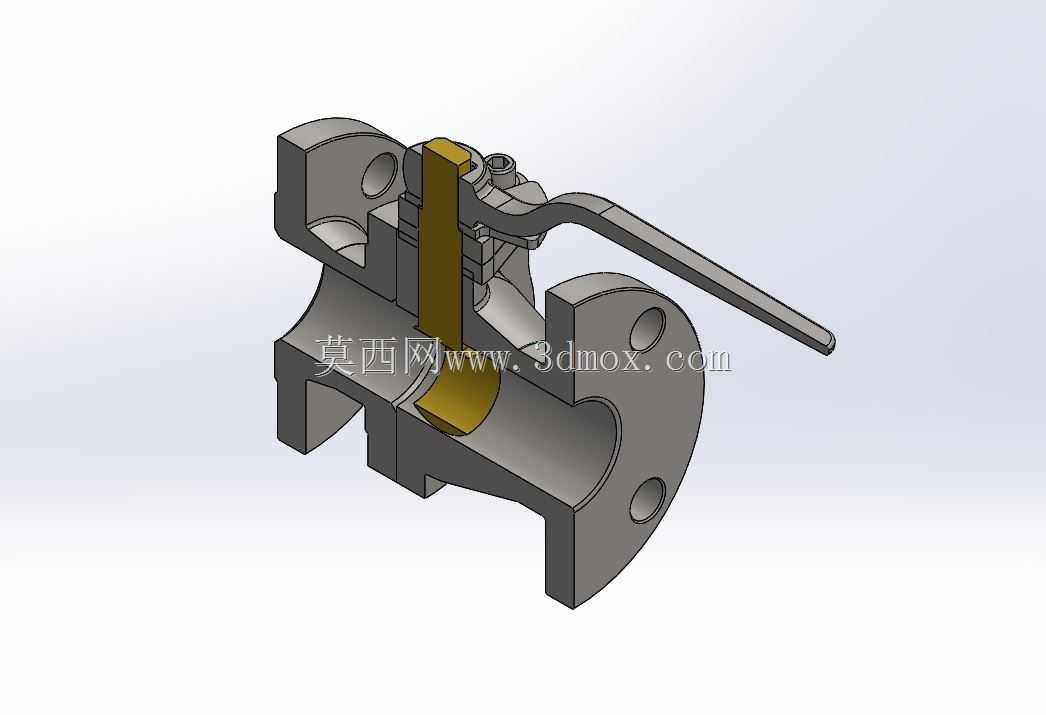

这款手动法兰式水控球阀主要应用于民用建筑供水系统、市政给排水管网、工业循环水支路、小型暖通空调水系统等场景，承担管路内水流的通断控制功能，可在系统检修、支路切换、流量截断作业中实现可靠的水流截停，适配常温清水、轻度腐蚀性弱酸碱水溶液等常见水系统介质，适用工作压力覆盖常规低压供水工况，能够满足多数民用与普通工业水系统的控制需求。产品采用法兰式连接结构，两端法兰设置标准螺栓过孔，可直接与同公称通径的管路法兰配对安装，安装时无需额外加工转接接头，对接后密封面贴合紧密，可有效避免介质渗漏问题。整体结构采用分体式阀体设计，通过螺栓将左右阀体段紧固连接，中间夹持密封阀芯组件，既保证了阀体整体的结构强度，也为后期内部密封件的检修更换提供了便利，无需将整个阀门从管路上完全拆除即可完成维护作业。操作端采用加长杠杆式手柄，手柄长度经过力矩匹配设计，操作人员无需借助额外辅助工具，仅靠手部力量即可完成阀门的启闭操作，手柄转动角度为90度，手柄与管路平行时阀门为全开状态，与管路垂直时为全关状态，状态识别直观清晰，可快速判断阀门当前工作位置。顶部设置阀杆密封压盖与限位结构，既可以防止阀杆位置出现介质渗漏，也能限制手柄的转动行程，避免操作过度导致阀芯密封面受损。阀芯采用通孔式球体结构，全开状态下介质流通通道与管路通径完全一致，流道顺滑无突兀缩径，介质流经阀门时的压力损失极小，不会对管路整体输水效率造成明显影响，同时也能减少水中杂质在阀腔内的淤积，降低长期使用后的卡滞风险。整体外形采用紧凑式布局，法兰外圆尺寸、阀体轴向长度、手柄转动所需的外部操作空间均经过合理规划，安装时预留的操作空间较小即可满足使用需求，适配狭窄管井、设备夹层等安装空间受限的应用场景，阀体外部做防腐涂覆处理，可适应潮湿、轻度腐蚀的安装环境，延长产品的实际使用寿命。
