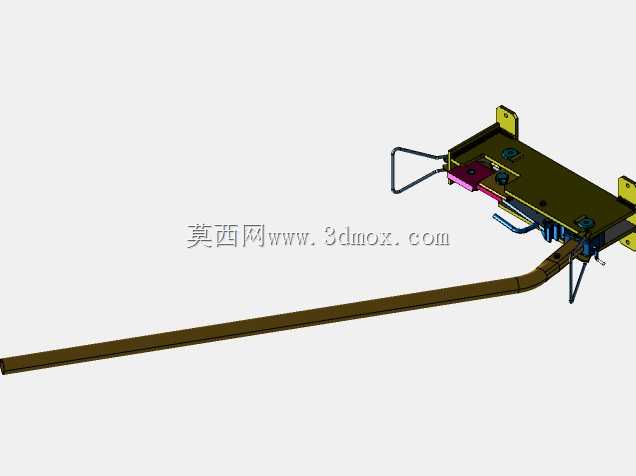

可调径手动钢筋切断设备结构设计

这款手动钢筋切断设备主要面向小型建筑工地、钢筋加工零售点、家装施工场景以及户外应急维修作业场景，在无电力供应、场地狭窄无法布置大型电动切断设备的工况下，能够完成小直径钢筋的定长切断作业，替代传统的手工锯切、剁斧砍切的低效作业方式，降低一线作业人员的劳动强度，同时避免传统切割方式带来的切口歪斜、钢筋端部变形、飞屑伤人等问题。设备整体采用手动杠杆增力结构设计，无需外接电源与气源，单人即可完成操作，整体重量控制合理，搭配底部带安装孔的一体式机座，既可以通过螺栓固定在临时工作台或者预制基座上实现稳定作业，也可以搭配便携支架在流动作业场景中快速部署使用。在功能设计层面，设备充分考虑了现场作业中多规格钢筋加工的实际需求，从动齿轮扇形件预留了多组安装位，可根据待切割钢筋的直径范围调整初始角位置，配合切削刃之间的尺寸调节结构，能够适配不同直径的光圆钢筋、带肋钢筋的切断需求，无需更换整套刃具即可完成常用规格钢筋的加工作业，有效减少了现场作业的配件更换频次。设备的传动结构采用齿轮啮合配合杠杆施力的设计方案，将人手施加在操作手柄上的力通过齿轮组逐级放大后传递到切削刃位置，保证在手动施力的情况下即可获得足够的剪切力，让钢筋切口平整无毛刺，减少后续钢筋端头打磨的工序。整体结构采用模块化设计思路，各个功能部件拆分清晰，机座作为核心承载部件集成了刃具安装位、传动件定位槽、手柄铰接座等结构，传动齿轮、操作手柄、复位弹簧、定位挡板等部件均可单独拆卸更换，日常维护时仅需对铰接位置、齿轮啮合面加注润滑脂即可保证设备长期顺畅运行，刃口磨损后也可快速拆卸修磨或者更换，大幅降低了设备的全生命周期使用成本。从安装边界来看，设备底部机座的两个安装支脚间距经过优化，既保证了作业时的结构稳定性，也不会占用过多的工作台面空间，操作手柄的转动行程经过限位设计，作业时不会出现超程磕碰的问题，侧方的钢筋定位挡板可根据切断长度需求调整位置，保证同批次钢筋的切断长度一致性，适配现场钢筋下料的尺寸精度要求。
