焊接结构输送机支撑机架设计

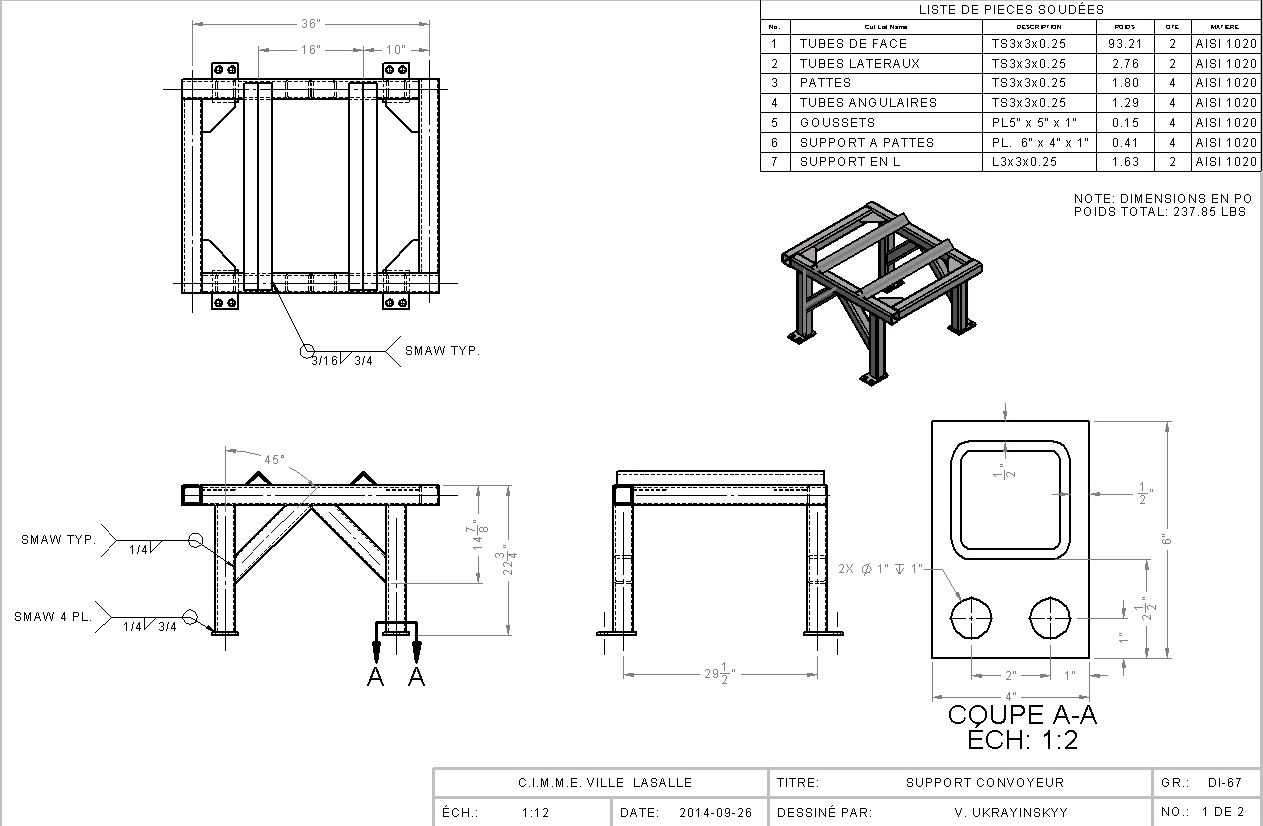

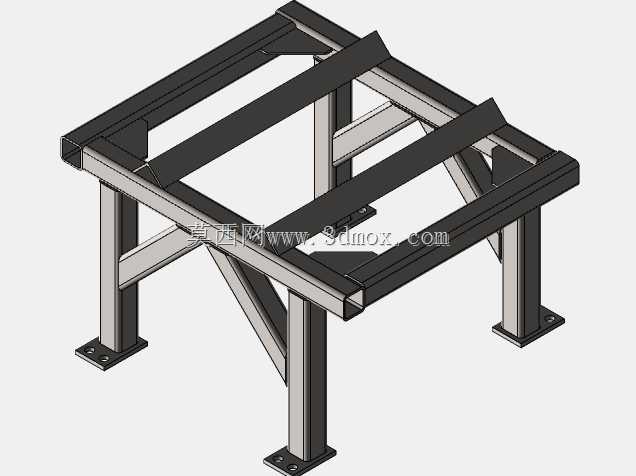

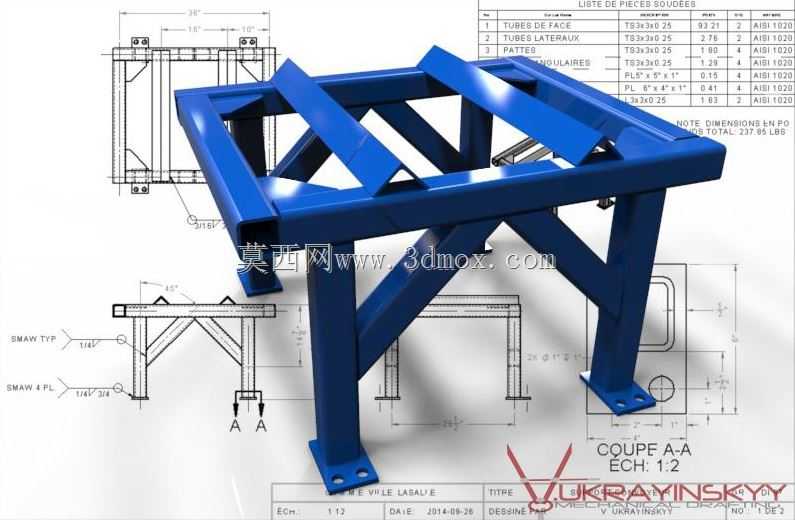

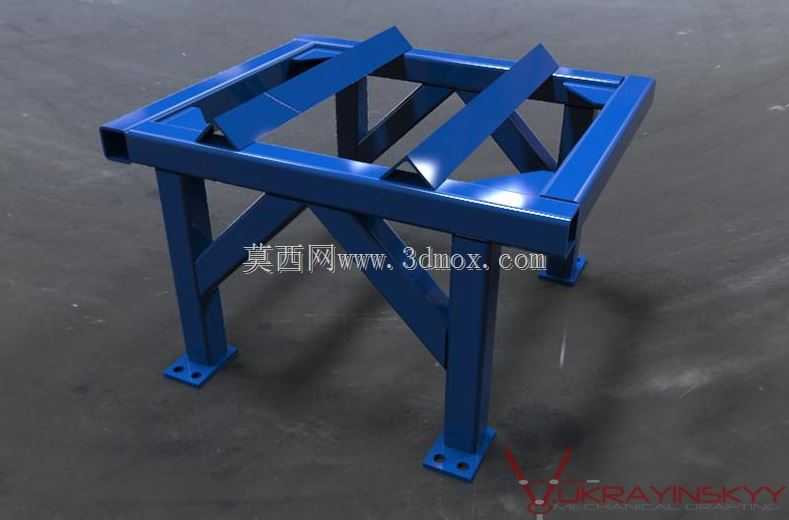

这款焊接成型的输送机机架，是散料输送、生产线工件转运场景中，承托输送主体结构的核心承载部件，广泛应用于电商仓储分拣线、食品加工输送线、建材原料转运线、汽车零部件装配输送线等场景中，作为整套输送设备的底部支撑基础，直接决定整套输送系统的运行稳定性与长期承重可靠性。从实际使用场景来看，这类机架通常安装在车间平整硬化地面上，上方可对接辊筒输送段、皮带输送段或者链板输送段，既可以作为独立输送单元的支撑结构，也可以多组拼接组成长距离输送线的支撑体系，适配不同高度的输送作业需求，部分场景下还可配合支脚调节结构，适配地面存在微小高度差的安装环境，避免机架受力不均产生结构变形。在功能特性上，这款机架采用方管焊接成型的框架结构，整体为上宽下窄的梯型支撑形态，顶部设置多根平行排布的横向承托梁，可直接与输送段的底部安装梁通过螺栓锁紧固定，斜向布置的支撑肋板连接顶部承托框架与底部支腿，形成稳定的三角受力结构，可有效分散上部输送设备自重、输送物料荷载以及设备运行过程中产生的动载荷，避免长期荷载作用下出现框架变形、支腿歪斜的问题。底部的四个支腿底端设置带安装孔的固定脚板，可通过膨胀螺栓与地面完成刚性固定，大幅提升整套设备运行时的抗侧倾能力，即使输送较重的工件或者散料，也能保持结构稳定无明显晃动。在设计思路上，这款机架完全遵循焊接结构件的受力优化逻辑，所有管材衔接位置均采用满焊处理，保证连接位置的结构强度，斜撑的排布角度经过受力校核，可将上部竖直方向的荷载顺畅传递至底部支腿，减少框架横梁的弯曲应力，避免应力集中导致的焊缝开裂问题。整体结构没有冗余的设计部件，在保证足够承载强度的前提下尽可能控制整体自重，既方便生产加工时的下料、焊接作业，也便于现场安装时的搬运与对位调整。从安装边界来看，这款机架的顶部承托面尺寸适配常规宽度的轻型、中型输送段安装需求，整体高度符合人工操作工位的常规作业高度范围，支腿的横向跨距经过优化，在保证支撑稳定性的同时不会占用过多地面空间，安装时只需保证四个固定脚板的安装平面处于同一水平面上，即可完成机架的固定安装，后续如果需要调整输送高度，也可通过在脚板下方加装调节垫块的方式实现小范围高度调整，适配不同的生产线对接需求。
