工业用蓝色框架式蒸发器支撑台结构

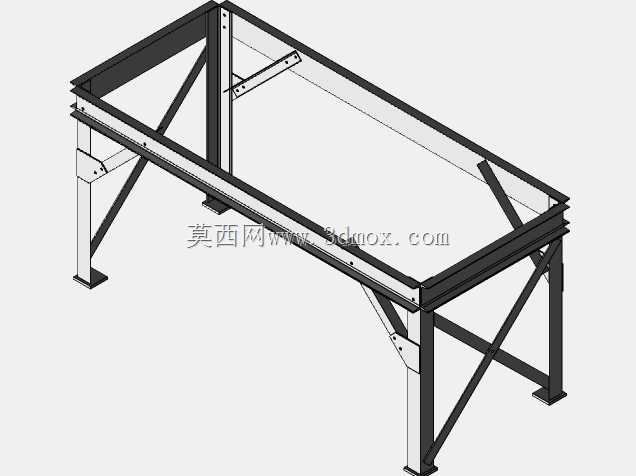

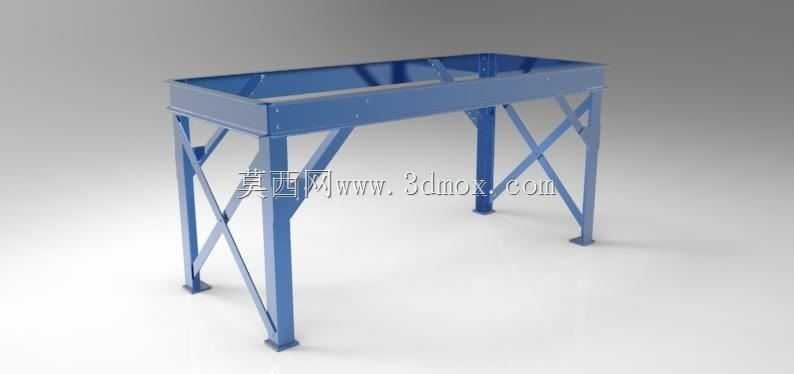

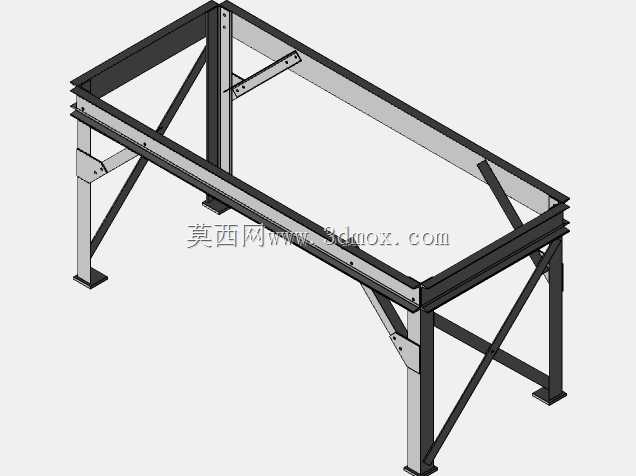

这款蒸发器支撑台主要应用于工业制冷、化工换热、食品加工蒸发工序等生产场景中，作为蒸发器主体设备的承载安装基座使用，能够为上方架设的蒸发器单元提供稳定的承重支撑，同时预留出蒸发器下方管路排布、阀门操作、检修维护的充足作业空间，避免蒸发器直接落地带来的积灰腐蚀、管路弯折、运维操作不便等问题。在实际生产场景中，这类支撑台需要匹配对应规格蒸发器的底部安装点位，承担蒸发器本体、内部存留介质以及运行过程中产生的动载荷总和，因此整体结构设计优先保障承重稳定性与抗形变能力。从结构设计思路来看，这款支撑台采用方钢焊接成型的框架式结构，顶部为矩形边框承载面，边框内侧设置横向加强筋，能够均匀分散上方蒸发器传递的载荷，避免局部应力集中导致的框架变形；四条竖直支撑腿作为主要承重立柱，腿间设置X型交叉斜撑结构，能够有效抵消设备运行过程中产生的水平方向晃动力，提升整体结构的抗扭、抗侧倾能力，支撑腿底部设置方形安装脚板，脚板上预留安装孔位，可通过膨胀螺栓与地面基础牢固连接，进一步提升设备运行时的整体稳定性。在外形尺寸与安装边界设计上，支撑台的顶部框架尺寸完全匹配对应蒸发器的底部安装尺寸，确保蒸发器就位后各安装点位能够精准对齐，无需额外改装适配；支撑台整体高度经过合理测算，既能够满足蒸发器底部冷凝水排放管路、介质输送管路的排布转弯半径要求，也适配日常运维操作的人体工程学高度，方便操作人员站在地面即可完成蒸发器底部阀门调节、管路检查等常规操作；底部支撑腿的排布跨度经过优化，在保障支撑稳定性的前提下，尽可能缩小底部占地范围，减少生产车间的空间占用，同时支撑腿与顶部框架的连接位置采用满焊焊接工艺，焊后做打磨整平处理，整体表面喷涂蓝色防锈防护漆，能够适应车间内潮湿、有轻微腐蚀介质的工作环境，延长支撑结构的使用寿命。在实际安装使用过程中，这款支撑台无需复杂的现场组装工序，整体成型后可直接转运至安装点位，固定底部脚板后即可吊装蒸发器就位，能够大幅缩减现场安装的施工周期，同时规整的框架结构也便于日常清洁擦拭，不易积存生产杂物，适配工业生产现场的5S管理要求。
