工业卷材分切复卷生产设备结构设计

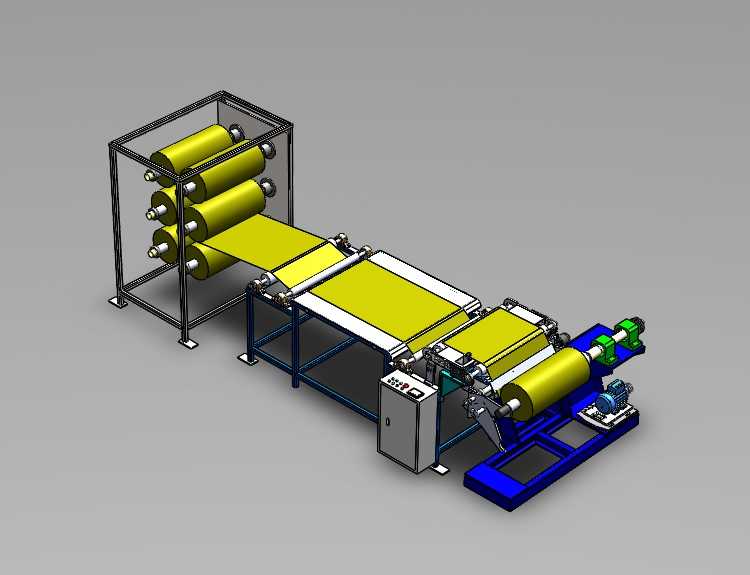

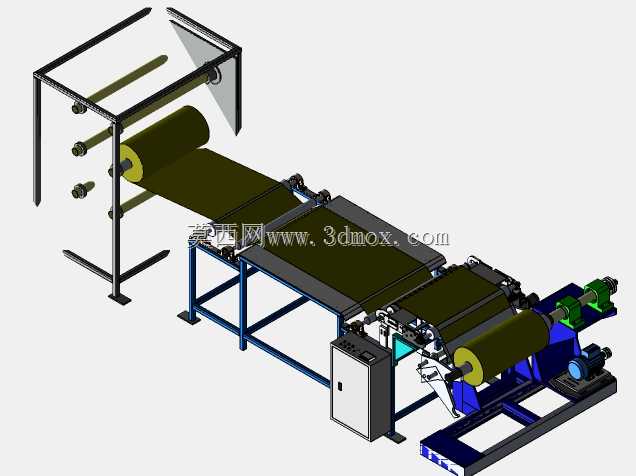

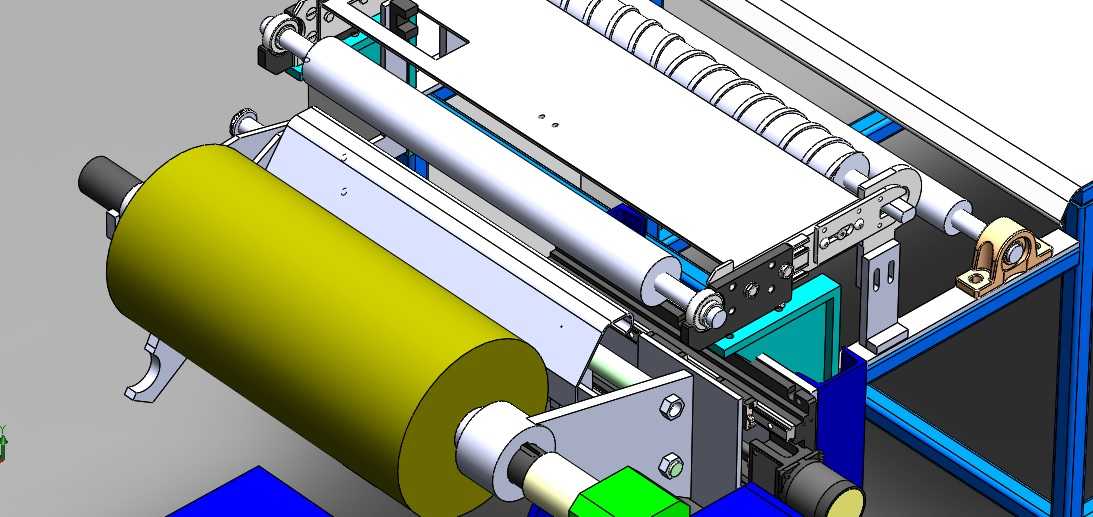

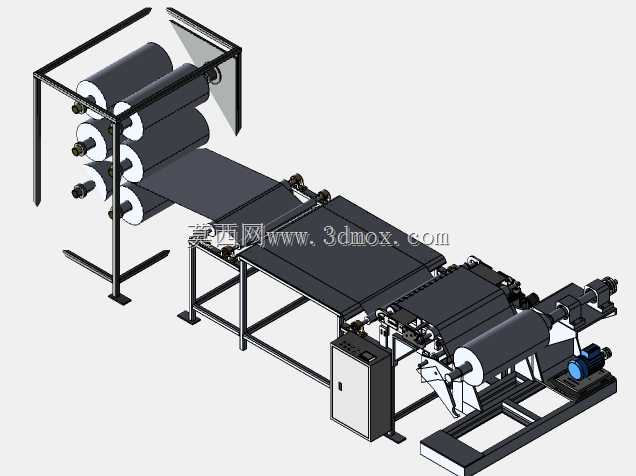

该复卷设备主要面向软质卷材加工生产场景，适配印刷、包装、纺织、薄膜加工等多个生产领域的卷材后处理工序，可完成织物卷、纸张卷、印刷纸卷等多种卷状物料的收卷、倒卷与齐整作业，解决生产过程中卷材松垮、边部不齐、卷径不统一、分切后收卷错位等常见生产问题，是软质卷材连续化生产线上不可或缺的配套处理设备。设备整体采用框架式立式结构布局，主体支撑框架采用工业铝型材与钣金件组合搭建，既保证整体结构的刚性与承重能力，也兼顾了设备组装调试的便捷性，可根据生产线的排布需求调整安装位置，适配不同宽度的生产线安装边界，设备预留的安装孔位可直接与现有生产线的出料端对接，无需额外搭建复杂的转接支架。设备核心功能围绕卷材的规整收卷展开，主收卷辊采用大直径包覆式设计，辊面做防滑处理，可保证大重量卷材收卷过程中不打滑、不偏移，配合多组平行排布的导向过辊，可在卷材走料过程中持续张紧料带，避免料带出现褶皱、跑偏的问题；设备搭载的可调式分切组件可根据生产需求调整分切间距，将宽幅卷材分切为不同宽度的窄幅料卷后同步完成复卷，无需额外配置单独的分切工位，有效缩减生产线的占地长度。设备的压辊机构采用可摆动式设计，可随着收卷卷径的增大自动调整压合位置，始终保持对料卷表面的恒定压力，保证收卷完成的料卷松紧度一致，不会出现内层松垮、外层过紧导致的料面变形问题；侧边设置的纠偏导向组件可实时检测料带的边部位置，自动调整导向辊的横向位置，保证收卷完成的料卷端面齐整度误差控制在极小范围内，无需后续人工裁切修整料边。设计过程中充分考虑了不同物料的适配性，过辊的排布间距、压辊的压力大小、收卷的转速区间都预留了充足的调整空间，可适配不同厚度、不同材质的卷材加工需求，从薄型塑料薄膜、印刷纸张到稍厚的织物带料都可通过参数调整完成稳定复卷作业；设备的传动部件做了安全防护设计，外露的传动齿轮、皮带都设置了透明防护挡板，既方便日常巡检观察部件运行状态，也可避免生产过程中异物卷入传动结构引发安全故障。设备的操作侧预留了充足的操作空间，方便操作人员上下料卷、调整分切刀具位置，整体结构没有冗余的突出部件，可适配车间内紧凑的生产线排布需求，有效提升卷材后处理工序的生产效率，降低人工整理料卷的劳动强度。
