二冲程发动机曲柄连杆曲轴结构设计

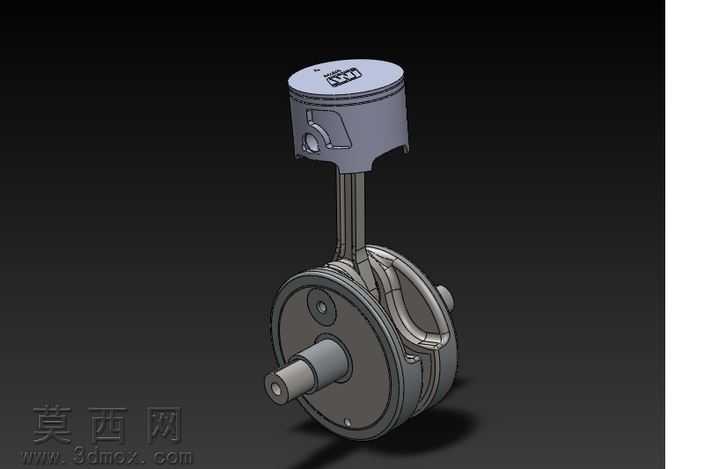

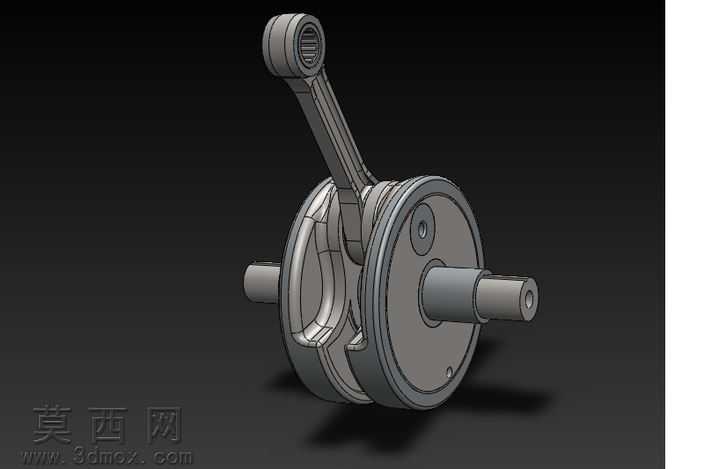

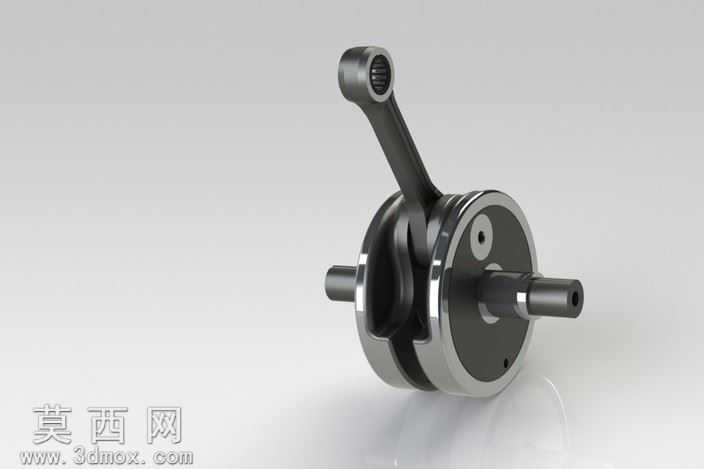

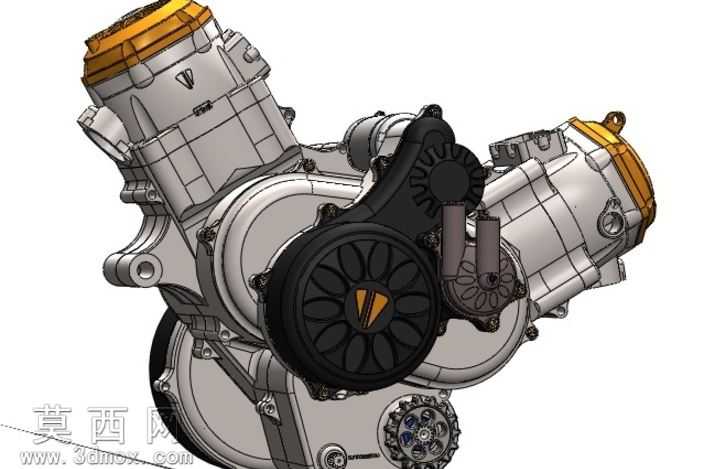

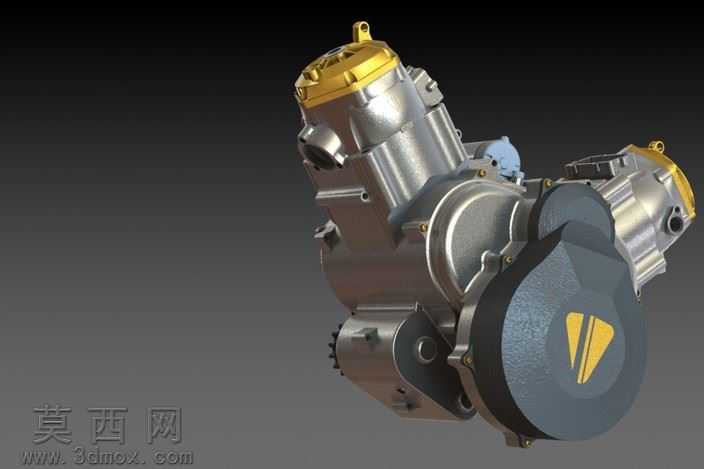

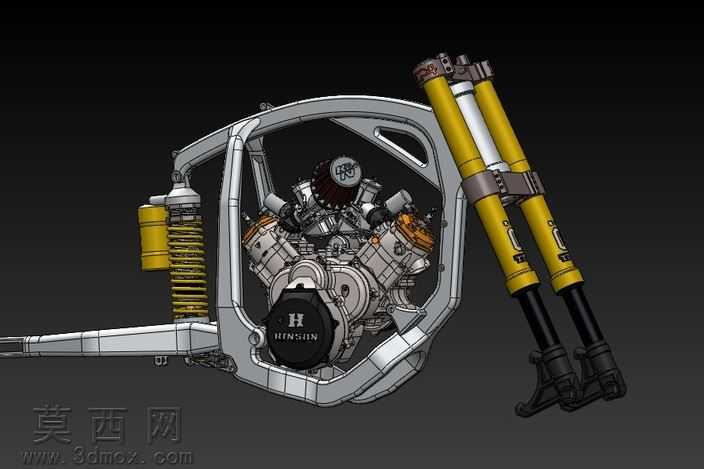

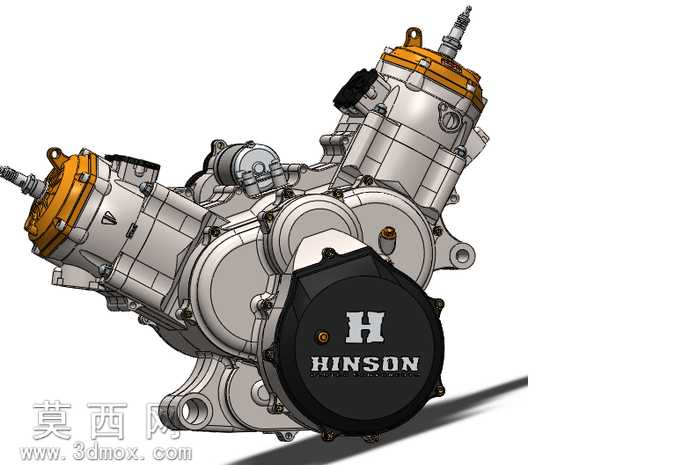

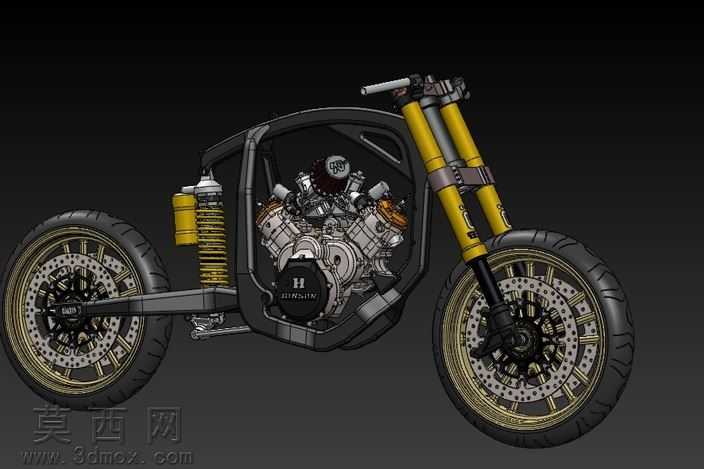

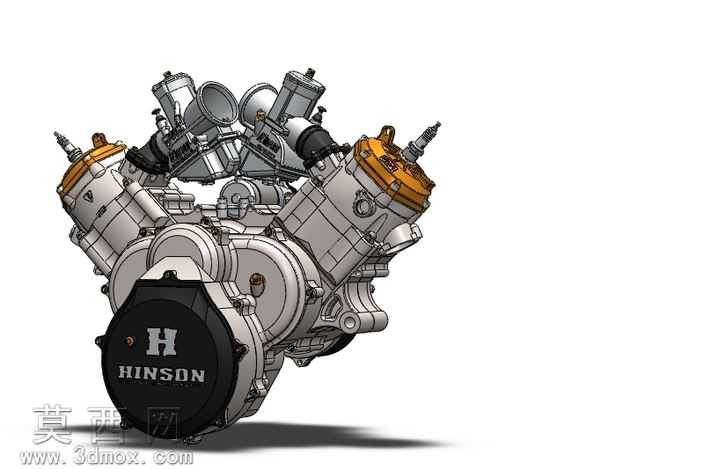

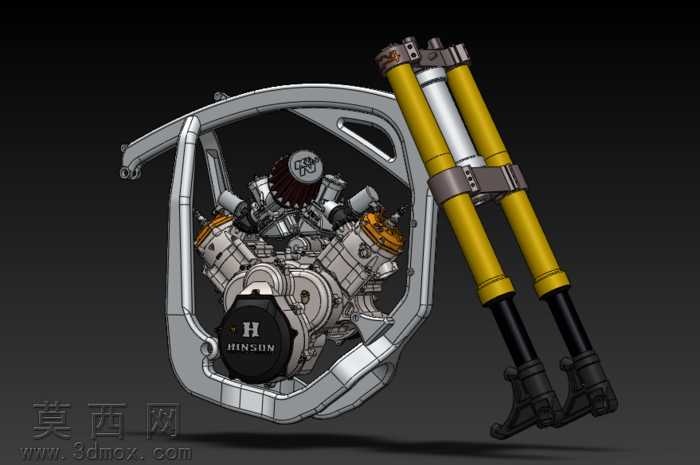

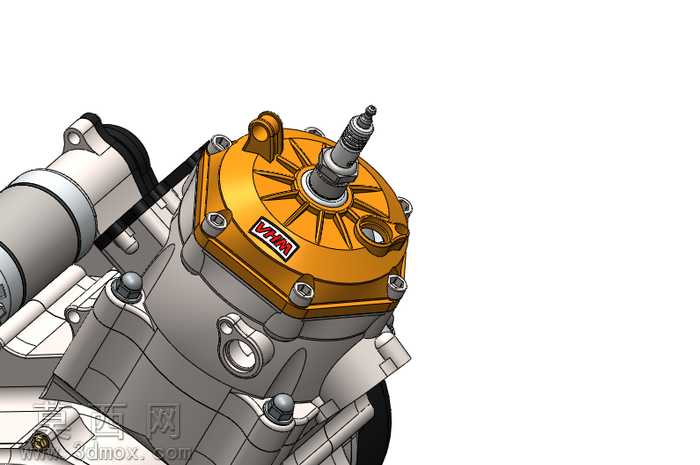

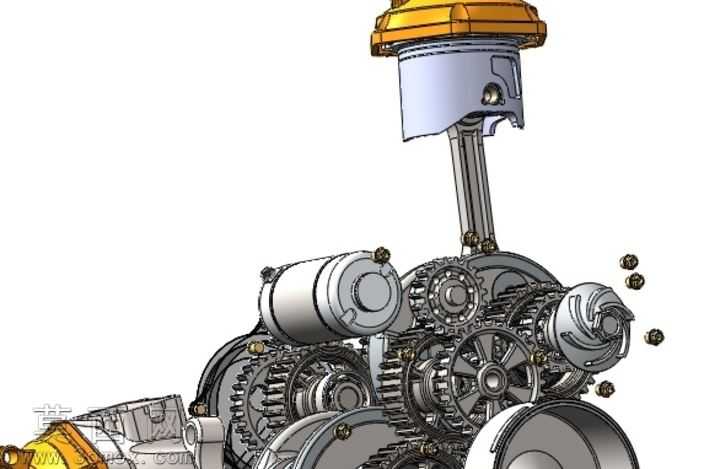

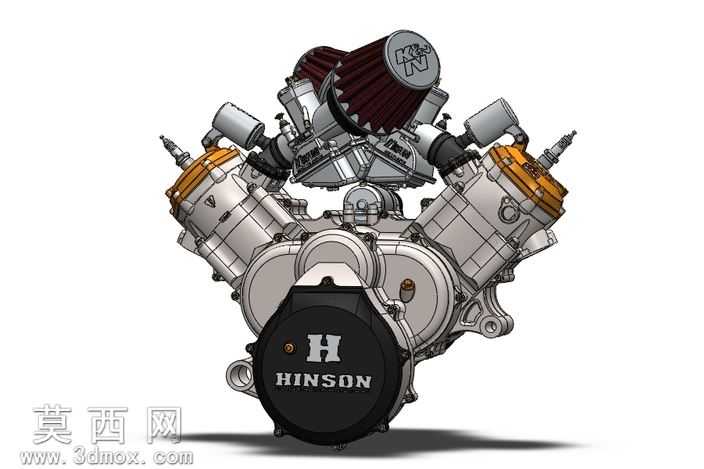

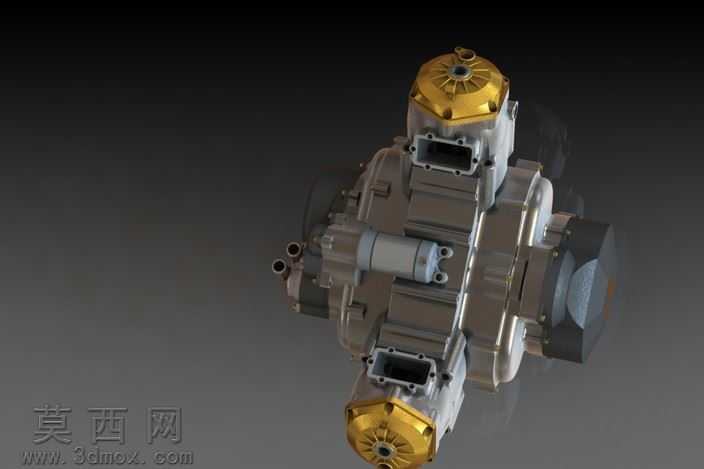

本模型为二冲程动力系统核心的曲轴组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合要求，对曲轴主轴颈、曲柄销、连杆大头、连杆小头、曲柄配重块等核心结构进行了1:1等比例还原，保证各部件装配关系完全符合实际机械加工与装配逻辑。建模阶段首先绘制主轴颈与曲柄销的回转体基准草图，通过旋转凸台命令生成曲轴主体轴段，再对两侧配重曲柄进行轮廓拉伸与圆角过渡处理，避免应力集中的结构缺陷；连杆部分单独建模，先完成杆身的工字形截面优化设计，兼顾结构强度与轻量化需求，再分别处理大头与曲轴销配合的轴孔、小头与活塞销配合的轴孔，对孔位边缘做倒角处理，还原真实零件的加工工艺特征。材质与渲染阶段，对曲轴主体金属部件赋予高铬合金钢材质，调整金属材质的粗糙度、反射率参数，模拟锻钢零件经机加工后的细腻金属质感，表面呈现出均匀的金属光泽与细微的加工纹理；配重块侧面做发黑处理的材质区分，还原实际产品的表面处理工艺；连杆部分采用与曲轴主体一致的合金钢材质，通过光影调整突出杆身的结构轮廓。模型完整还原了二冲程曲轴的动平衡配重结构，两侧曲柄的偏心配重块经过质量配平设计，能够抵消活塞往复运动与连杆摆动产生的惯性力，保证动力输出过程的运转稳定性；主轴颈的中心油道结构也做了细节还原，可清晰看到贯通的润滑油路设计，满足发动机运转过程中各摩擦副的润滑供油需求。整体装配体中各部件无干涉，可直观展示曲轴与连杆的铰接运动关系，能够清晰呈现二冲程动力输出过程中曲轴将活塞直线往复运动转化为旋转运动的工作原理，模型结构严谨，细节完整，可用于动力系统结构教学、发动机零部件设计参考等场景。
