工厂流体输送管路系统布局设计

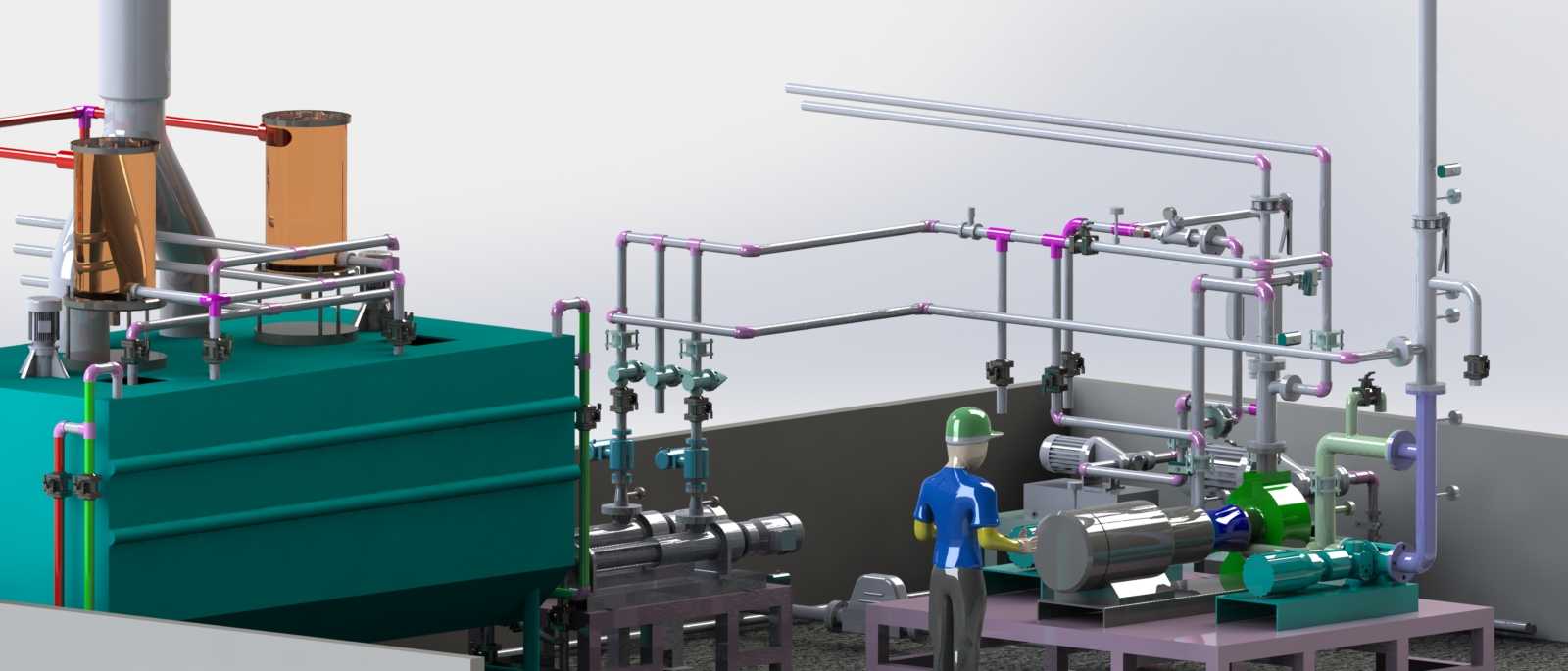

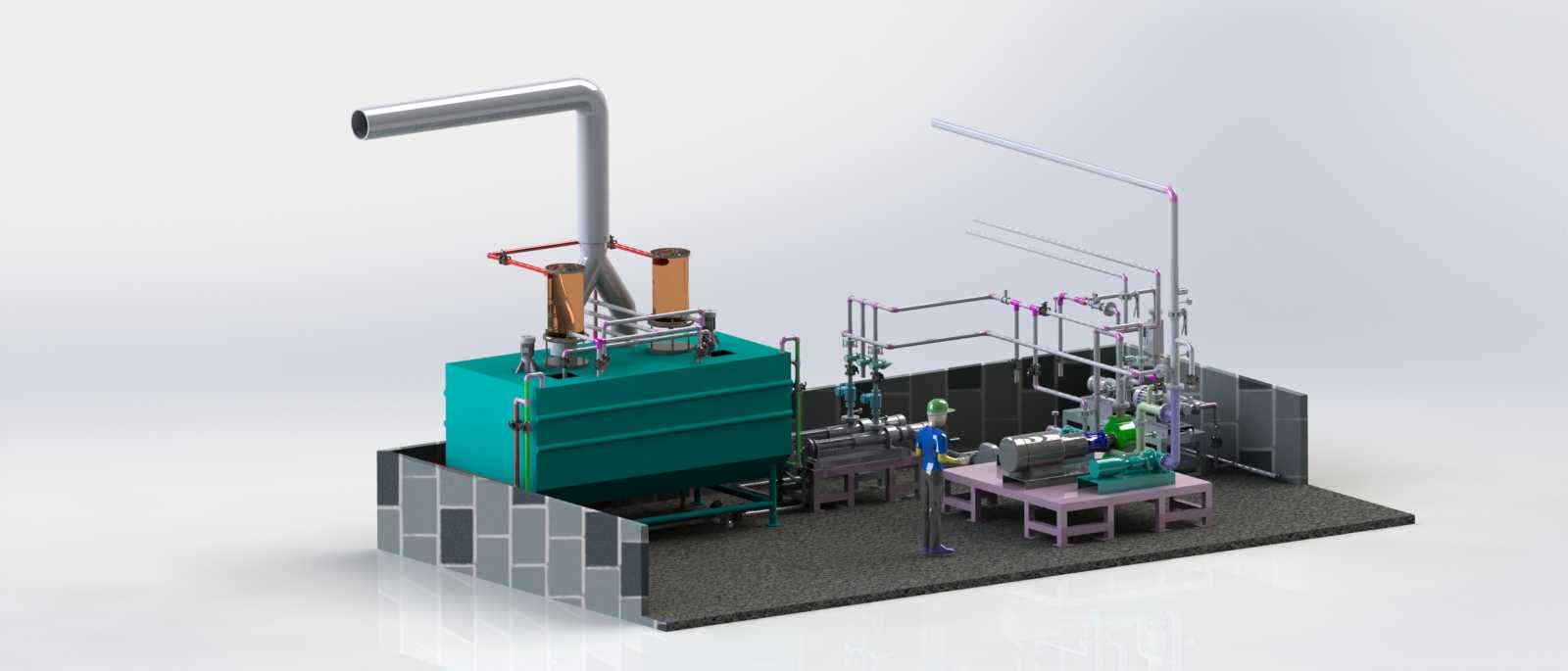

这套管路系统设计主要面向中小型化工、水处理类生产车间的流体输送工位，覆盖原料暂存、流体增压、介质输送、工艺分配全流程的管线排布需求，适配生产车间内常温常压下的液态介质输送场景，可满足单条生产线日处理百吨级液态物料的输送要求，也可作为车间技改时管路排布的参考方案。整套系统以卧式储液罐体作为原料暂存单元，罐体设置于工位左侧低位区域，配套多组立式过滤分离组件，可在原料进入输送泵组前完成大颗粒杂质的截留，避免杂质磨损泵体或堵塞后续工艺管线。储液区的管路采用分层排布逻辑，排污管路设置于最下层贴近地面位置，进料管路设置于罐体中上部，溢流与排气引管沿罐体侧壁向上延伸至车间排风区域，避免管路交叉带来的安装干涉与后期运维障碍。泵组区域设置于储液罐体右侧的混凝土基座上，配置多台不同功率的离心泵互为备用，泵组进出口均设置软连接与控制阀门，可根据生产需求灵活切换单泵运行或多泵并联的输送模式，满足不同工艺段的流量与压力要求。泵组上方的管线采用综合管架分层敷设，不同功能的管线通过管卡固定于管架上，工艺主管线沿管架上层水平敷设，分支管线通过弯头与三通组件引至对应工艺工位，所有管线的连接位置均预留检修操作空间，阀门手轮的安装高度控制在人体站立操作的舒适区间，无需额外登高设备即可完成日常的阀门启闭操作。整套管路布局充分考虑车间内的人员操作通道与设备检修空间，管线排布避开了设备吊装口与人员主通道，管架底部净空满足人员通行与小型物料转运车的通行要求，所有管线的转弯半径均符合流体输送的阻力控制要求，减少介质输送过程中的压头损失。泵组周边设置有安全操作区域，配套的防护栏杆与操作踏板符合车间安全规范，操作人员可在安全区域内完成泵组的启停操作与日常巡检，管路的色标与流向标识清晰明确，可帮助运维人员快速识别管线内的介质类型与流向，降低误操作风险。
