山猫装载机配套运输挂载拖车结构

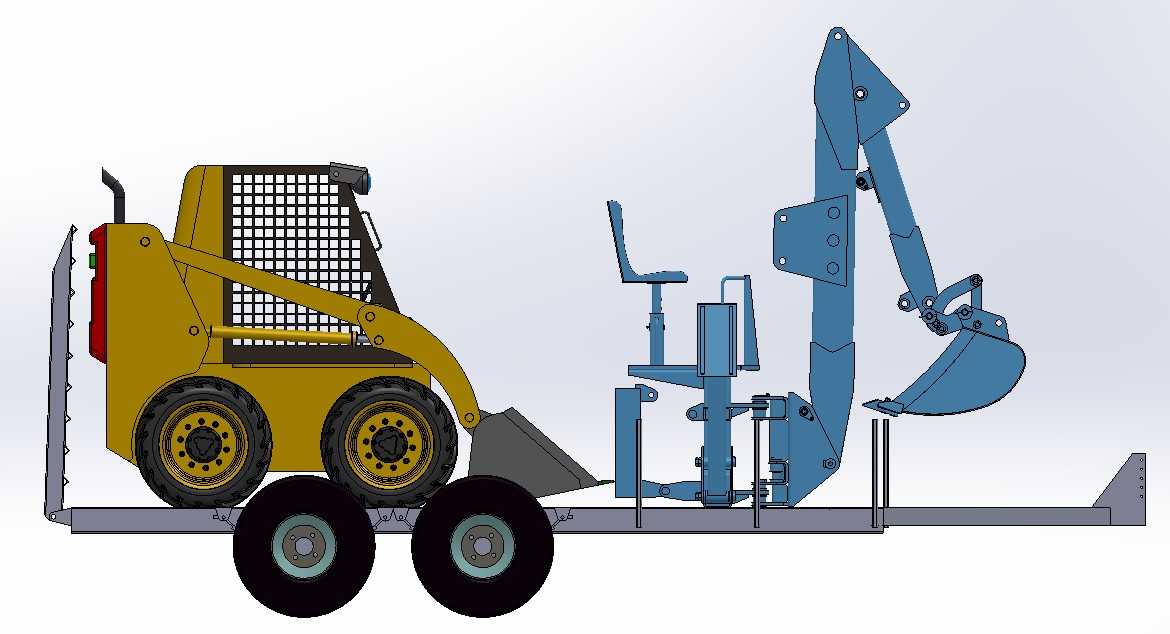

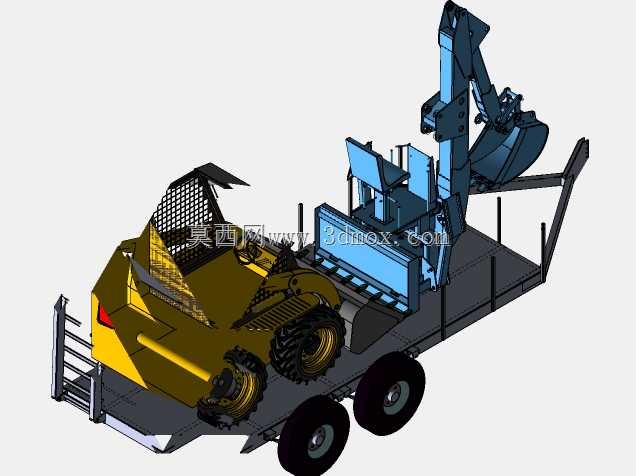

这款配套山猫滑移装载机使用的挂载拖车，主要面向小型工程作业、市政运维、庭院施工、农牧场零散作业等场景，解决滑移装载机自身作业半径有限、附属作业机具转场运输不便的痛点，能够在不额外调用大型运输车辆的前提下，随主机同步完成挖掘属具、铲斗配件、小型作业工具的短途转运，适配零散作业点频繁转场的实际需求，尤其适合空间狭窄、大型车辆无法驶入的街巷、园区、山地林间作业区域使用。拖车采用低平板承载结构设计，承载台面高度经过优化，既保证行驶过程中的通过性，避免非铺装路面托底，又能降低滑移装载机上下拖车的爬坡度，无需额外搭建坡道即可完成主机的上下停靠操作。承载区域分为两个功能段，前段设置防滑承载面，用于停靠固定山猫滑移装载机本体，轮位对应位置设置凸起限位结构，防止运输过程中主机出现滑移移位；后段为属具固定区，专门用于搭载配套的挖掘臂作业装置，设置有竖向固定桩与绑带挂点，能够对挖掘臂的立柱、操作位、动臂结构进行多点位固定，避免运输过程中属具晃动磕碰。拖车行走部分采用双轴四轮布局，轮胎选用小直径重载充气轮胎，兼顾非铺装路面的减震性能与承载能力，轮距设置与滑移装载机轮距匹配，保证行驶过程中轨迹重合，减少狭窄路段通行的宽度占用。牵引端直接适配山猫装载机尾部的标准挂载接口，无需额外改装即可完成挂接，挂接后牵引销具备防脱锁止结构，避免行驶过程中脱钩风险。设计过程中重点考量了安装边界的适配性，拖车整体宽度不超过山猫装载机自身的整机宽度，长度控制在主机加挖掘属具的总长度范围内，保证转场过程中不会出现超宽超长的通行问题；承载台面的承载强度经过校核，能够完全覆盖山猫主机加配套挖掘属具的总重量，同时预留了少量余量用于放置零散作业工具。拖车尾部设置有可翻折的支撑支腿，在脱离主机停靠时能够保持台面水平，方便属具的装卸与调试；侧边设置有简易防护栏，防止运输过程中小型工具掉落。整套结构在保证承载能力的前提下尽可能简化结构，减少不必要的冗余部件，降低自身重量，减少牵引过程中的动力损耗，同时所有铰接、挂接位置都做了耐磨强化处理，适配工程作业场景下高频次、高负荷的使用需求，能够在复杂工况下保持稳定可靠的使用状态。
