汽车单件式制动卡钳带转子结构设计

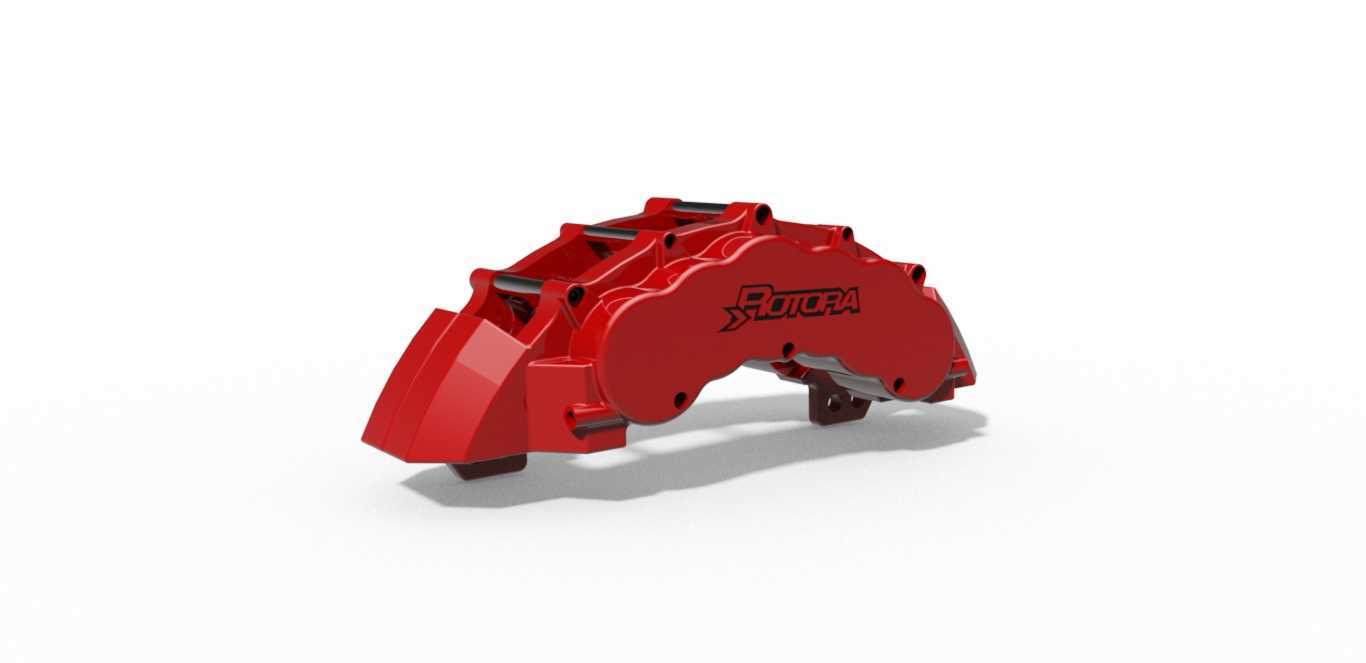

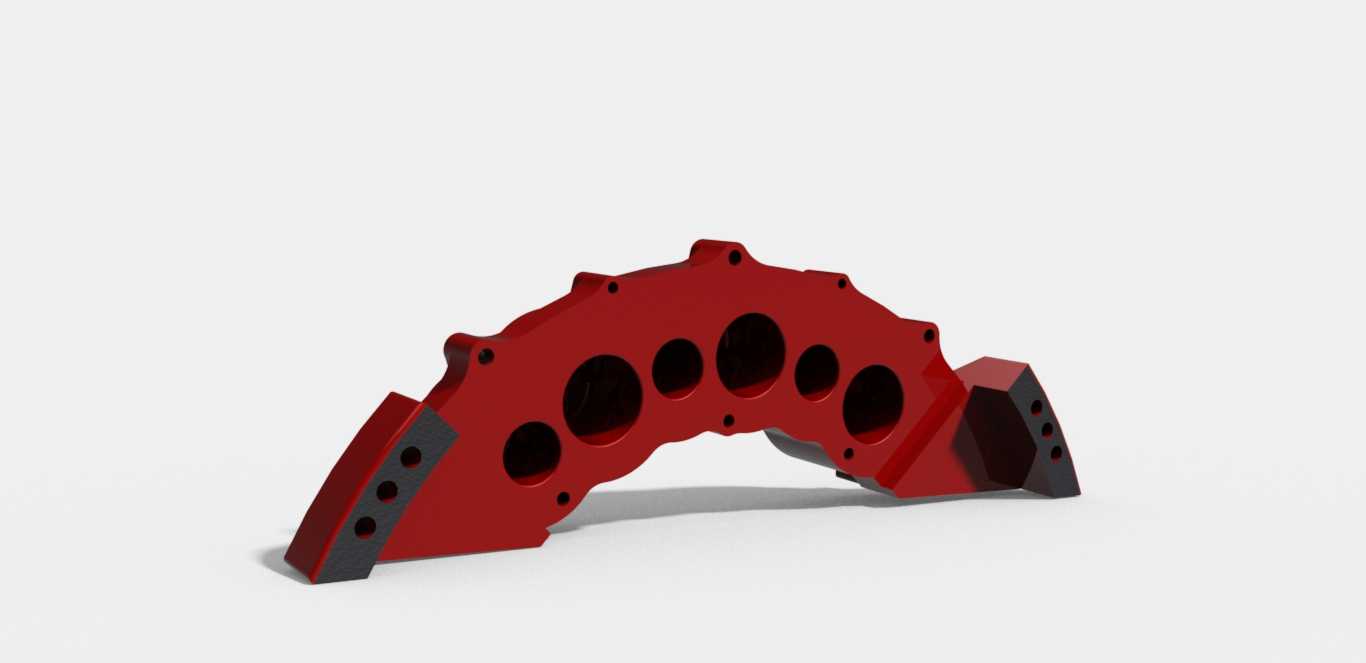

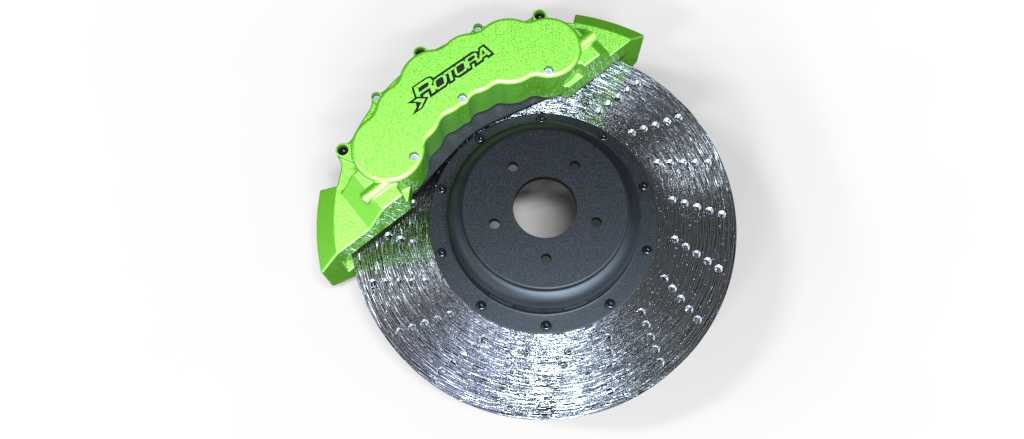

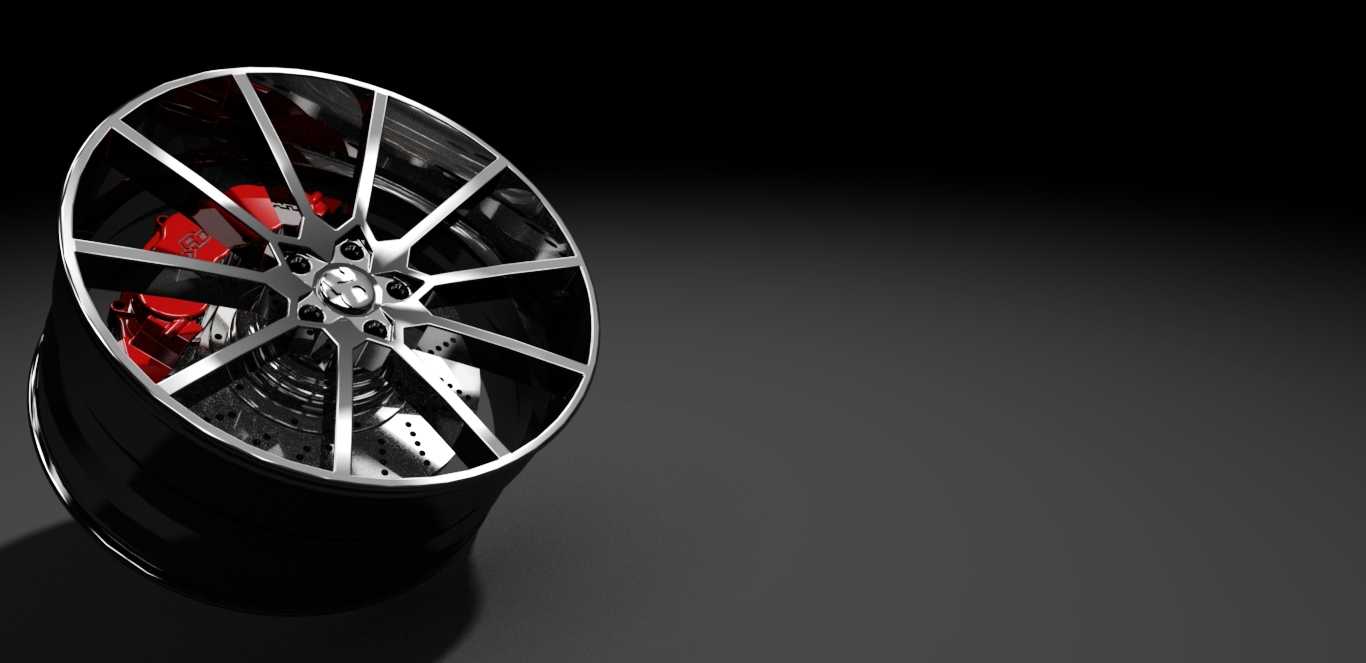

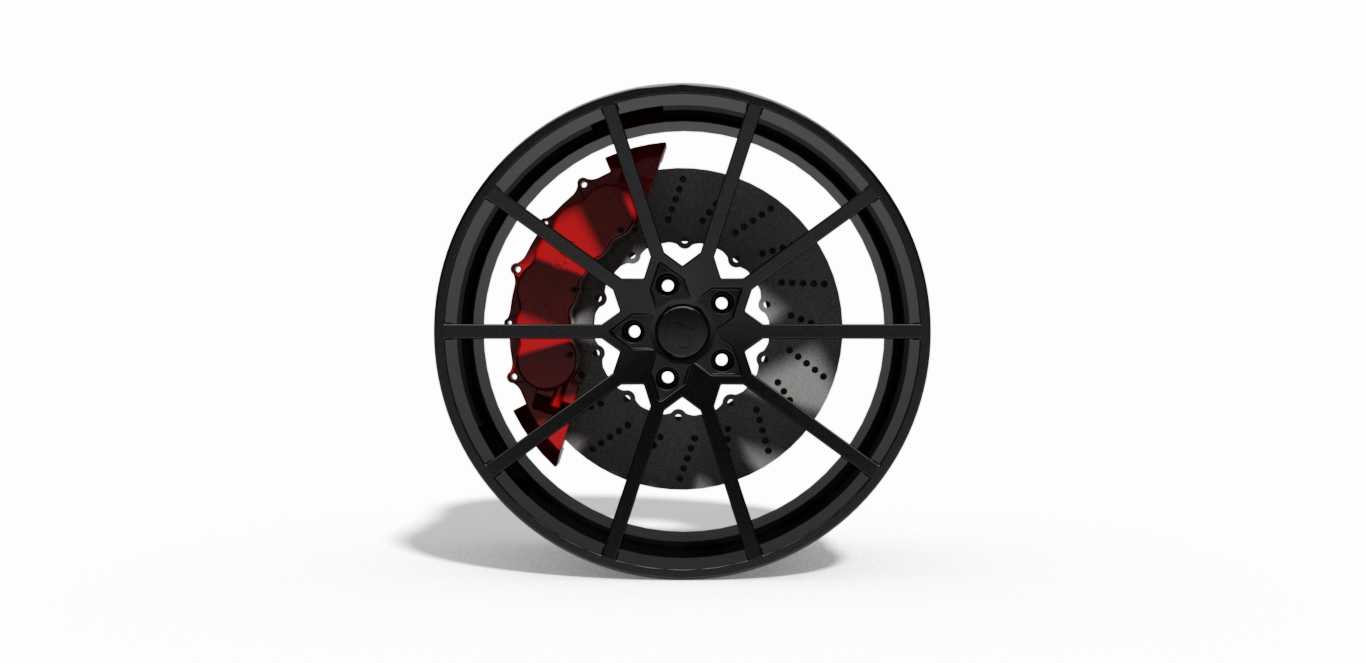

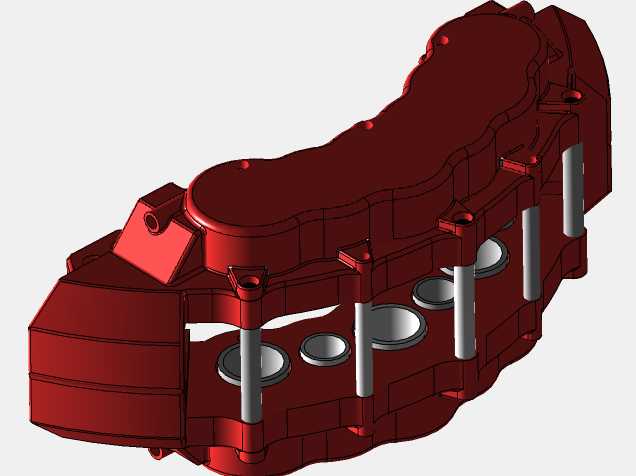

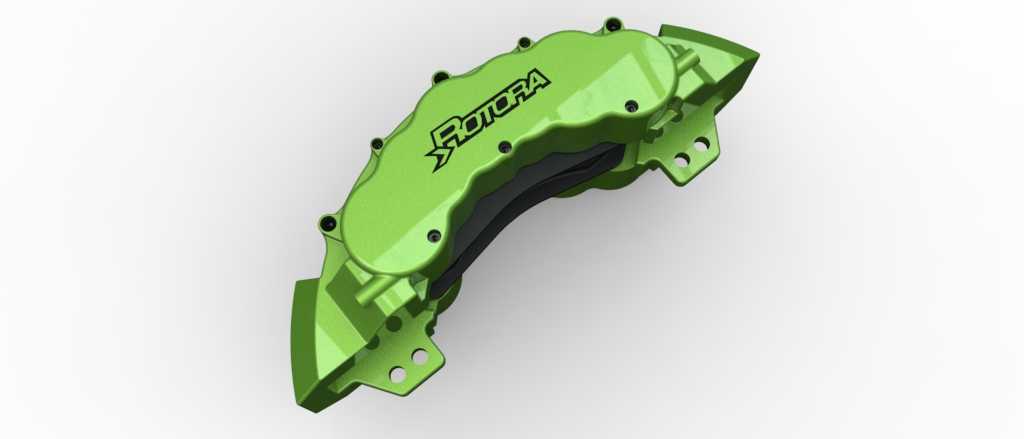

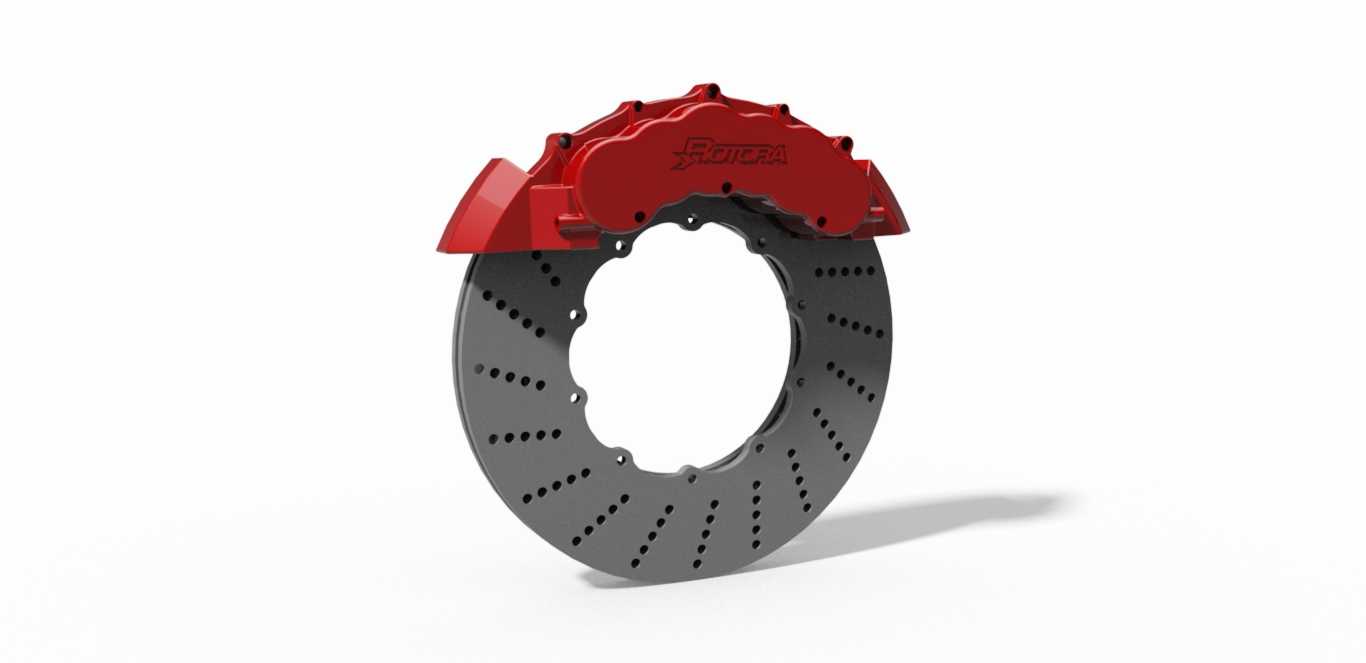

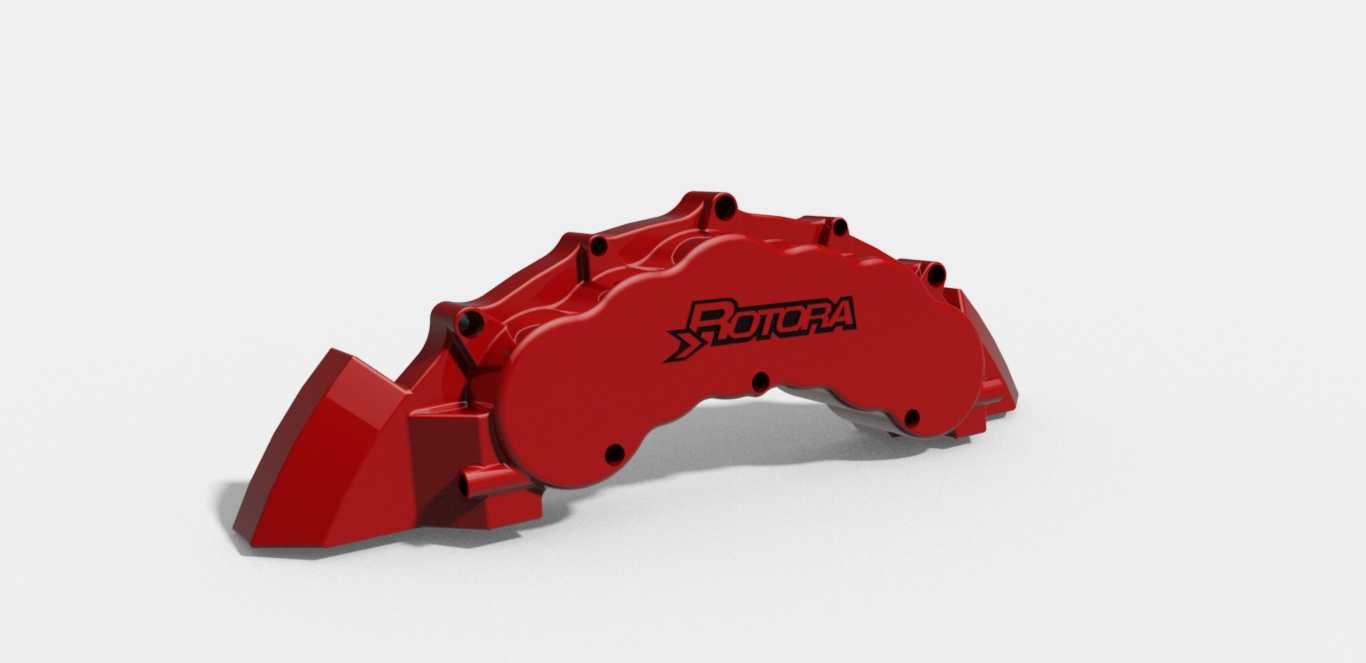

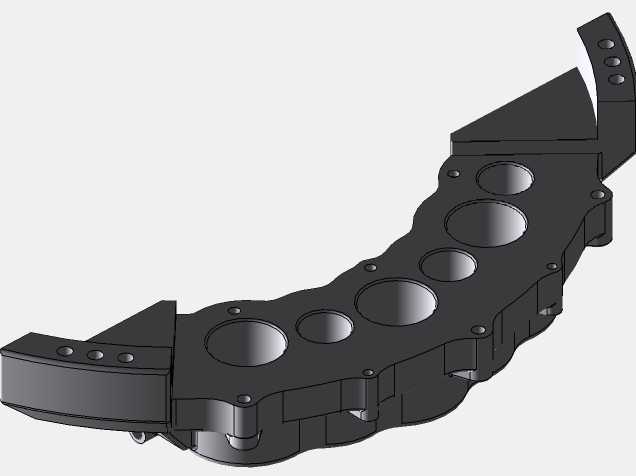

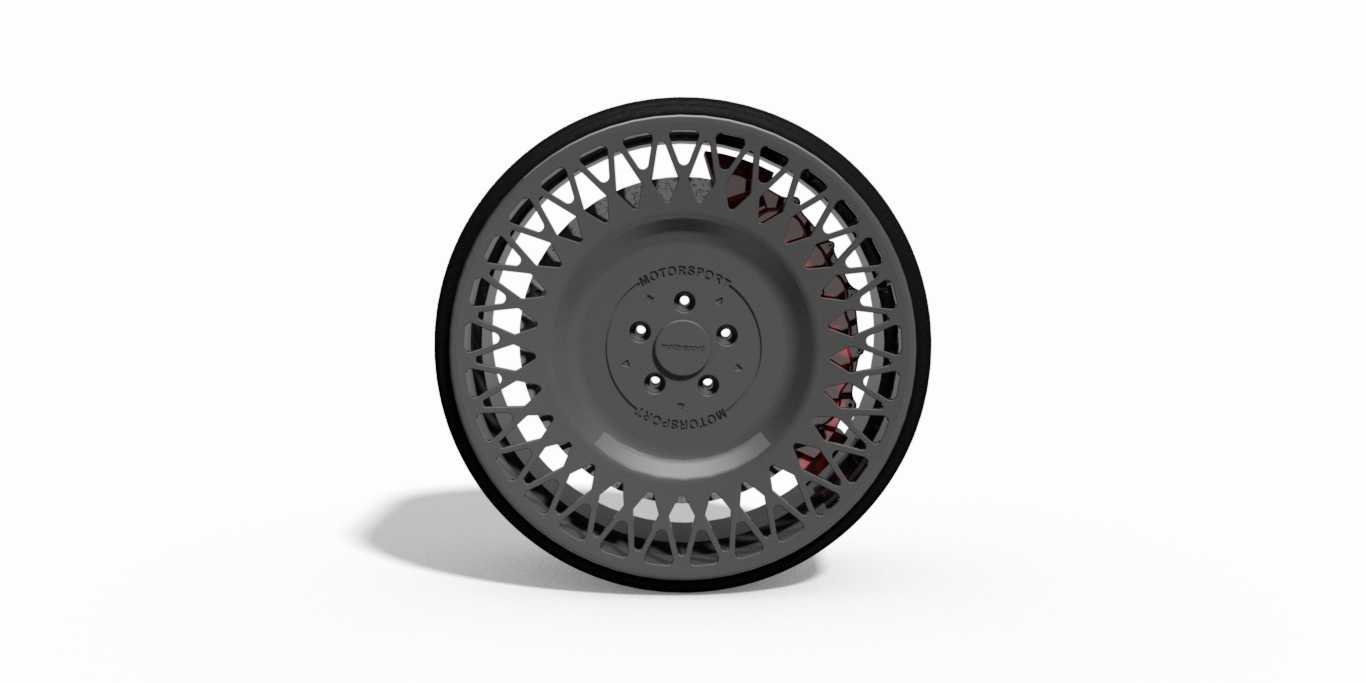

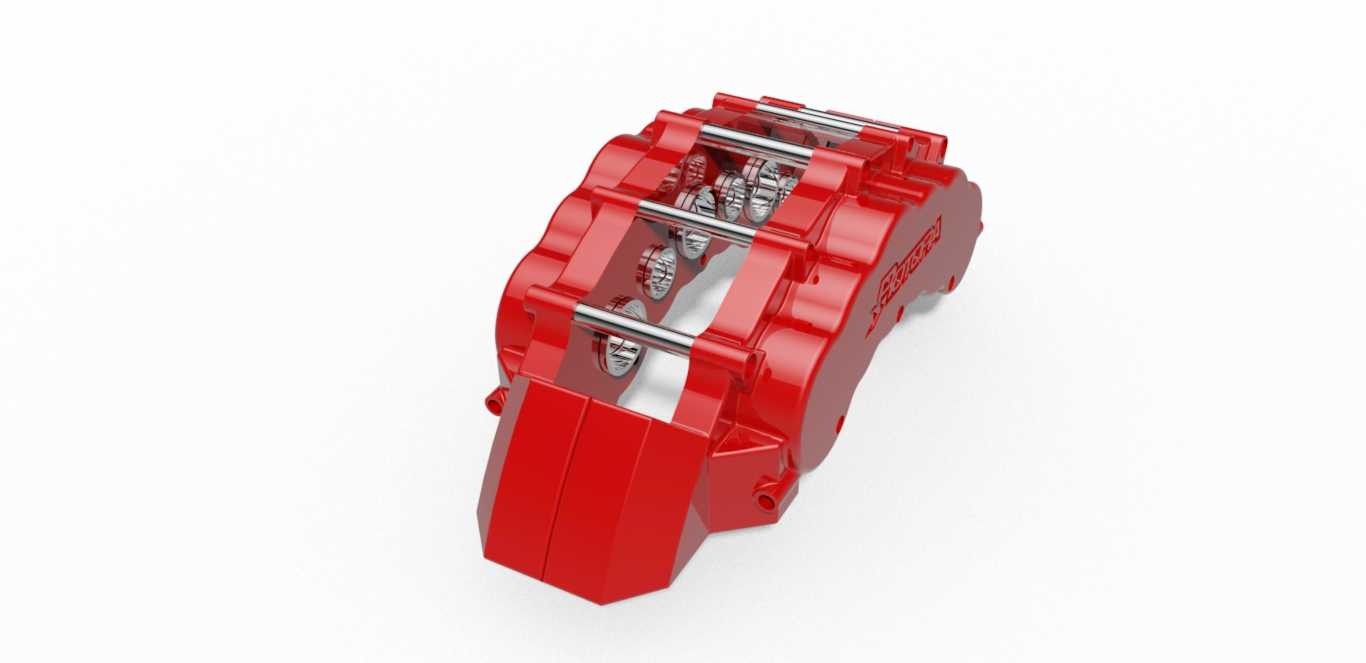

该制动卡钳配套转子组件主要应用于民用乘用车及轻型运动车辆的盘式制动系统中，是车辆行驶安全体系里的核心执行部件，安装于车辆转向节的轮端位置，与轮毂、轮辋配合完成车轮的制动动作，承担着车辆减速、驻车以及紧急工况下的制动力输出功能，直接决定车辆制动响应速度与制动稳定性。在实际使用场景中，当驾驶员踩下制动踏板时，制动主缸输出的高压制动液会进入卡钳内部的油缸，推动活塞将两侧的制动片压紧在制动转子的摩擦面上，通过摩擦力将车轮的转动动能转化为热能散出，从而实现车辆的减速或停驶，这套组件的结构合理性直接影响制动踏板脚感、制动距离以及连续制动下的热衰减表现。从功能特性来看，这款卡钳采用多活塞对置布局，相比传统浮动式单活塞卡钳，能够提供更均匀的制动力分布，减少制动片偏磨问题，同时配套的单件式制动转子直径达到380mm，更大的摩擦接触面积可以提升制动力矩上限，适配动力更强、整备质量更高的车型，F32规格的安装接口能够兼容多数性能取向车型的轮端安装位，无需额外改装转接部件即可完成装配。设计过程中，工程师优先考虑了制动系统的刚性与散热需求，卡钳本体采用高刚性的一体式壳体结构，减少高压制动液作用下的壳体形变，避免制动力传递过程中的虚位问题，卡钳表面的加强筋结构既提升了整体结构强度，也能在车辆行驶过程中引导气流穿过卡钳与转子的间隙，带走制动摩擦产生的热量，降低连续制动下的热衰退风险。在安装边界设计上，这款卡钳与转子的配合间隙经过精准校核，制动片与转子摩擦面的初始间隙控制在合理范围，既避免正常行驶时的拖滞摩擦损耗动力，也能保证制动动作的响应速度，卡钳的安装孔位、油管接口位置都遵循通用车型的轮端布局标准，轮辋适配方面经过空间校核，可兼容多数18寸及以上规格的乘用车轮辋，不会出现卡钳与轮辋内壁干涉的问题，同时卡钳的放油嘴、排气孔位置都预留了足够的操作空间，方便后期维保过程中的制动液更换与空气排放作业。转子采用单件式通风结构设计，内部的通风道可以在转子随车轮转动时形成离心气流，快速导出摩擦产生的热量，避免转子因高温出现形变抖动，保障高速制动时的方向盘稳定性。
