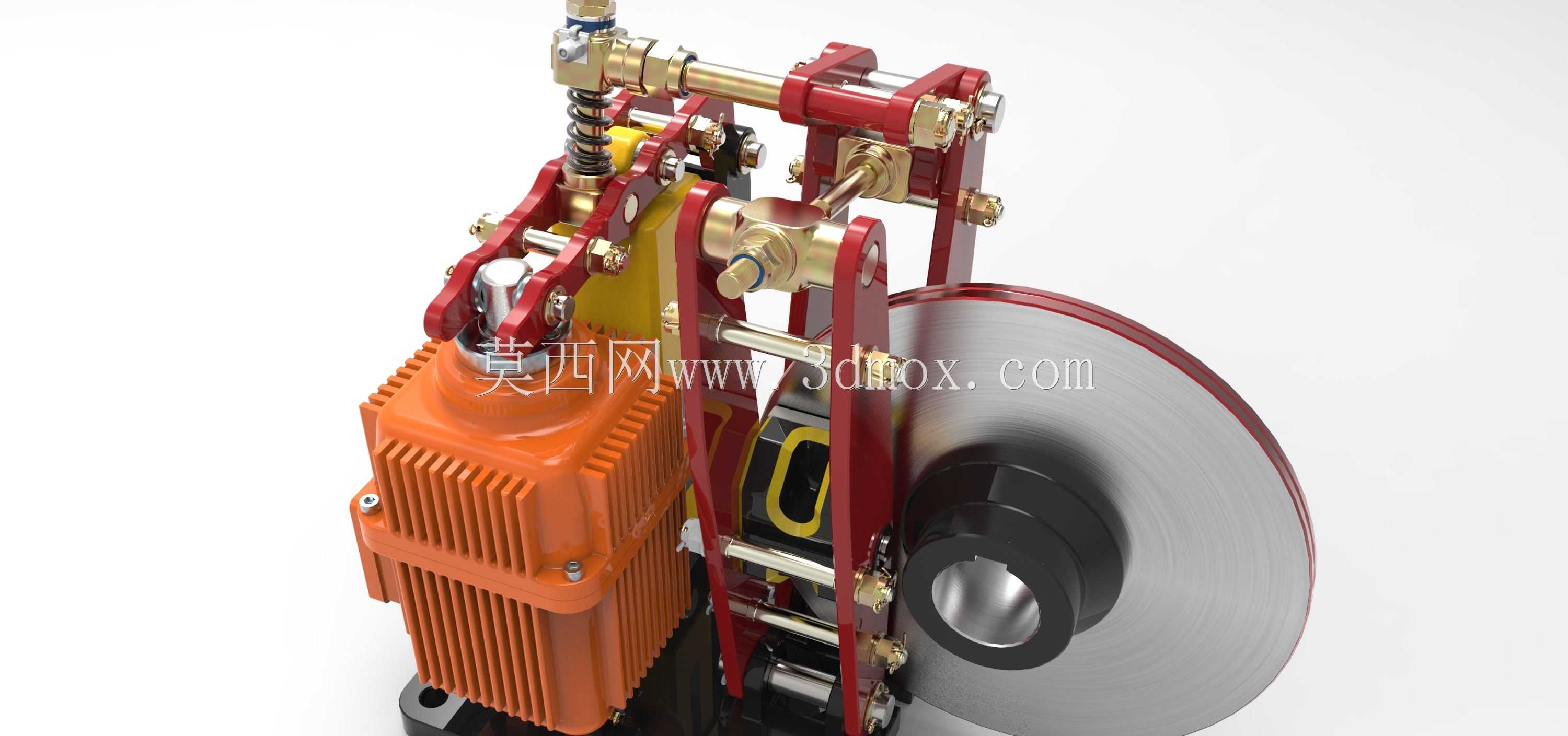

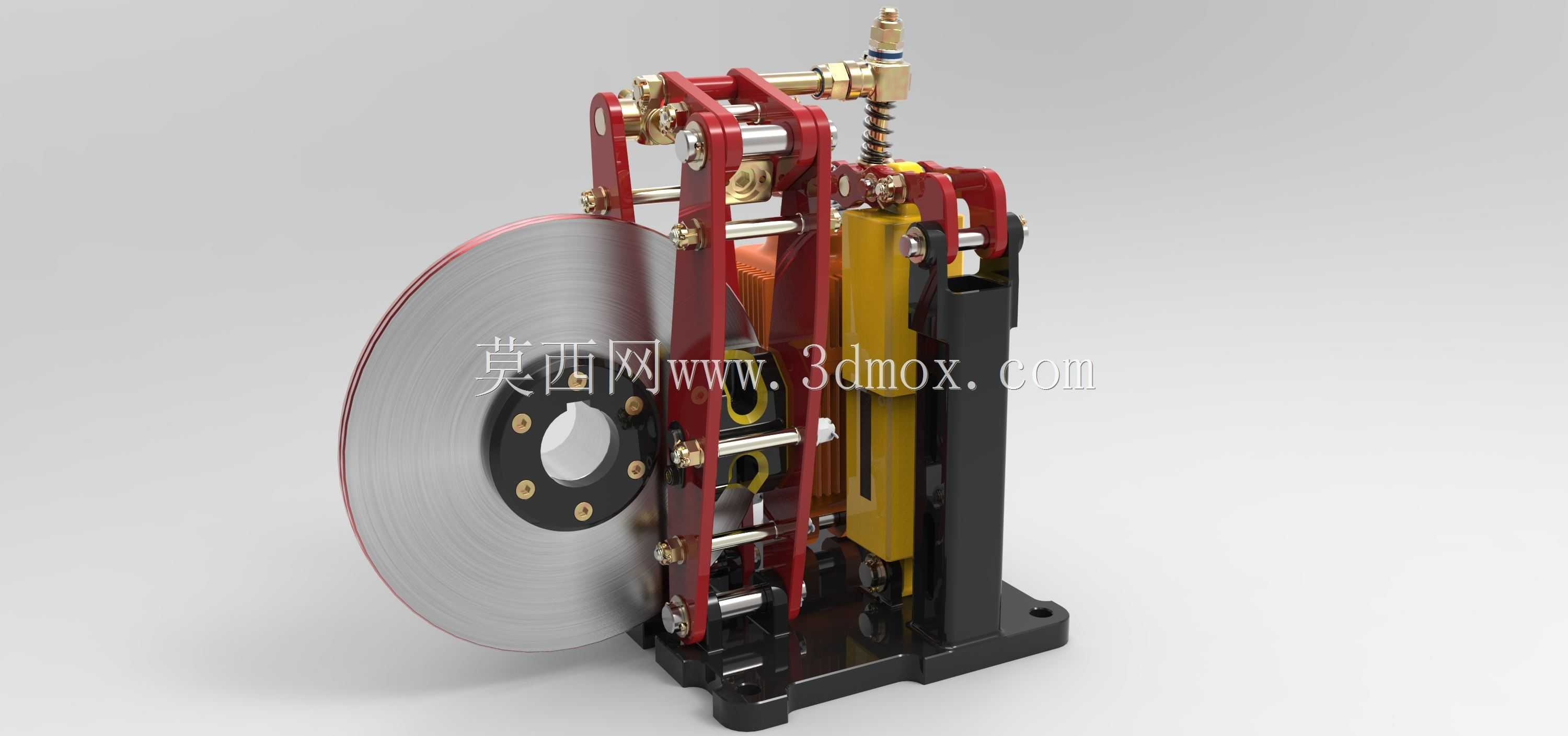

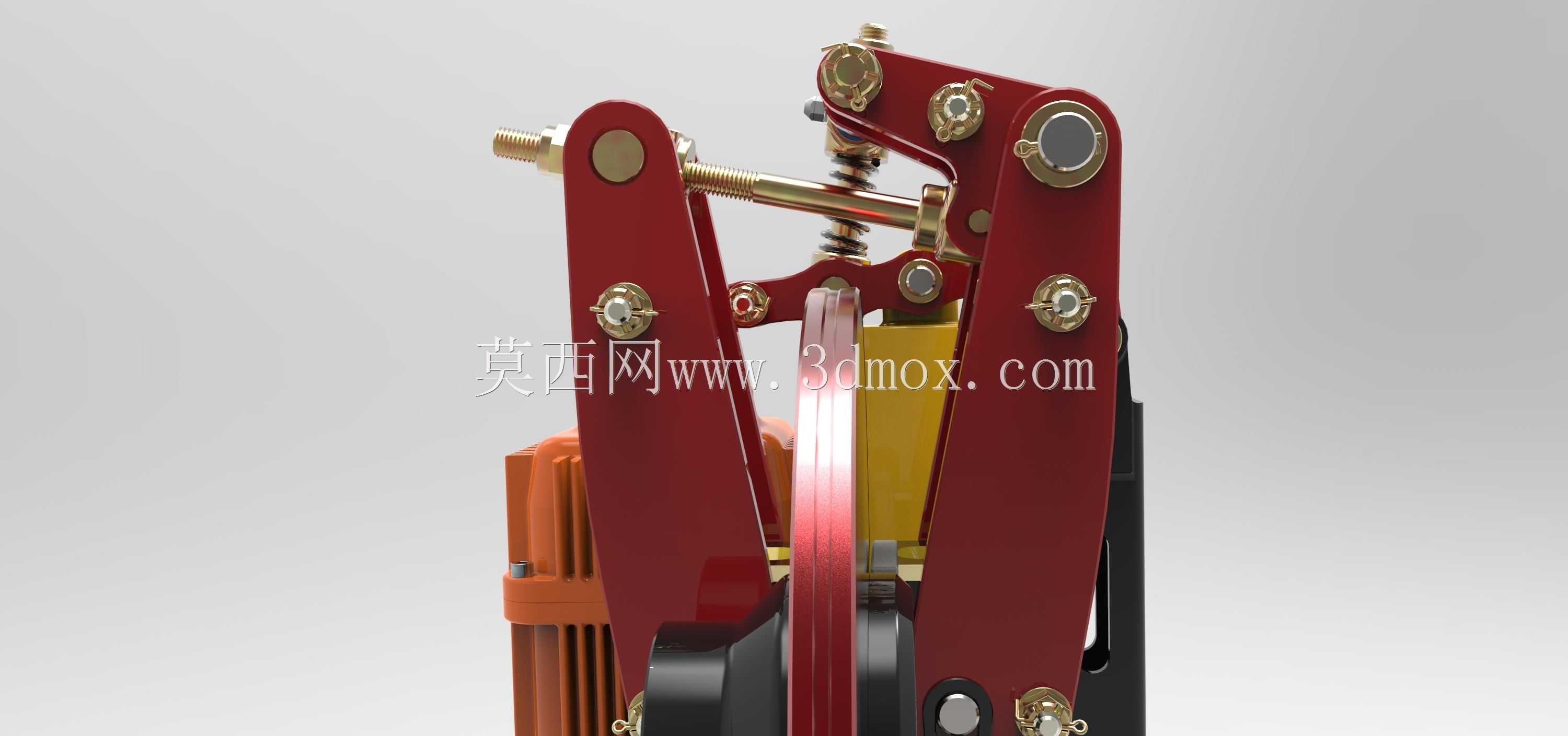

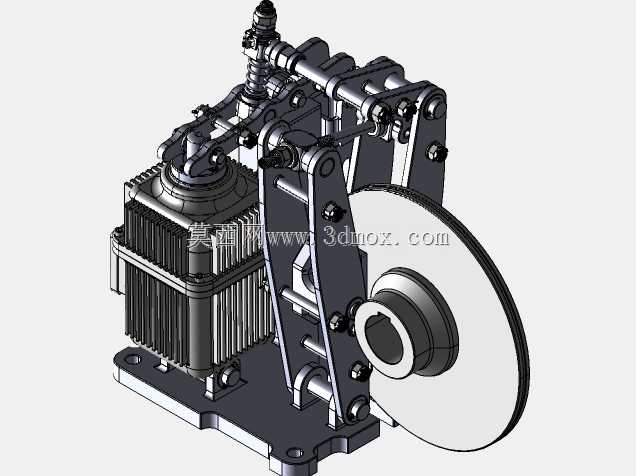

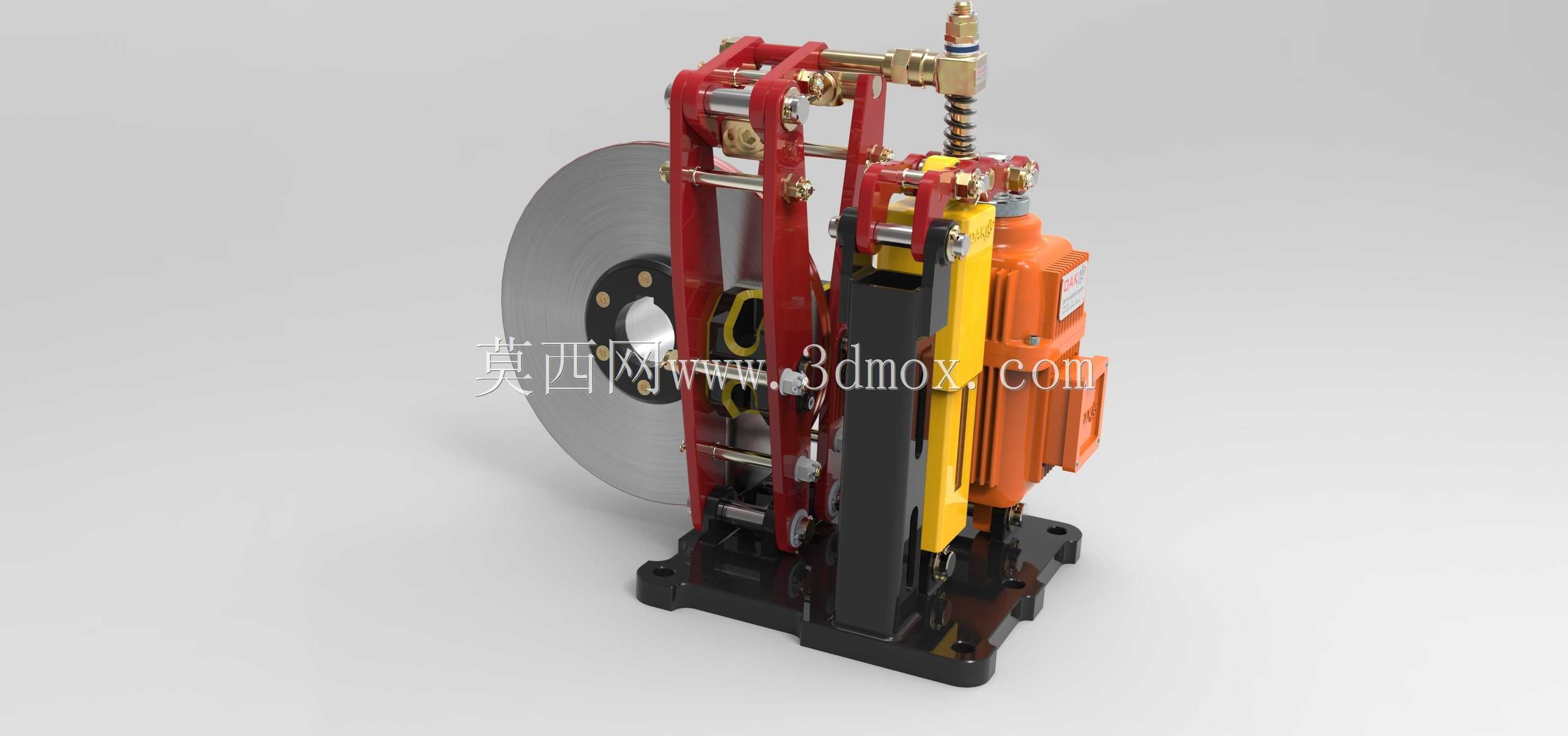

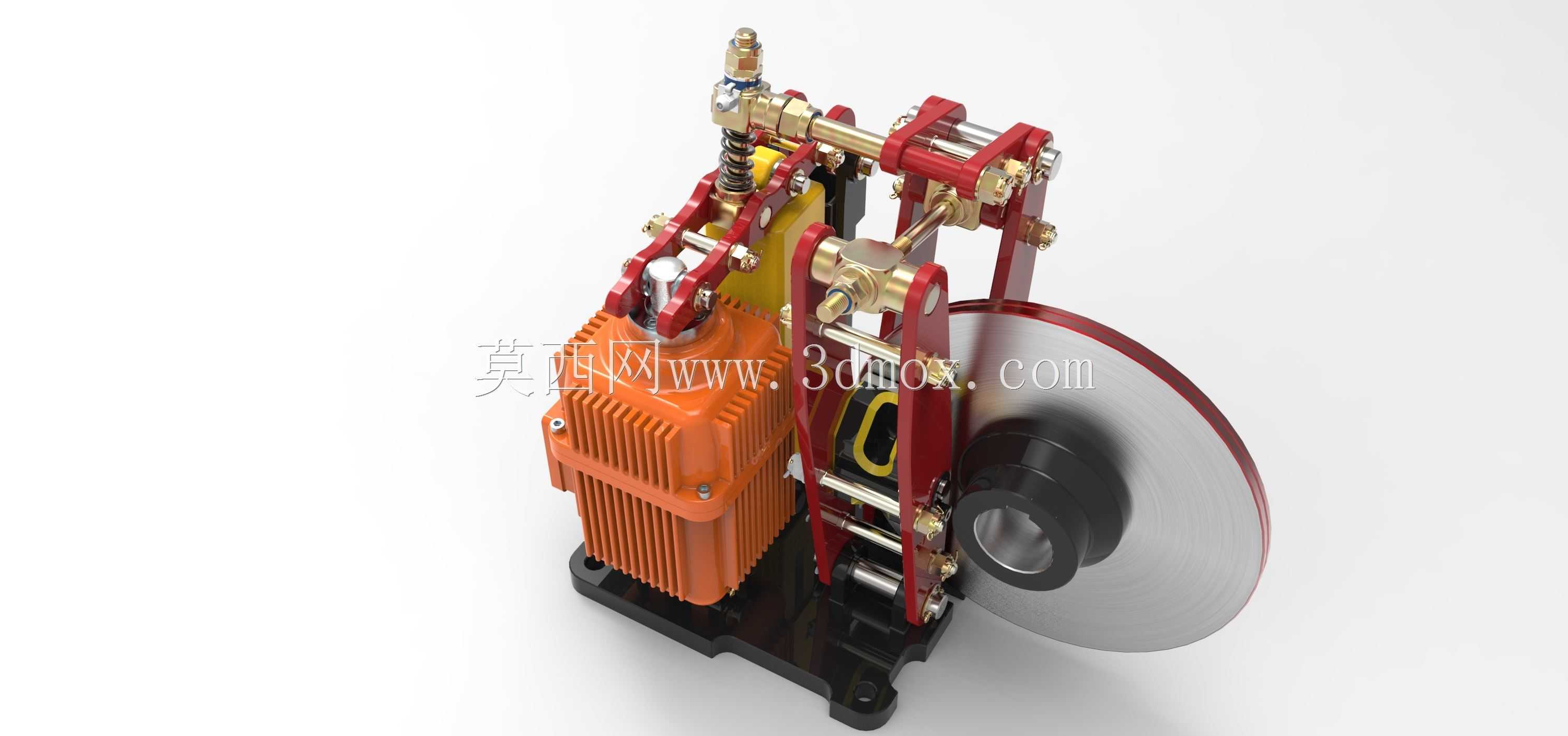

带电液驱动300mm盘径工业盘式制动装置

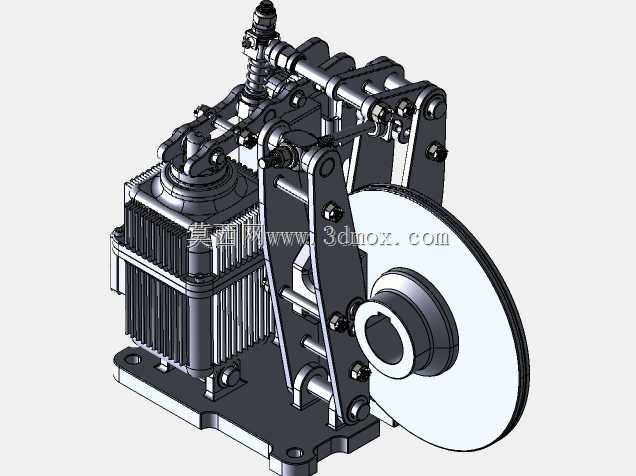

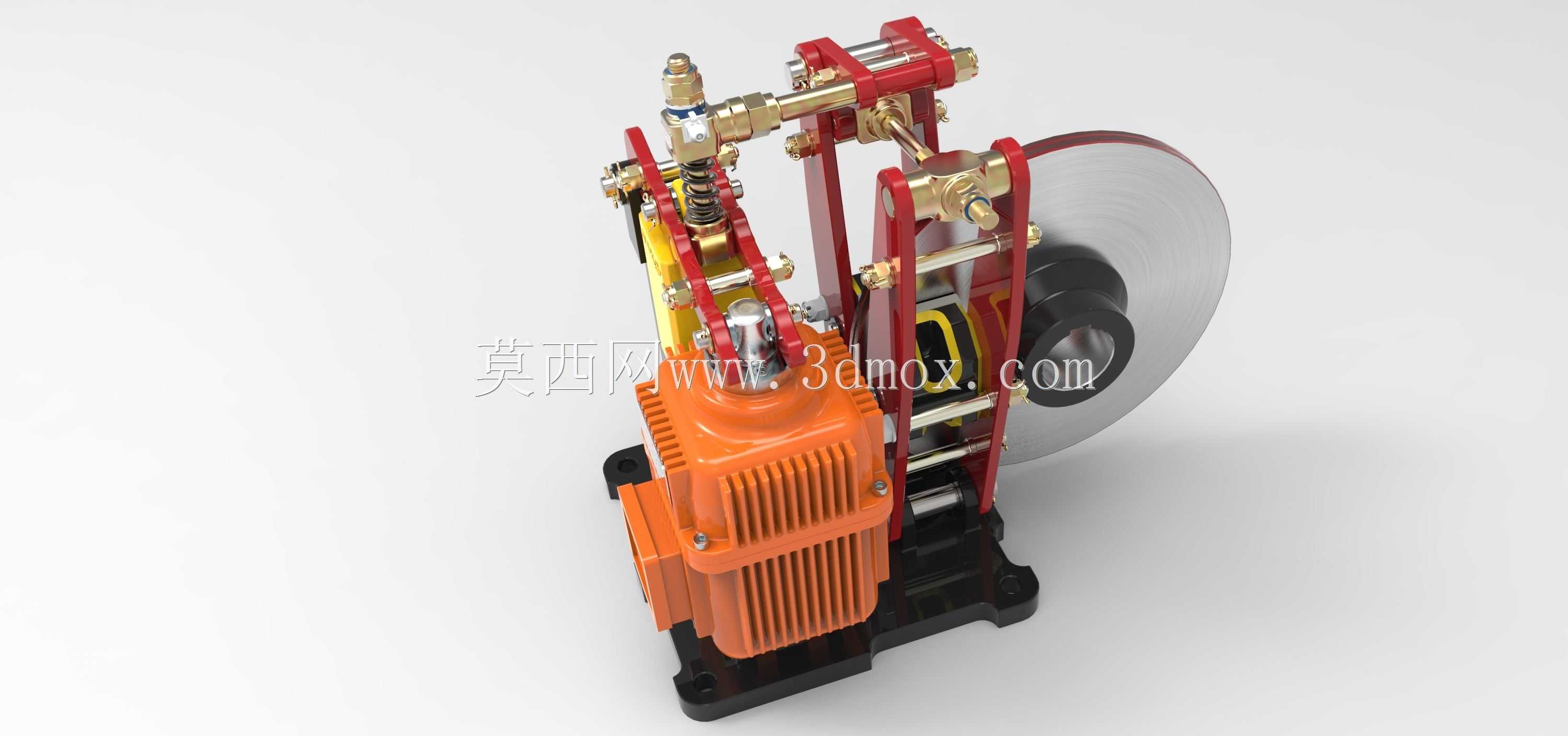

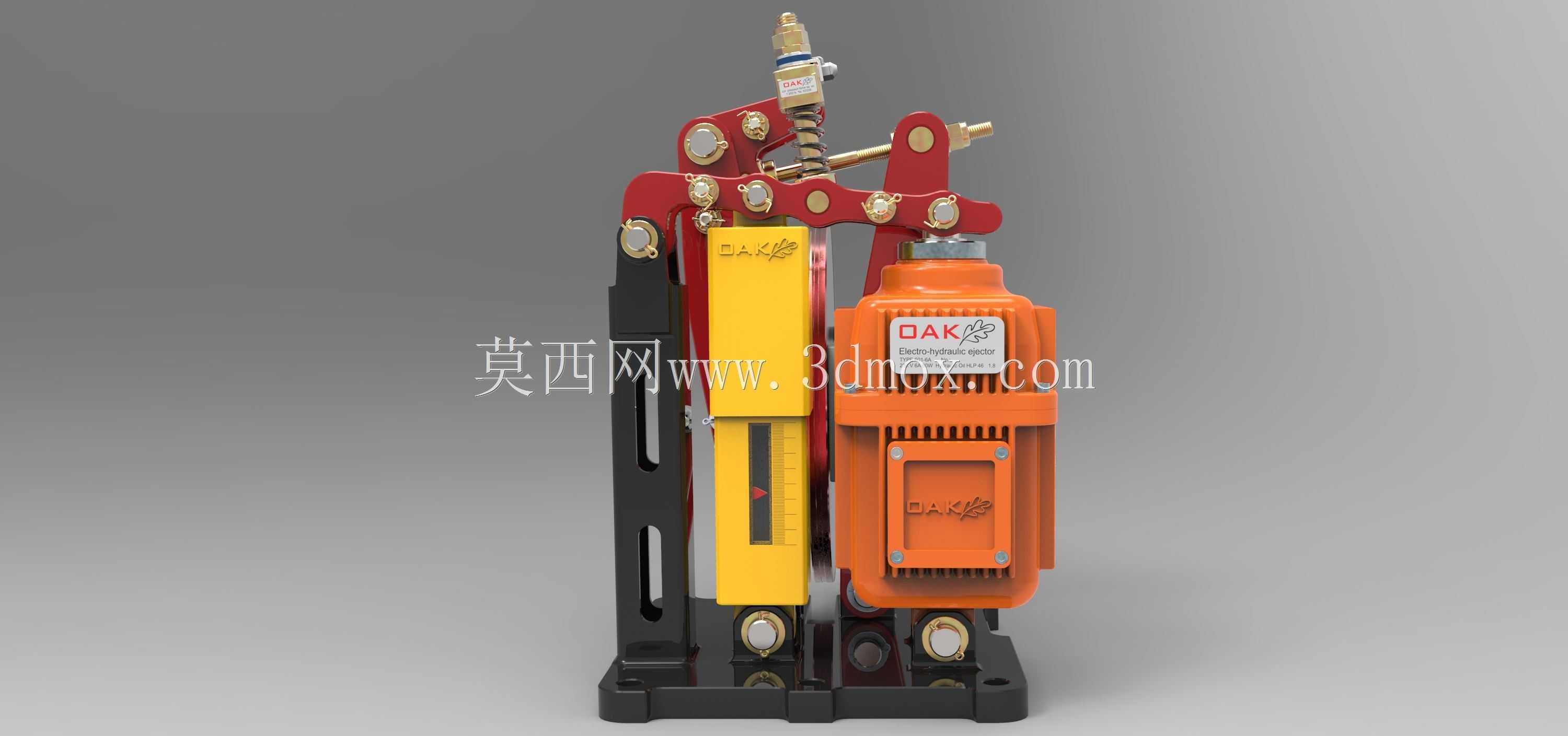

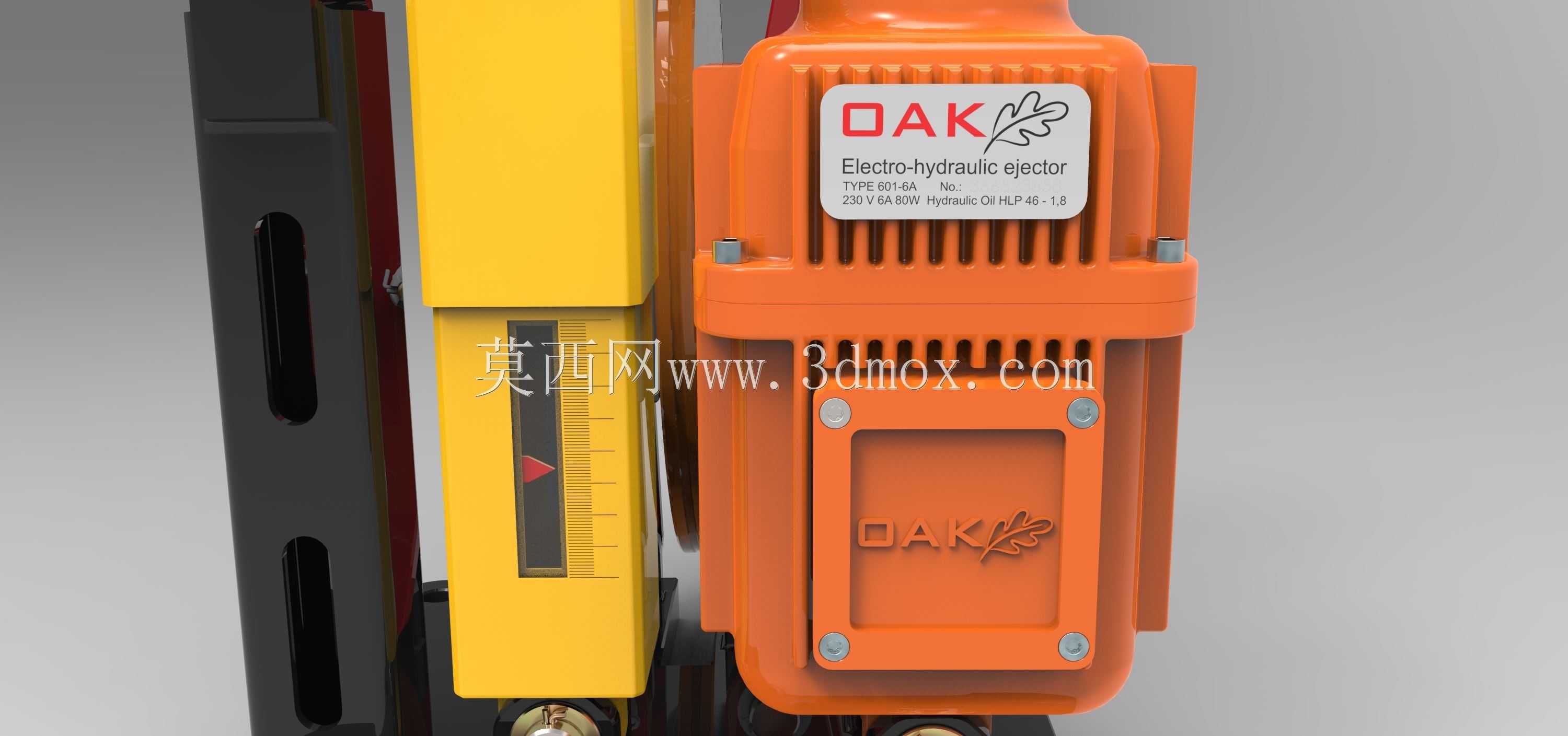

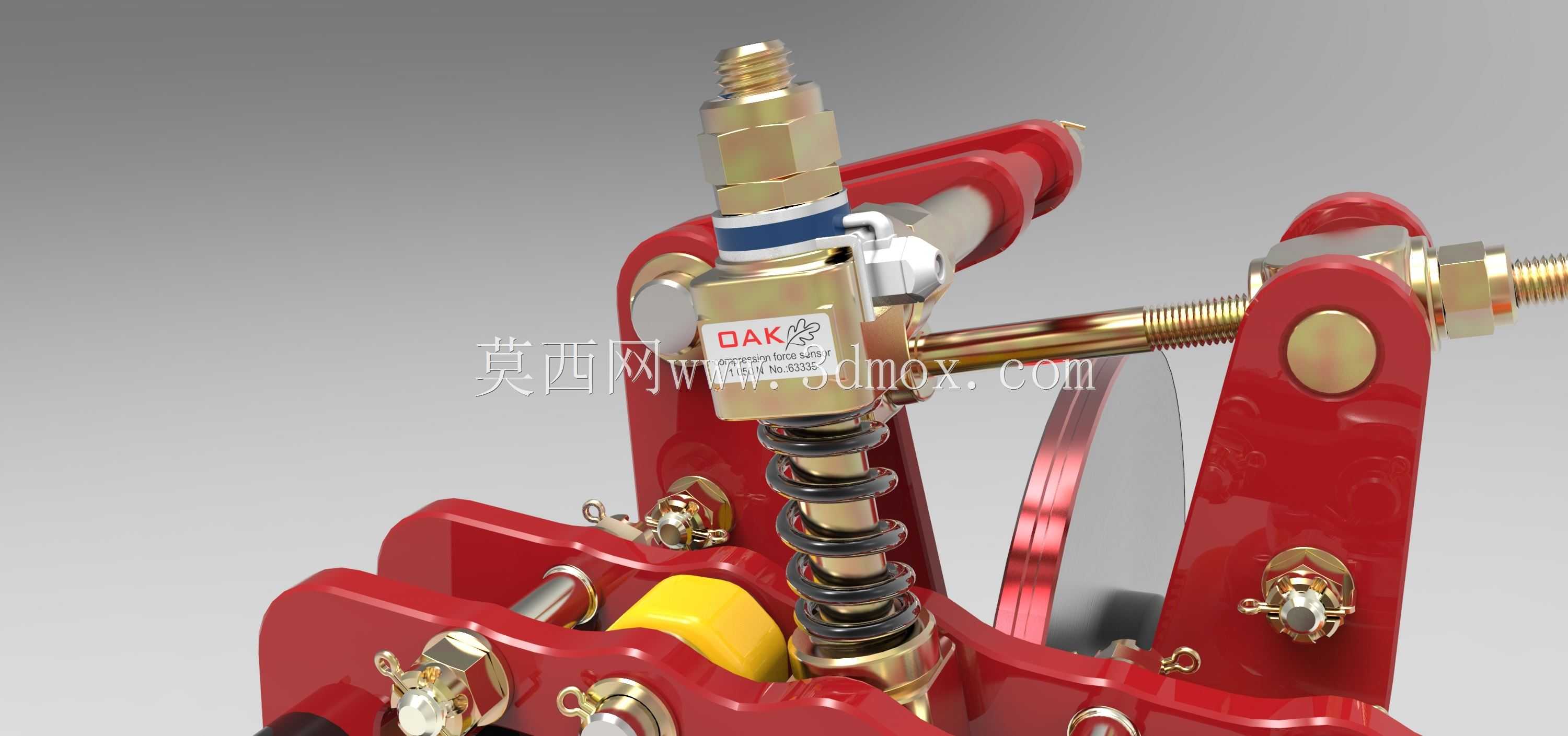

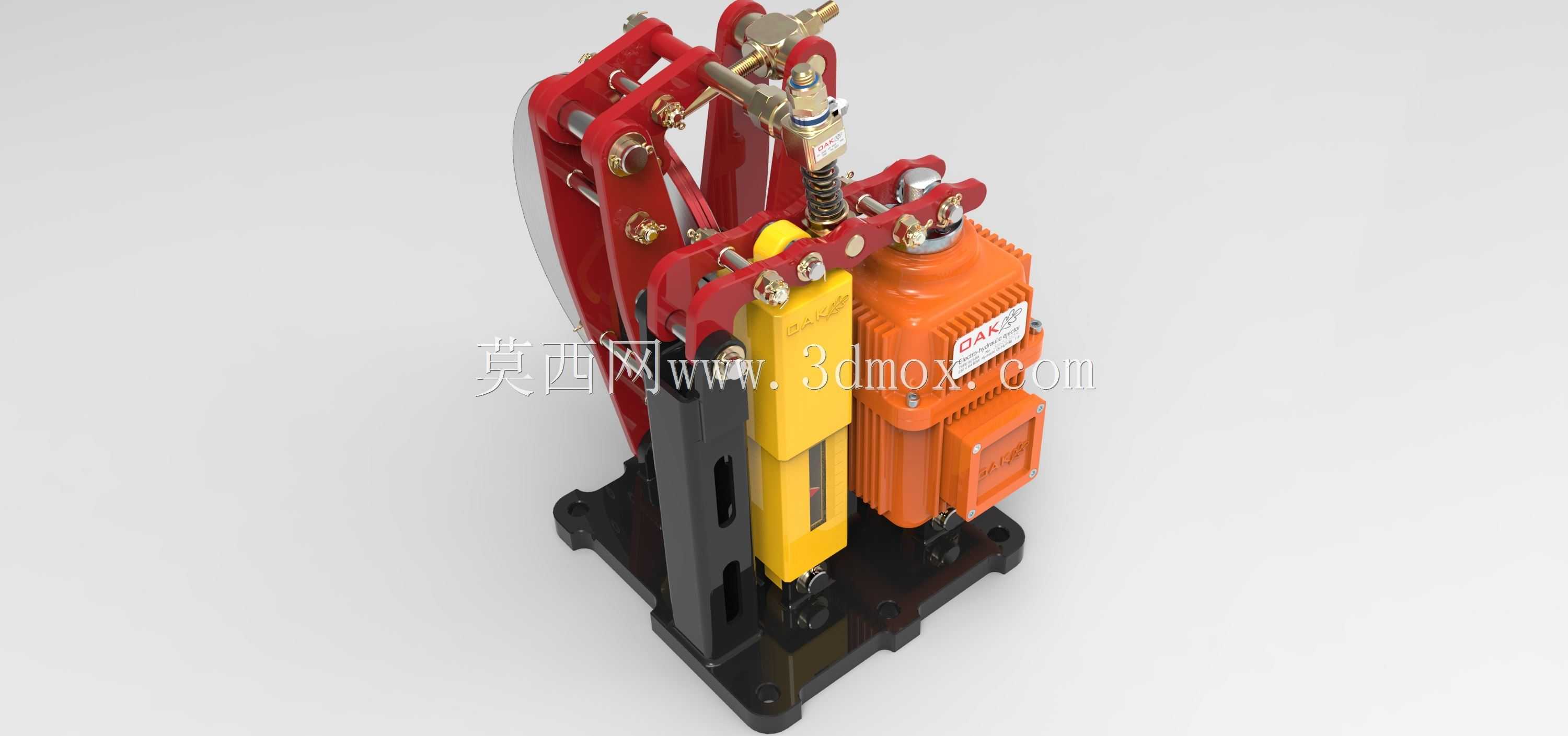

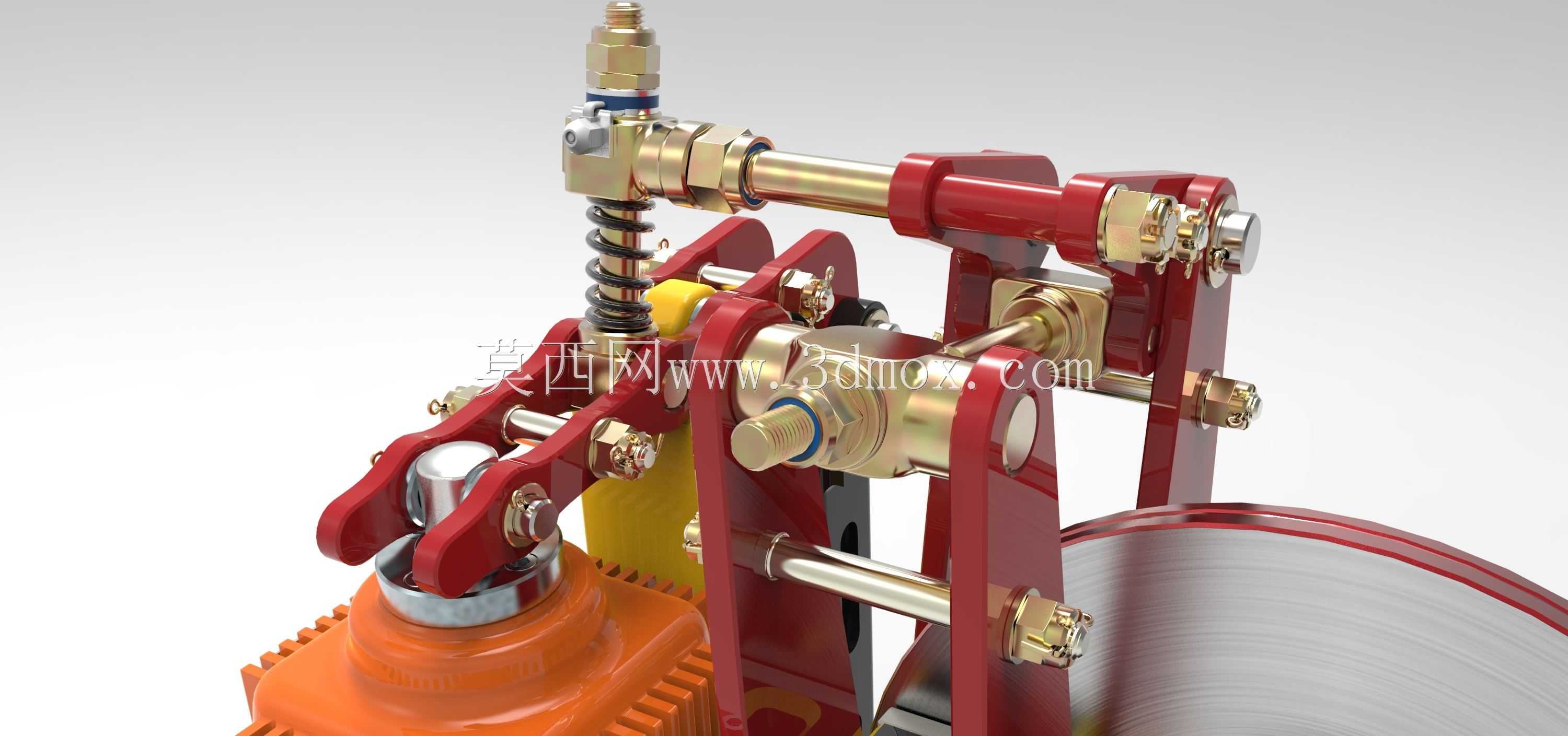

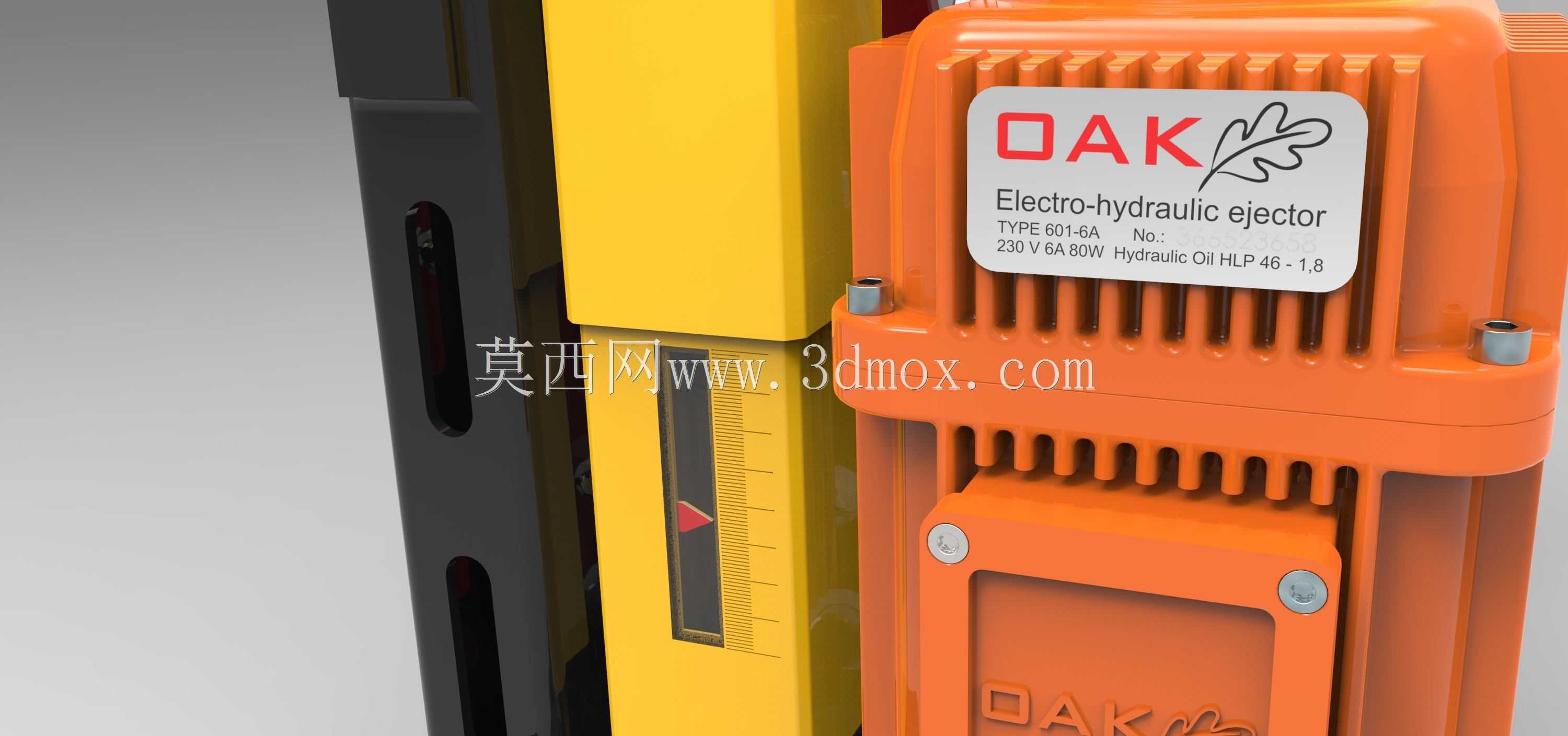

这款工业盘式制动装置，主要面向起重运输、港口装卸、冶金轧制、矿山提升等重载工业场景的传动系统安全制动需求，可配套安装在设备的高速或低速传动轴端，在设备正常停机、紧急断电、负载超速等工况下提供可靠的制动力矩，避免设备出现溜钩、滑车、超速运转等安全隐患，是重载工业设备传动链中不可或缺的安全执行部件。该装置采用电动液压喷射驱动结构，相比传统电磁式制动器，具备制动力矩输出平稳、动作冲击小、长行程动作无卡滞的优势，驱动单元与制动执行机构采用集成式布局，省去了复杂的外接管路排布，既减少了现场安装的管路布置工作量，也降低了管路泄漏带来的制动失效风险。制动执行端采用对称杠杆式力放大结构，通过多组铰接连杆将驱动单元的输出推力放大后均匀传递至两侧制动衬垫，确保制动盘两侧受力均衡，不会出现偏磨、制动力矩单侧损耗的问题；铰接转动部位均设计有自润滑衬套结构，长期往复动作无需频繁加注润滑脂，可适应多粉尘、高湿度的复杂工业车间环境。装置核心制动盘直径为300mm，安装底座采用标准化地脚螺栓孔位设计，安装时可直接匹配行业通用的传动轴端安装基准，无需额外定制转接法兰；整体结构的安装边界经过优化，横向、纵向占用空间紧凑，可适配多数现有工业设备的安装预留空间，无需对原有设备基座进行大规模改造即可完成换装。设计过程中充分考虑了日常维护的便捷性，制动衬垫采用快拆式安装结构，当衬垫磨损到安全阈值时，无需拆解整体制动架即可完成衬垫更换，大幅缩短设备停机维护时长；驱动单元的行程调节部件外置布置，维护人员可直接在设备外部完成制动力矩、制动间隙的校准调整，无需拆解设备外壳即可完成日常维保操作。装置的力传递路径经过多轮仿真优化，每一组连杆的铰接点位置都经过力矩匹配计算，确保驱动单元输出的推力能够以最高效率传递至制动衬垫，在同等驱动功率下可输出更大的制动力矩，同时减少不必要的力损耗，降低驱动单元的长期运行负载，延长整体装置的使用寿命。
