工业级颚式岩石破碎设备三维结构

该破碎设备主要面向矿山开采、基建工程、混凝土回收再加工等作业场景，可对硬质岩石、拆除产生的混凝土块、天然砾石等物料进行粗碎作业，是砂石骨料生产线、矿山采选流程、建筑废弃物资源化处理环节中的核心前端设备，能够将大块入料破碎至符合后续中细碎或输送要求的粒径，为后续筛分、研磨工序提供合格的进料粒度，有效降低后续设备的作业负荷，提升整条产线的处理效率。

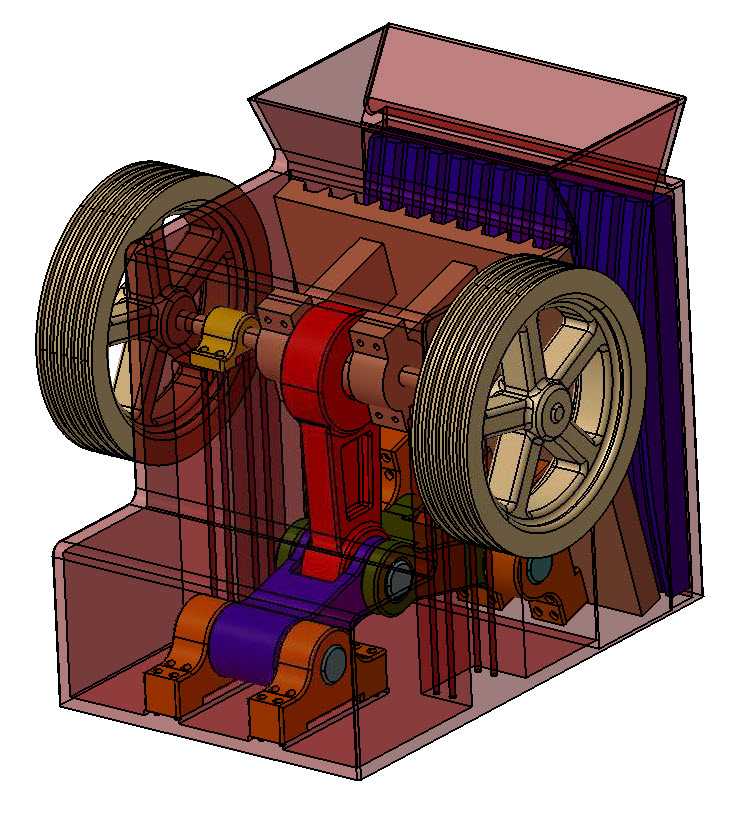

设备采用经典的复摆颚式破碎工作原理，核心执行部件为动颚与定颚组成的破碎腔结构，动颚通过偏心轴带动做周期性的往复摆动，当动颚靠近定颚时对腔体内的物料产生挤压、劈裂、弯折的复合作用力，将硬质物料破碎，当动颚远离定颚时，破碎至合格粒径的物料依靠自重从下方排料口排出，连续完成进料、破碎、排料的循环作业。两侧配置的大直径带轮兼具传动与飞轮储能作用，能够在动颚回程阶段储存动能，在破碎做功阶段释放能量，平衡破碎作业的载荷波动，降低动力输入端的峰值扭矩需求，让设备运行更平稳，减少硬物料破碎时的冲击载荷对传动部件的损伤。

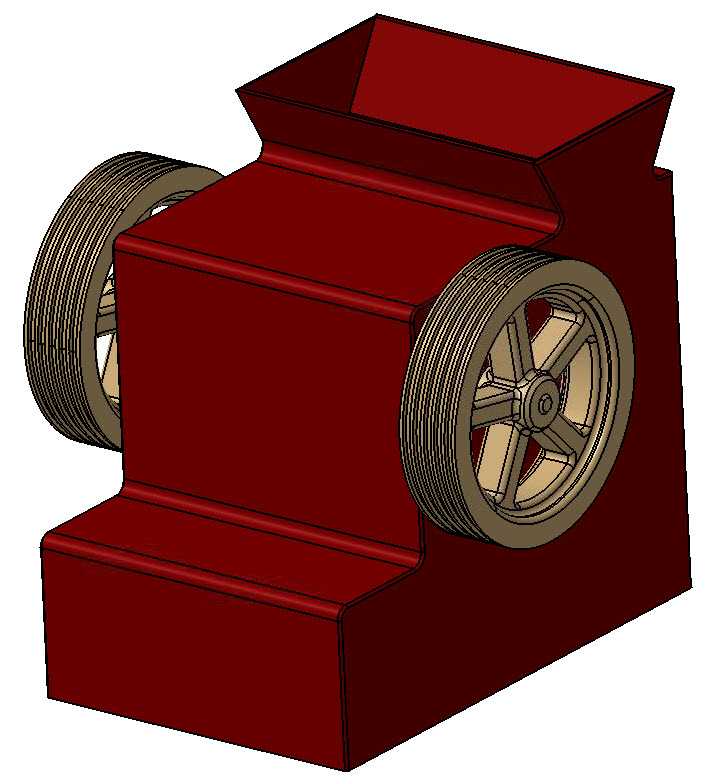

整体设计采用了上下分体式的机架结构，上部设置倾斜的导料进料腔，可引导入料物料顺利进入破碎腔，避免物料飞溅外溢，下部为厚重的机架底座，预留了与基础安装固定的连接点位，能够承载破碎作业产生的持续振动载荷，保证设备长期运行的结构稳定性。设计过程中充分考虑了易损件的更换维护空间，破碎腔侧部的衬板、动颚表面的耐磨板均采用独立安装结构，磨损后可单独拆卸更换，降低设备的后期维护成本；传动部位的轴承座采用定位式安装设计，既保证了偏心轴的回转精度，也预留了润滑维护的操作空间，适配多粉尘作业环境下的定期保养需求。

设备的安装边界充分考虑了现场产线的布局需求，进料口宽度适配常规装载机的上料作业范围，排料口高度可匹配常规皮带输送机的接料高度，整机重心集中在下部底座区域，安装时仅需按照预留的地脚螺栓位置做好混凝土基础即可，无需额外搭建复杂的支撑结构，能够快速集成到现有砂石处理产线中，也可作为独立破碎单元用于小规模的现场破碎作业。
