双柄冷热调节水槽龙头三维结构设计

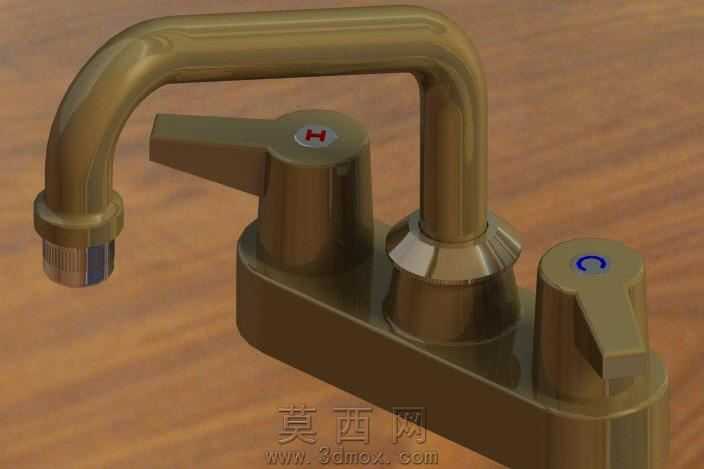

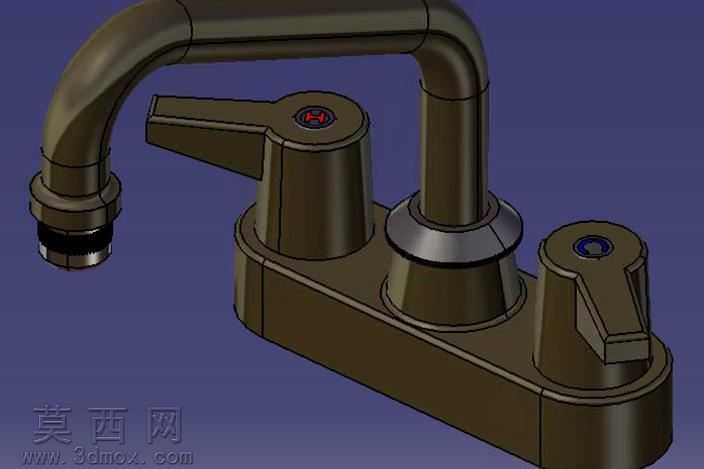

本作品为双柄控制式水槽水龙头的三维组装模型，建模过程依托三维设计软件完成整体结构搭建，首先对龙头的基座主体进行基准定位，以安装平面为基准绘制底座的轮廓草图，通过拉伸凸台命令生成厚实的安装基座，保证龙头在台面上安装的结构稳定性。出水管部分采用扫掠命令完成弯管造型，先绘制弯曲的引导路径与圆形截面轮廓，沿路径扫掠生成流畅的弧形出水管道，同时对管道端部的出水嘴结构做单独的细节建模，添加出水网嘴的安装卡位结构，还原真实龙头的出水端设计。两个冷热控制手柄分别独立建模，先绘制手柄的握持轮廓，通过拉伸与圆角命令打磨出符合人体工学的握持曲面，手柄顶部添加冷热标识的凹槽细节，对应冷热水的区分标识；手柄下方的阀芯安装座做同轴度约束，保证手柄转动时的结构合理性，阀芯与基座的连接位置添加密封结构的示意建模，还原龙头的密封装配逻辑。建模过程中对独立的冷热控制结构采用布尔运算完成实体合并与切除，分别生成冷热水的独立进水通道，在基座内部完成两个水道的分隔设计，避免冷热水串流，同时保证内部流道的顺滑过渡，减少水流阻力。材质渲染方面，整体主体采用哑光深棕金属材质模拟铸铜龙头的质感，阀芯压盖部分采用亮面镀铬金属材质，通过材质反光度的差异区分不同部件的材质属性，渲染时添加柔和的环境光，突出金属材质的厚重质感与部件之间的结构层次。组装过程中按照真实龙头的装配顺序添加配合约束，底座与安装台面添加重合约束，出水管与基座添加同轴配合与轴向定位，两个手柄分别与对应的阀芯安装位添加旋转配合，还原手柄可转动调节水流大小与温度的活动特性，整体模型完整还原了双柄水槽龙头的外部造型与内部装配逻辑，各部件之间的连接结构清晰，可用于卫浴五金产品的结构展示与设计参考。
