径向发动机配套活塞结构三维设计

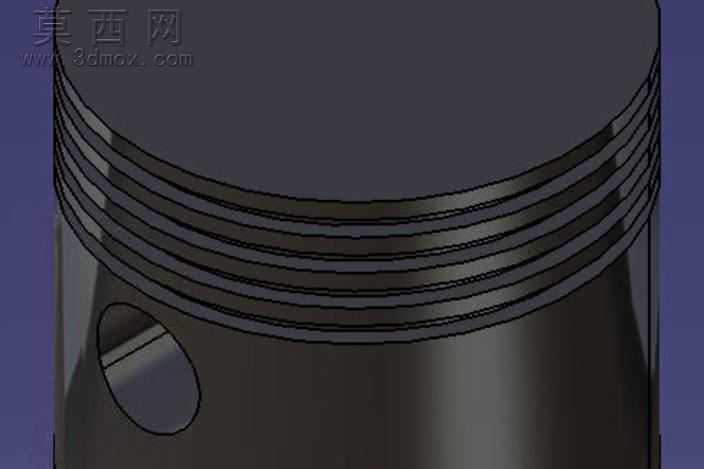

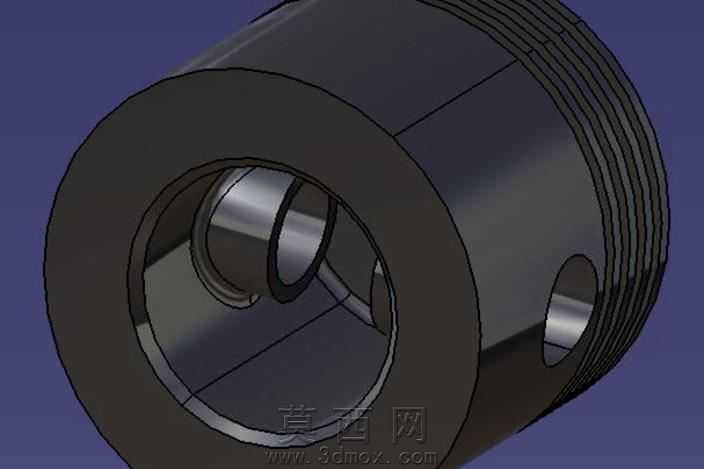

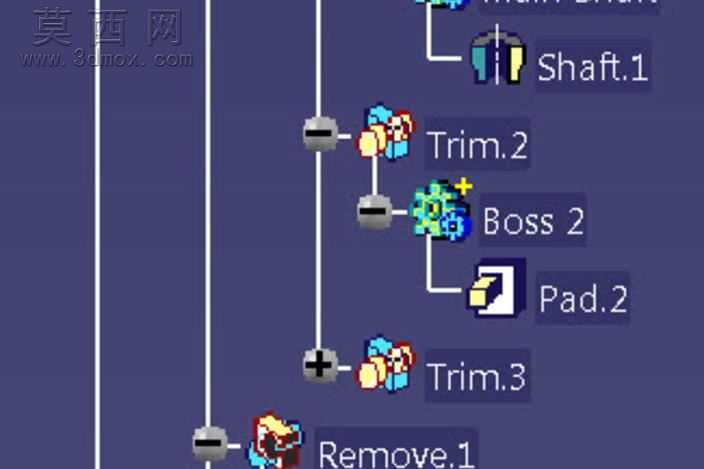

本作品为径向发动机配套使用的活塞三维建模作品，整体建模过程依托布尔运算逻辑完成结构塑造，所有草图元素均规整归集于几何组中，模型树结构清晰整洁，无冗余特征与无效参数，具备极强的可编辑性，后续若需调整活塞直径等核心参数，可直接通过修改对应草图尺寸完成更新，不会出现特征报错、结构错位等问题，适配不同规格径向发动机的改装与设计需求。模型整体采用回转体基础结构，外侧加工有连续的环形密封槽结构，用于装配活塞环实现燃烧室密封效果，侧壁开设对称的径向通孔，用于连接活塞销与传动连杆，内部为中空式减重腔体，在保证结构强度的前提下最大限度降低活塞整体重量，减少发动机运转过程中的往复惯性力，提升动力输出平顺性。建模过程中首先绘制活塞的轴向截面草图，通过回转命令生成活塞基础基体，随后依次绘制密封槽、销孔、内部腔体的截面轮廓，通过布尔求差运算完成各结构的切削成型，所有特征的尺寸参数均参考径向发动机活塞的通用设计规范设定，各部位倒角、圆角过渡均符合机械加工工艺要求，不存在无法落地生产的尖锐结构与不合理壁厚。渲染阶段采用金属哑光材质模拟活塞的铸钢基材质感，对销孔、密封槽等配合面做轻微高光处理，还原机械加工面的金属光泽效果，背景选用纯色暗调背景突出活塞主体结构，通过多角度视图完整展示活塞的外部轮廓、内部腔体与侧部销孔结构，可直观呈现活塞的整体构造与装配逻辑，能够直接用于发动机装配模拟、结构力学仿真、教学演示等多种场景。
