船舶动力推进用螺旋桨叶片三维设计

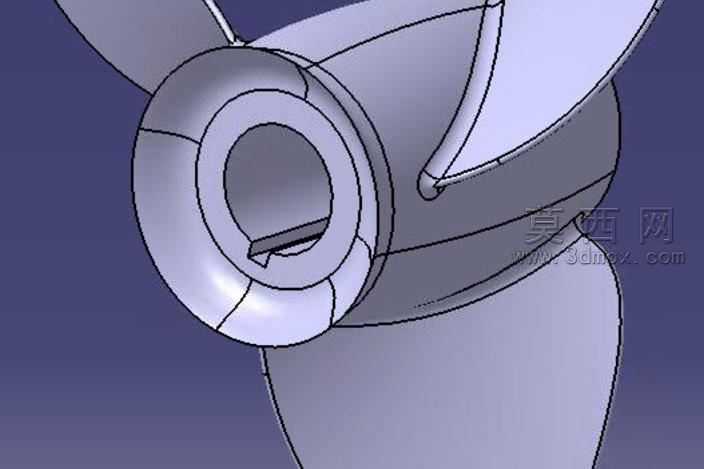

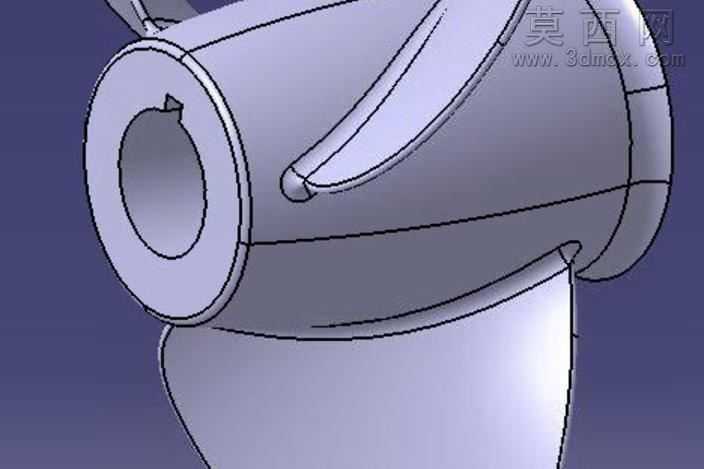

本作品为船舶推进系统核心部件螺旋桨叶片的三维参数化建模成果，建模过程以CATIA软件为核心载体，遵循船舶流体力学与机械结构设计双重规范开展全流程设计。建模初期先梳理螺旋桨叶片的核心功能需求，明确其作为船舶动力转换终端，需要将发动机输出的扭矩转化为船舶航行的轴向推力，因此整体结构围绕水动力效率与结构强度双核心展开。首先构建桨毂的基准回转体结构，精准设计中心轴孔的配合尺寸与键槽定位结构，保证后续与传动轴的装配精度，桨毂外轮廓采用渐变曲面设计，实现与叶片根部的平滑过渡，降低水流在衔接位置的紊流损耗。叶片部分采用多截面曲面混合建模方式，先根据船舶航行的工况参数确定不同半径位置的翼型截面，从叶根到叶梢依次设定截面的弦长、厚度、螺距角与拱度参数，叶根位置厚度更大以保证与桨毂连接的结构强度，叶梢位置做收薄处理优化水动力性能，同时对叶片的导边与随边做圆角过渡处理，降低航行过程中的水流冲击与空泡效应影响。建模过程中对叶片的曲面曲率做连续性校验，保证曲面光顺无折角，避免后续加工或仿真过程中出现应力集中问题。材质设定阶段，参考船舶螺旋桨的实际应用场景，为模型赋予铸造铜合金的材质属性，调整金属材质的反光度、粗糙度与环境反射参数，渲染阶段采用暗调工业背景突出模型的结构细节，通过多角度布光展现叶片曲面的流畅弧度与桨毂的精密装配结构。整体设计兼顾水动力性能与结构可靠性，可用于船舶推进系统的教学演示、结构仿真分析、加工工艺规划等场景，模型的参数化结构支持后续根据不同船舶吨位、航速需求调整叶片数量、螺距、直径等核心参数，具备较强的通用性与可拓展性。
