三轴钻床X/Y轴联动Z轴进给数控仿真结构

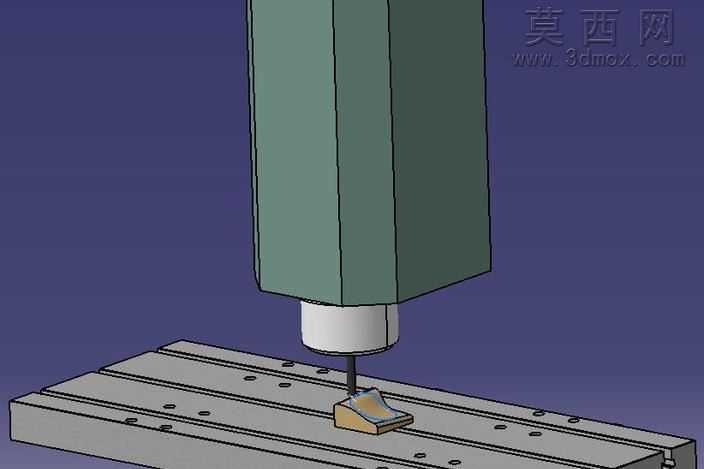

本作品为三轴钻床数控加工运动仿真三维模型，建模阶段采用自顶向下的装配设计思路，先完成整体运动逻辑的框架搭建，再逐一细化各功能部件的结构细节。模型完整还原了立式钻床的核心组成：顶部的主轴箱采用灰绿色哑光金属材质，模拟铸铁机身的磨砂质感，表面做了细微的肌理处理还原铸造件的真实外观；下方的主轴部件做了分层结构设计，上部的连接座、中部的主轴套筒、下部的装夹刀柄与钻头分别赋予不同的金属材质，刀柄部分做了亮面金属处理，钻头切削刃部分做了细微的刃口结构建模，还原刀具的真实形态。工作台部分采用带T型槽的铸铁平台结构，槽位的尺寸、间距均参考通用立式钻床的工作台标准设计，平台表面做了轻微的磨损质感处理，模拟实际加工场景下的工作台使用状态；工件部分采用异形曲面零件造型，放置于工作台的装夹垫块上，垫块赋予木质纹理材质，还原实际加工中的工装辅助件特征。运动仿真部分严格按照X、Y轴联动定位、Z轴进给钻削的逻辑设置运动副：X、Y方向的导轨滑块设置滑动副，匹配对应的运动行程参数，Z轴主轴设置进给滑动副与主轴旋转副，模拟钻削过程中主轴旋转配合Z向进给的加工动作，各运动副之间添加了逻辑联动约束，完整还原点位定位到钻削加工的完整运动流程。材质渲染阶段针对不同部件做了差异化的材质参数调整：机身铸铁件调整了粗糙度与金属度参数，避免出现过强的反光效果；运动导轨部分做了轻微的抛光金属质感，还原导轨面的加工精度；刀具部分提高了金属度与反光强度，突出高速钢刀具的材质特性；背景采用深蓝色渐变背景，突出机床主体的结构轮廓，渲染时添加了柔和的环境光与定向补光，避免部件之间出现过暗的阴影区域，清晰展示各部件的装配关系与结构细节。整个模型的结构设计完全参考通用立式数控钻床的真实结构比例，各部件之间不存在干涉问题，运动仿真逻辑符合实际数控钻床的加工动作逻辑，可用于数控加工运动原理演示、机床结构教学等场景，直观展示三轴钻削加工中各轴的运动配合关系。
