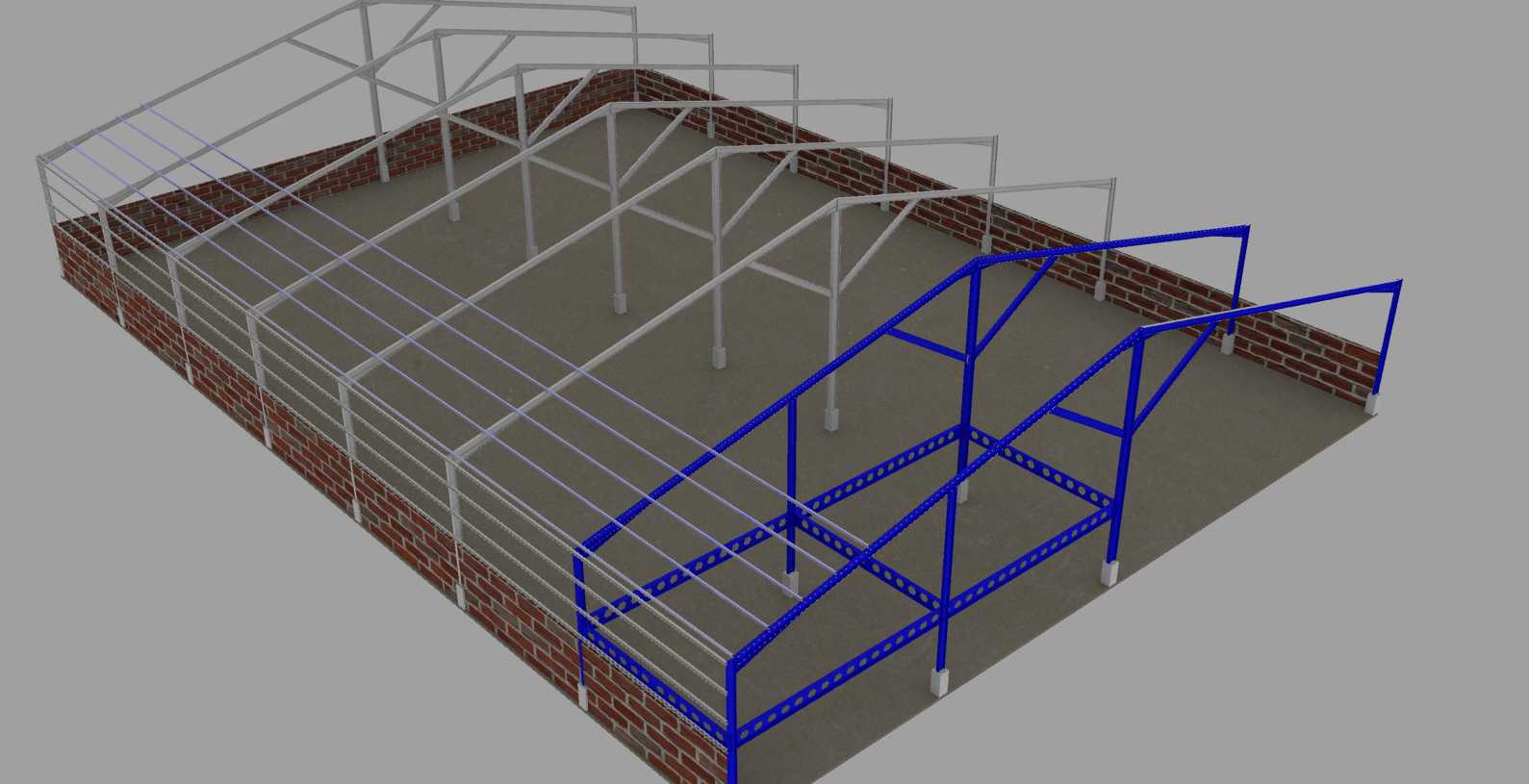

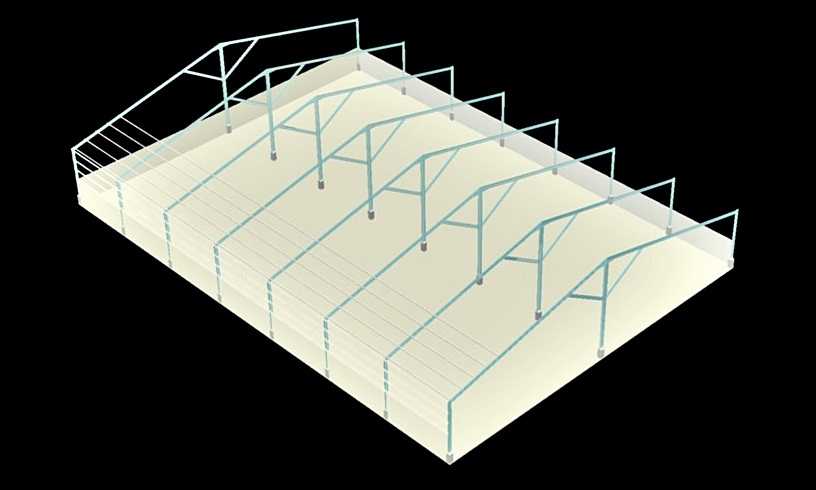

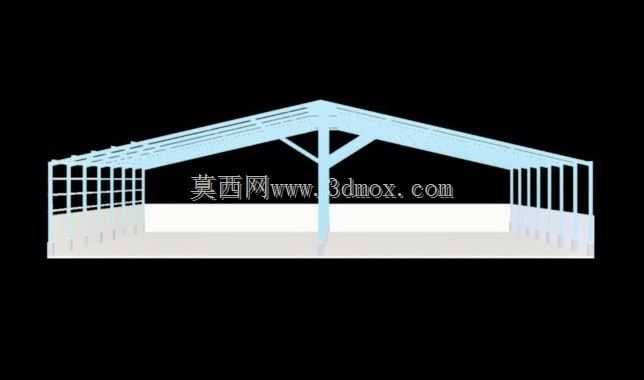

大跨度单脊双坡厂房钢结构框架

这套钢结构框架主要面向工业仓储、轻型生产厂房的建设场景，可作为农资存储仓、通用零配件生产车间、大宗物料周转库房的主体承重结构使用，能够适配常规工业场景下的堆载、轻型设备吊装、屋面附属设施安装等日常使用需求，在县域工业集中区、物流集散节点、农业生产配套仓储区都有广泛的应用空间。从实际用途来看，这套结构承担整个建筑的全部竖向与水平荷载，包括屋面自重、屋面附属的通风或采光设施重量、常规区域的雪荷载与风荷载，同时为外围围护墙板、内部管线桥架、轻型起重设备提供可靠的安装附着点位，结构整体的受力逻辑清晰，能够在常规使用工况下保持长期的结构稳定性。在功能特性设计上，这套结构采用单脊双坡的双坡屋面形式，檐角设置15度的起坡角度，既能够保证屋面雨水快速顺坡排出，避免屋面积水渗漏，也能适配大部分地区的冬季积雪滑落需求，减少屋面积雪带来的额外荷载；整体采用等跨度的排架受力形式，中柱与边柱采用等截面的型钢构件，柱顶与屋面桁架采用刚性连接，屋面设置横向水平支撑与纵向系杆，能够有效传递水平方向的风荷载，避免结构在侧向力作用下出现失稳变形；边柱外侧预留了围护墙板的安装卡槽位，可直接适配常规的彩钢夹芯板、压型钢板等围护材料，无需额外做复杂的连接节点改造，能够大幅缩短现场安装的施工周期。在设计思路上，这套结构优先考虑了大跨度空间的使用需求，内部仅设置一排中柱，将整个室内空间划分为两个等宽的大跨度区域，中间没有多余的立柱遮挡，能够最大化利用室内的使用面积，方便内部规划货架排布、生产流水线布置、大型物料的周转通行；所有构件均采用标准化的型钢截面设计，构件之间的连接节点采用高强螺栓连接形式，所有构件均可在工厂完成预制加工，运输到现场后直接进行拼装，无需现场进行大量的焊接作业，既能够保证构件的加工精度，也能降低现场施工的难度与安全风险。在外形尺寸与安装边界上，这套结构的总长度为56米，总跨度为40米，单坡跨度为20米，檐角起坡角度为15度，安装前需要按照柱网排布提前做好混凝土独立基础，基础顶面的预埋螺栓位置需要与柱脚的预留孔位精准对齐，基础的承载力需要满足结构总荷载的设计要求；结构安装完成后的室内净空高度能够满足常规轻型货车进出、3吨以下轻型起重设备的安装使用需求，整体的建筑外轮廓规整，可根据实际使用需求在纵向方向进行标准段的拓展延伸，适配不同场地长度的建设需求。
