工业通风消音箱体结构三维设计

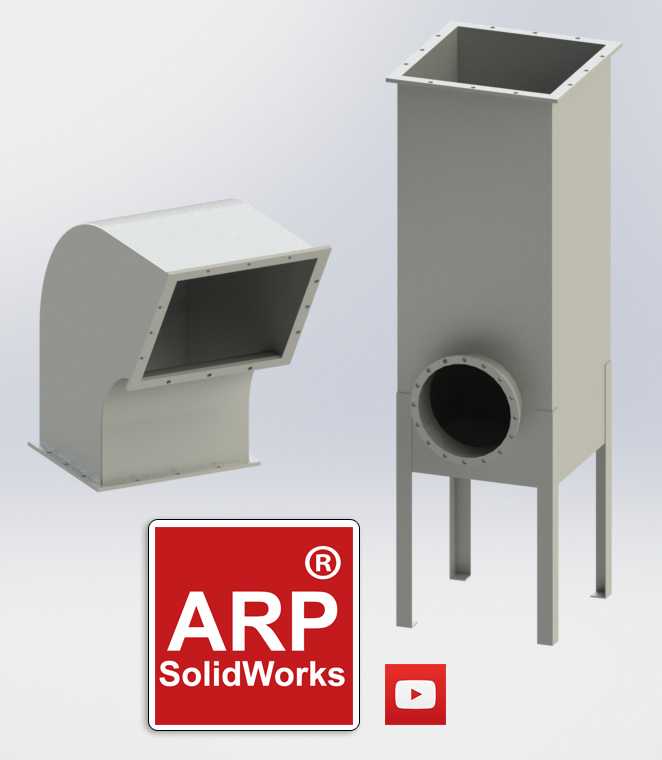

这款通风消音设备主要面向工业厂房通风换气、暖通空调系统送风排风、工业生产车间废气排放等场景设计，核心作用是在保障气流通畅输送的同时，大幅削弱气流传输过程中产生的气动噪声，避免通风系统运行时的噪音扩散到作业区域或者周边环境，满足工业场所的噪声管控要求，适配需要持续通风但对噪音限值有严格要求的生产车间、设备机房、配套辅助用房等空间。从功能特性来看，设备分为两个核心功能段，其中弯管段用于改变气流传输方向，适配不同走向的通风管路布局，减少管路弯折带来的风阻损耗，直筒立式段为核心消音腔体，内部可适配填充多孔吸声材料，气流从侧部圆形接口进入腔体后，经过消音结构的阻尼作用消耗声能，再从顶部方形法兰接口送出，在不明显提升风阻的前提下实现宽频噪声的衰减，支腿结构将主体腔体抬离安装基面，既可以避免地面积水、杂物对设备底部的侵蚀，也能预留出安装检修的操作空间。在设计思路上，两款组件的接口均采用法兰连接结构，法兰面预设均匀分布的螺栓孔位，能够和同规格的标准通风管路直接对接，不需要额外制作转接构件，降低现场安装的适配难度；弯管段采用顺滑的弧形导流结构，避免直角弯折带来的气流紊流，从源头减少气流再生噪声的产生，立式腔体采用方箱型结构，相比圆形筒体可以在有限的安装空间内获得更大的消音容积，提升中低频噪声的吸收效果，所有板材连接处均采用满焊密封设计，避免气流泄漏产生的附加噪声，同时保障通风系统的风压稳定。从安装边界来看，弯管段的进出口法兰分别对应水平和垂直两个方向，安装时需要预留对应方向的管路接驳空间，底部的安装支座可以通过膨胀螺栓直接固定在混凝土基面或者设备支架上；立式消音段的侧部圆形接口为进风口，顶部方形接口为出风口，四根支腿的安装孔位呈矩形分布，安装时需要保障基面水平，避免设备倾斜带来的管路对接错位，设备周边预留不小于半米的检修空间，方便后期对内部消音材料进行更换维护，整体结构的外形规整，没有外凸的尖锐构件，既可以独立安装在室外作为通风系统的末端消音装置，也可以多组拼接安装在通风管路中段，适配不同风量的通风系统降噪需求。
