立式铝型材框架板材切割锯结构设计

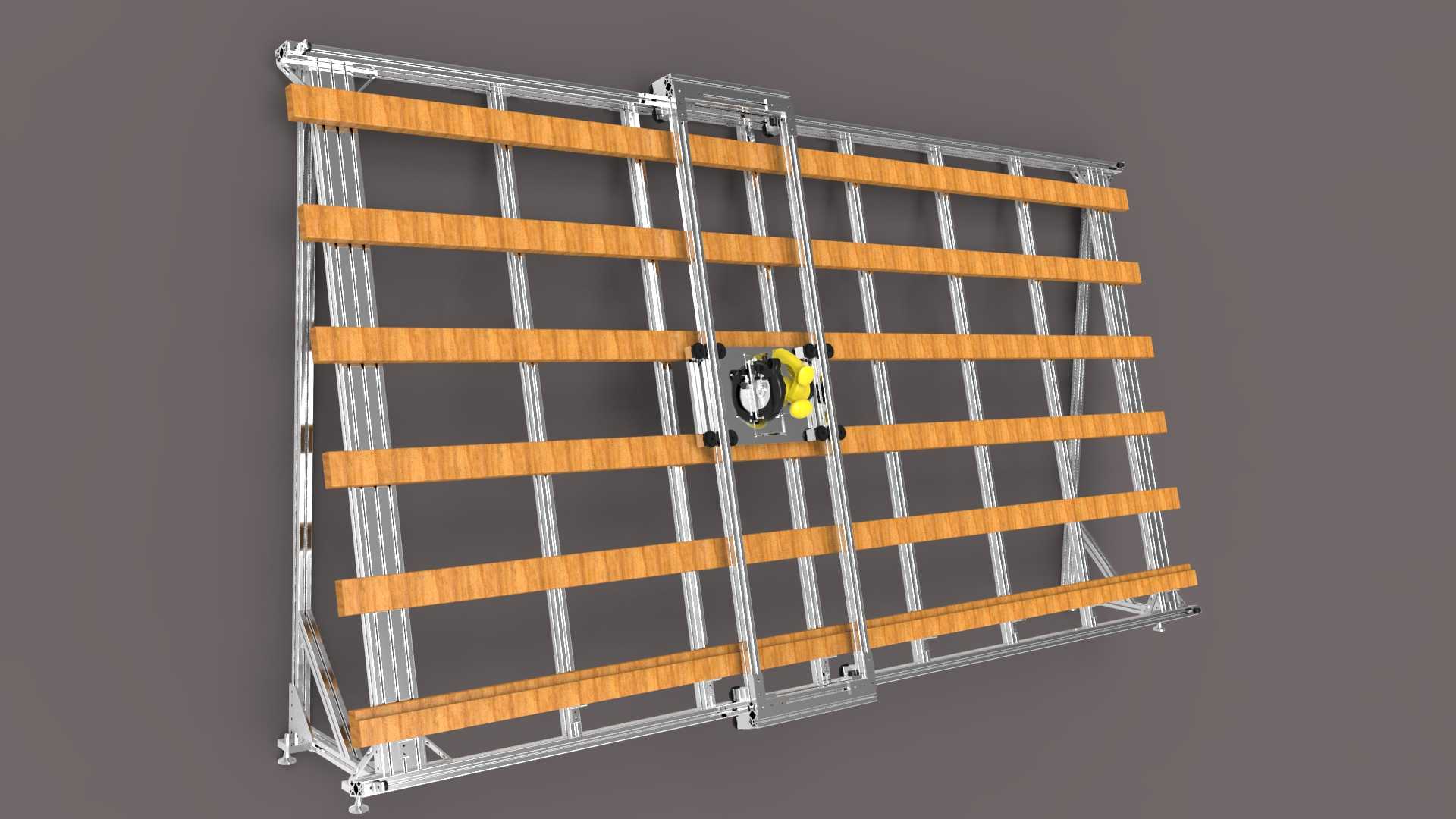

这款立式板锯主要面向板材加工、定制家具生产、装饰装修板材裁切等作业场景，针对大尺寸人造板材、实木拼板、复合板材的定尺锯切需求设计，区别于传统卧式推台锯占用横向场地空间大、长板材进料对位难度高的痛点，采用立式靠放的作业形式，让待加工板材可以直接倚靠在设备的支撑梁架上，大幅降低长尺寸板材搬运、对位的劳动强度，同时减少设备对生产车间横向空间的占用，适配中小型加工车间、现场装修作业的空间条件。设备主体框架采用工业铝型材拼接搭建，框架上横向排布多根木质支撑托梁，托梁表面做平整打磨处理，既能够为待切割板材提供均匀的支撑力，避免板材悬空变形影响锯切精度，也能在锯切过程中为锯片提供退让空间，防止锯片切伤设备主框架。锯切机头采用跨架式安装结构，卡装在框架两侧的纵向导轨上，可以沿着导轨做稳定的上下升降移动，同时机头自身可沿横向横梁做水平方向的滑动，配合机头自带的角度调节结构，既能够完成板材的直边定尺裁切，也可以实现不同角度的斜向锯切作业，满足板材拼接、异形构件加工的多样化裁切需求。设备底部设置可调式支撑脚，可以根据作业地面的平整度调整支撑高度，保证整体框架的水平与垂直精度，避免框架倾斜导致锯切端面出现斜度误差。在设计过程中，重点考量了操作的便捷性与作业安全性，机头的操作手柄设置在符合人体工程学的高度位置，操作人员站在设备正面即可完成机头的移动、进给操作，无需大幅度弯腰或抬手；框架整体的宽度与高度适配常规1220*2440mm标准尺寸板材的靠放需求，安装时仅需保证设备背面与墙面预留少量检修空间，正面预留操作人员站立与板材周转的空间即可完成布设，不需要额外搭建复杂的安装基座。锯切过程中，板材倚靠在支撑托梁上，靠侧边定位挡块完成尺寸定位后，操作人员推动锯切机头沿着预设轨迹进给，即可完成高精度的锯切作业，相比手持切割设备，锯切端面的平直度更好，尺寸误差控制范围更小，同时立式结构让锯切产生的木屑可以自然下落，便于集中清理，减少作业面的木屑堆积，降低清理维护的工作量。
