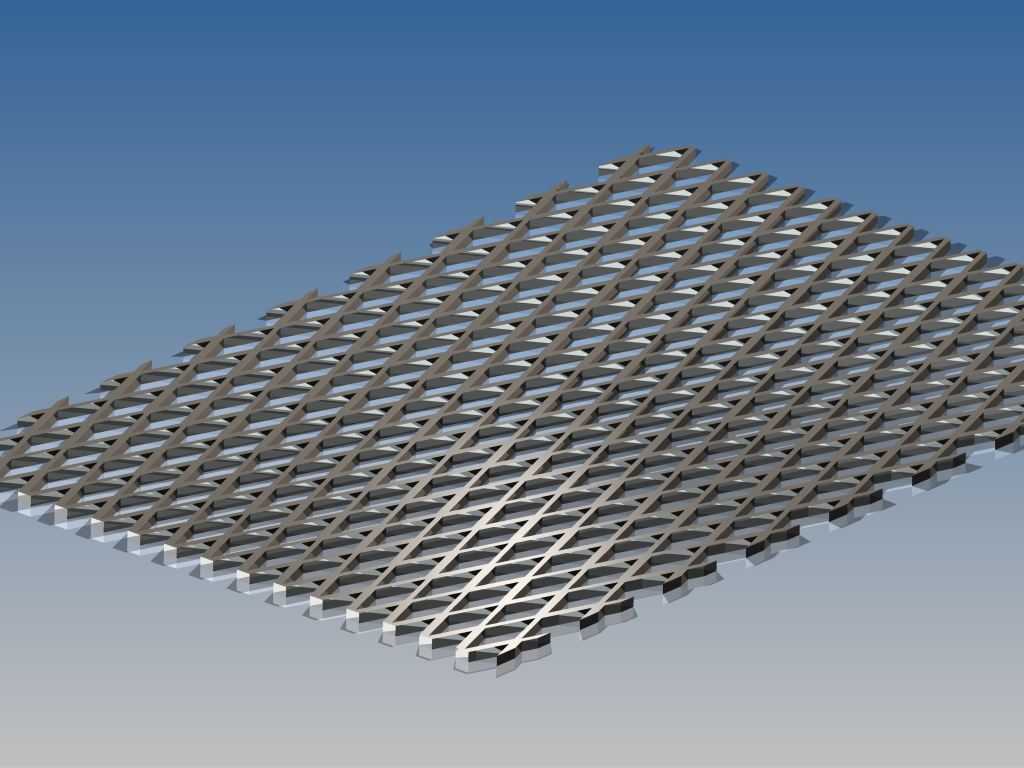

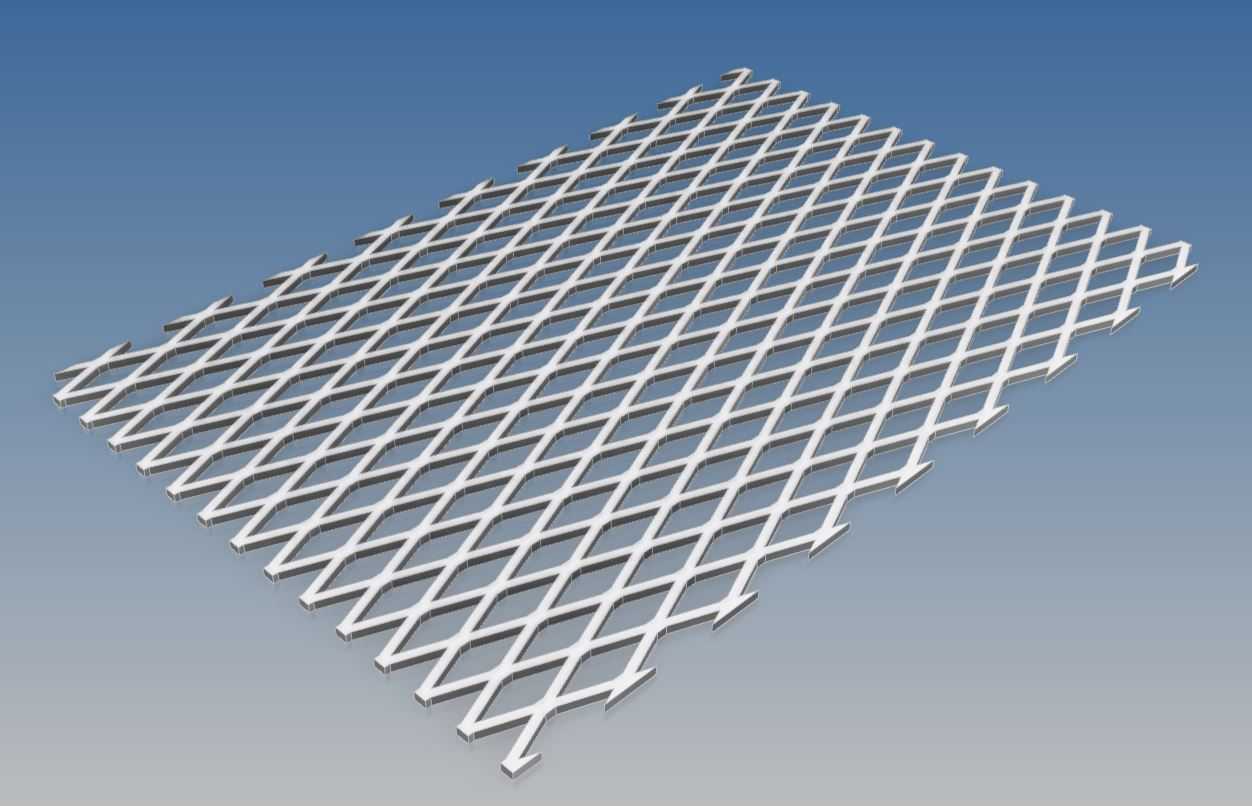

参数化三角菱形扩张金属网板结构

这款参数化三角菱形扩张网板，是金属板材经无切削拉伸扩张工艺成型的通透网状构件，在工业与民用领域有着极为广泛的应用场景。在建筑外立面装饰领域，它可作为幕墙内衬网、遮阳通风网使用，既能够遮挡外部视线保护室内隐私，又不会阻碍空气流通与自然光线穿透，同时菱形交错的肌理还能为建筑立面增添富有秩序感的工业质感；在工业设备防护场景中，它常被用作设备防护罩、通风散热网、车间隔离围网，均匀分布的菱形网孔可在保证通风散热效率的前提下，有效阻挡异物侵入设备运转区域，同时避免人员误触内部危险构件；在市政与交通领域，它可作为道路声屏障内衬、桥梁防抛网、施工区域临时防护围栏，兼具结构强度与通透视野，不会给通行人员带来压抑感；在筛分与过滤场景中，调整网孔尺寸后的扩张网还可用于颗粒物料分级筛分、流体粗滤等工况，一体成型的结构不会出现网孔脱落变形的问题。

从产品功能特性来看，这款扩张网板采用一体拉伸成型工艺，不存在焊接、编织网常见的节点松脱、开焊断裂问题，整体结构强度远高于同克重的编织金属网，板材经扩张后形成的立体菱形棱边带有自然的强化结构，抗冲击、抗剪切性能优异，同时板材扩张后重量仅为原板材的几分之一，大幅降低了材料用量与结构承重负担。网板表面的连续菱形网孔均匀一致，通透率可通过调整扩张参数灵活控制，既能满足不同场景的通风、透光、透声需求，也能适配不同粒径的筛分防护要求。

在设计思路上，这款模型采用全参数化逻辑构建，所有结构尺寸均可通过参数快速调整：可根据使用需求调整原板材厚度，适配从轻质装饰到重载防护的不同载荷要求；可调整菱形网孔的长、短对角线尺寸，匹配不同的通透率与防护等级要求；可调整网板整体的长宽边界尺寸，直接适配不同安装场景的尺寸需求，无需反复重新建模，大幅提升设计迭代效率。模型构建时还原了扩张网板的真实成型结构，每个菱形网孔的棱边过渡、板材拉伸后的自然倾角都与实际生产的产品一致，没有过度简化结构细节，可直接用于后续的工程装配、效果渲染与工艺校核。

从安装边界来看，这款扩张网板为平板式结构，四周预留平直的板材安装边，可直接采用压条配合螺栓、拉铆钉固定在框架结构上，也可通过折边工艺加工成带加强边的网板构件，安装时无需额外裁切即可适配常规的框架模数，网板的立体棱边结构也可提升与固定压条的贴合摩擦力，避免长期使用后出现网板松动移位的问题。
