离心泵爆炸视图结构展示三维设计

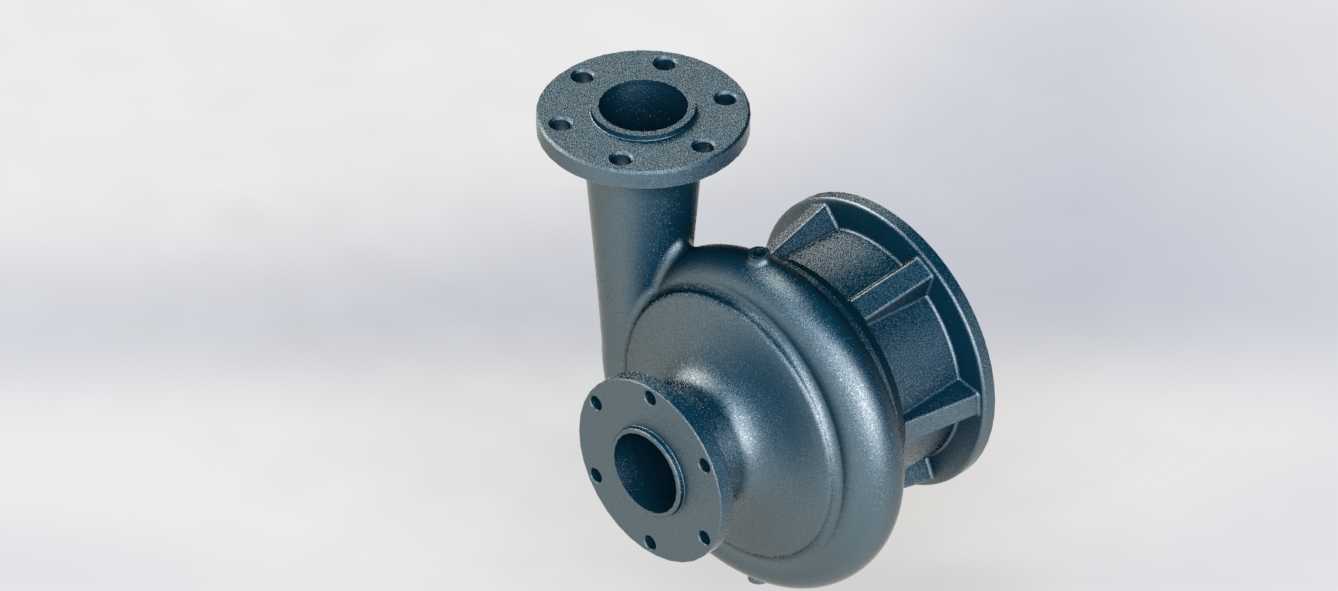

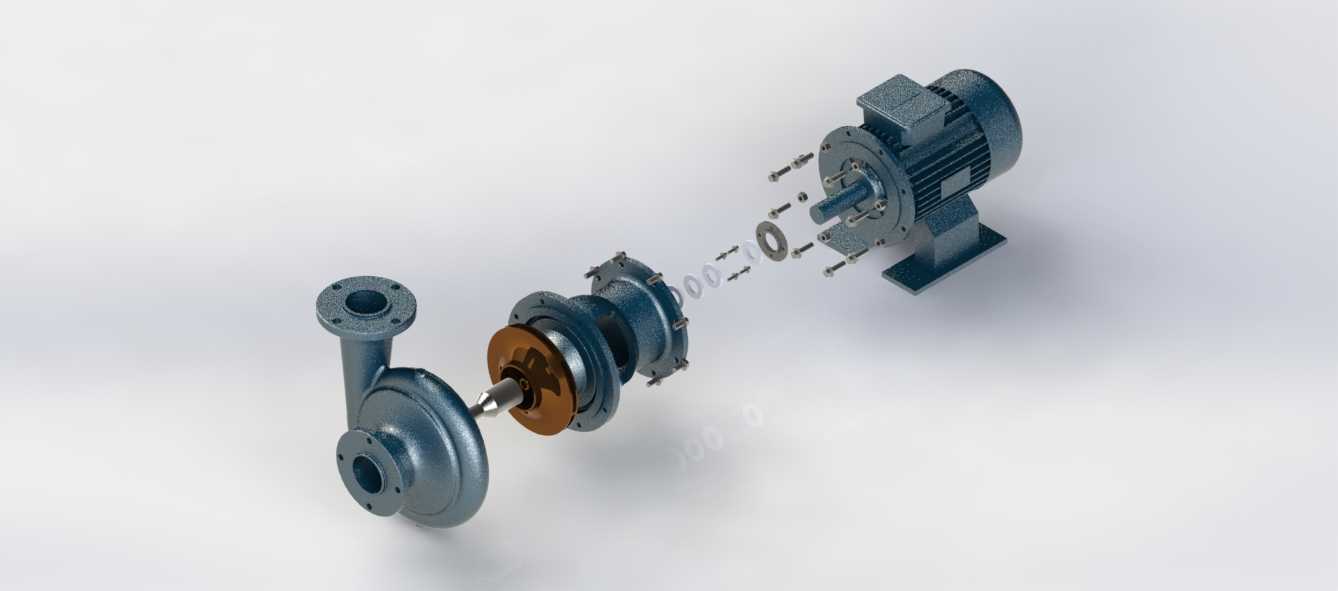

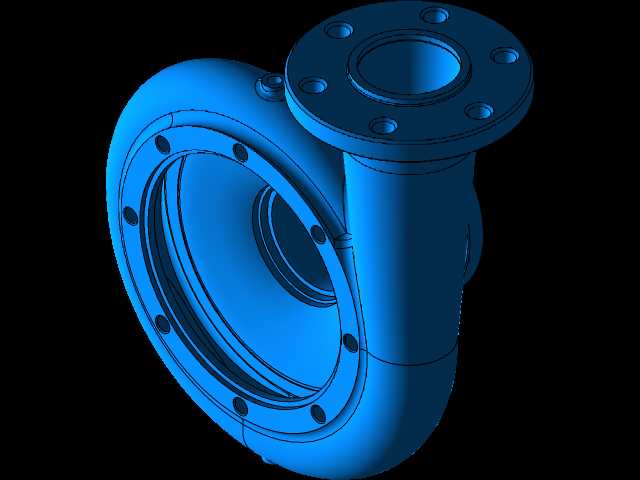

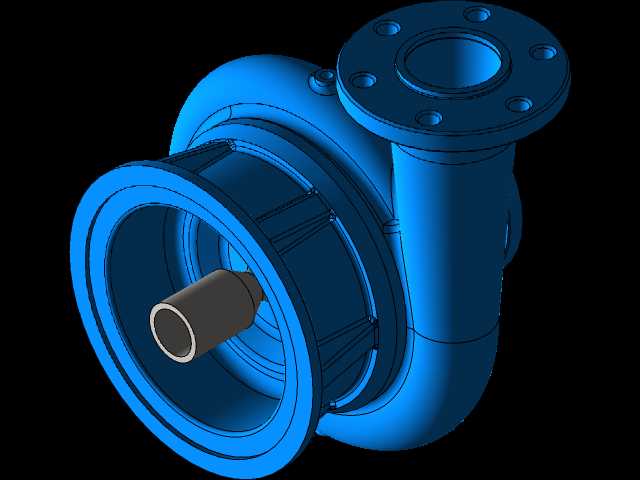

这款离心泵的三维结构设计，围绕工业流体输送场景的实际使用需求展开，可广泛应用于矿山给排水、生产流程流体输送、循环水系统搭建等多个工业场景，承担清水、低浓度工矿介质的增压输送任务，是生产系统中保障流体稳定循环、定向输送的核心动力设备。从实际用途来看，该泵通过叶轮高速旋转产生的离心力对介质做功，实现流体的压力提升与定向输送，可适配不同管路的压力需求，保障输送链路的稳定运行。在功能特性设计上，模型完整还原了离心泵的全部分装组件，从驱动端的电机、连接用的联轴器，到泵体端的密封组件、叶轮、蜗壳泵体、进出口法兰，每一处结构都按照实际装配逻辑排布，清晰展现各部件的装配位置与配合关系，能够直观呈现泵体运行时的动力传递路径与介质流道走向，方便设计人员校核装配间隙、优化流道结构。设计思路上，这款模型采用爆炸视图的呈现形式，将原本装配为一体的各部件沿装配轴线方向有序拆分，既保留了各部件的相对位置逻辑，又能清晰展示每一个零件的外形结构与配合面特征，兼顾了整体装配关系展示与单个零件结构呈现的双重需求，可用于产品结构教学、装配工艺梳理、安装作业指导等多个场景。从外形尺寸与安装边界来看，模型严格按照常规卧式离心泵的实际安装尺寸比例构建，底部机座的安装孔位、进出口法兰的连接尺寸、电机与泵体的同轴度配合边界都做了精准还原，能够直接用于安装空间的预留校核、管路对接位置的前期规划，避免现场安装时出现尺寸干涉、对接错位的问题。泵体的进出口采用法兰连接结构，能够适配常规工业管路的连接标准，机座的支撑结构做了加强设计，可降低设备运行时的振动幅度，提升长时间运行的稳定性，密封组件的位置预留了足够的维护操作空间，方便后期更换密封件、检修叶轮等日常维护作业开展。
