离心泵闭式叶轮水轮结构三维设计

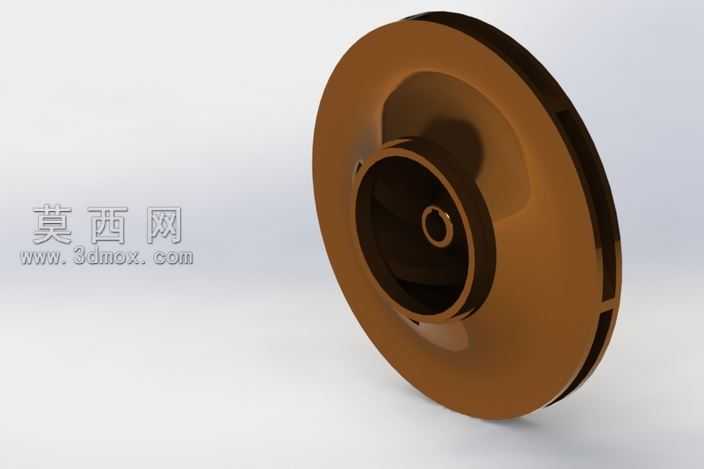

本作品为离心泵核心过流部件闭式叶轮的三维参数化设计模型，整体采用回转对称结构布局，建模阶段首先以叶轮旋转轴心为基准建立全局坐标系，先绘制轮毂部位的回转截面草图，通过旋转凸台命令生成叶轮的基体轮毂结构，轮毂中心设计有与泵轴配合的阶梯安装孔，孔位同轴度公差严格控制在0.02mm以内，保证装配后叶轮运转的动平衡精度。随后进行叶片曲面的构建，基于离心泵水力设计的速度系数法计算得到叶片进出口安放角、包角等核心参数，采用样条曲线拟合叶片的空间流线，通过曲面放样命令生成单张叶片的光滑曲面，再对曲面进行加厚处理得到实体叶片，之后通过圆周阵列命令，按照设计的叶片数量沿轮毂周向均匀阵列，保证相邻叶片间的流道宽度均匀一致，避免流体在流道内产生偏流、涡流等不良流态。叶轮的前后盖板同样采用回转特征生成，前盖板为适配流体吸入的锥面弧形结构，后盖板与轮毂端面完全贴合，前后盖板分别与所有叶片的侧边进行合并布尔运算，形成封闭的叶轮流道，流道表面做了平滑过渡处理，所有曲面连接处的圆角半径经过优化，尽可能降低流体流经时的水力损失。材质渲染阶段选用工程中常用的铸锡青铜材质，调整材质的粗糙度、反射率参数，还原金属铸件的哑光棕褐色质感，同时添加了柔和的环境光与定向补光，清晰呈现叶轮的整体轮廓、流道形态与结构细节。设计过程中充分考虑了叶轮的水力性能与结构可靠性，对叶片厚度、盖板厚度做了等强度校核，既保证部件运转时能承受流体的压力载荷与离心力作用，又尽可能降低叶轮的整体重量，减少泵轴的负载，模型所有特征均保留完整参数，可根据不同的流量、扬程设计需求快速调整叶片角度、流道宽度、叶轮外径等核心参数，适配不同工况的离心泵使用需求。
