黑色止动限位插接式功能组件结构设计

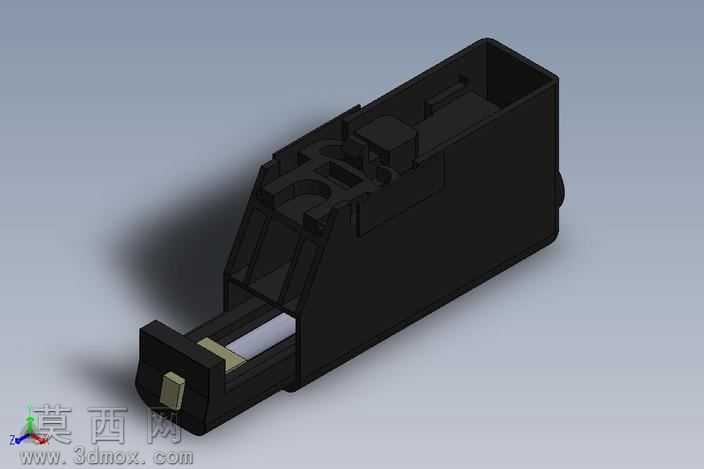

本作品为一款止动限位功能组件，采用三维参数化建模方式完成全结构设计，建模过程中对各部件的装配公差、配合间隙进行了严谨的参数设定，确保各活动部件可实现预期的相对运动效果。模型整体采用一体化壳体搭配滑动插接芯体的结构布局，外壳为一体式注塑成型的腔体结构，建模时对外壳的内壁导向槽、侧边定位凸台、端部卡扣结构都进行了精细化的特征还原，通过拉伸、切除、扫描等建模命令完成壳体的复杂曲面与加强筋结构设计，保证壳体在轻量化的前提下具备足够的结构强度。滑动芯体部分采用分层式结构设计，前端设置有止动卡合端头，中部设置有导向限位块，建模过程中对芯体与壳体的配合面进行了公差匹配，预留了合理的滑动间隙，同时对芯体上的弹性卡扣结构进行了细节还原，可实现滑动到位后的自动锁止功能。渲染阶段采用哑光黑色工程塑料材质作为主体材质，通过调整材质的粗糙度、反光度参数还原工业塑料的真实质感，对滑动配合面添加了轻微的磨砂纹理效果，增强模型的真实感。灯光布置采用三点布光方案，主光源提供主要照明并投射柔和阴影，辅助光源补全暗部细节，轮廓光勾勒模型边缘结构，最终渲染图清晰展现了组件的内部结构与外部形态。设计过程中优先考虑组件的功能性与装配可行性，所有结构特征均符合实际注塑加工的工艺要求，避免出现倒扣、壁厚不均等不利于生产的结构问题，同时对止动行程进行了参数化设定，可根据实际使用需求快速调整滑动行程与卡合力度，适配不同的安装使用场景。
