手动螺旋式装订压平工装设备

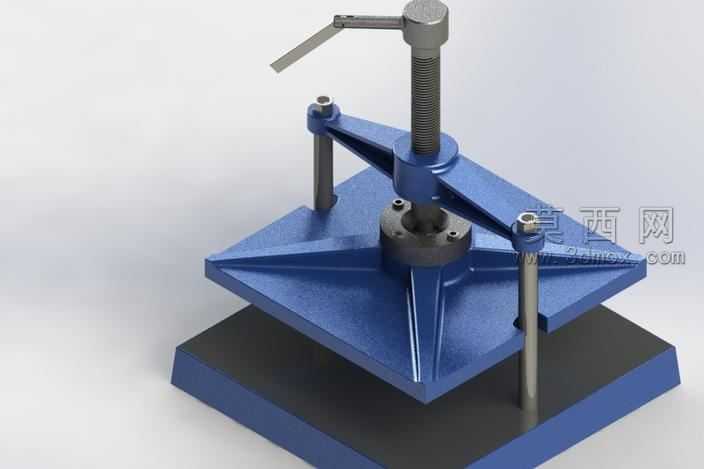

该模型为手动螺旋驱动的装订压平工装，整体采用立式框架式结构设计，建模过程中先完成底部基座的特征搭建，基座采用双层叠合结构，下层为厚重的方形承托底座，上层为带十字加强筋的压合承载平台，通过拉伸、凸台、切除特征完成平台表面的加强筋结构建模，保证承载平台的结构刚性，避免压合作业时出现形变。中部的施压核心采用梯形丝杠传动结构，建模时精准绘制丝杠的螺纹牙型特征，搭配顶部的转动手柄，手柄通过杠杆结构与丝杠顶端连接，可通过手动扳动手柄带动丝杠旋转实现竖向进给，丝杠底部连接方形压头，压头与承载平台尺寸匹配，保证压合时受力均匀分布在待压合的装订物料表面。两侧设置竖向导向光轴，光轴穿过上层承载平台的导向孔，与顶部的固定支架连接，建模时通过配合约束保证光轴与平台的同轴度，避免压头下压过程中出现偏移歪斜。材质渲染阶段，基座、承载平台、压头、支架等结构件采用蓝色金属烤漆材质，调整材质的粗糙度、反光度参数模拟金属漆面的质感，丝杠、导向光轴、手柄等传动部件采用银灰色金属材质，添加细微的磨砂纹理还原金属加工面的真实质感，底部承托底座采用深灰色哑光橡胶材质，模拟防滑垫的视觉效果，提升模型的真实感。设计思路围绕手动装订作业的压平需求展开，整体结构无需外接动力，通过螺旋传动的增力特性，仅需手动施加较小的力即可获得较大的压合力，导向结构保证压合精度，十字加强筋的平台设计在减轻整体重量的同时保证结构强度，整体尺寸紧凑，适合小型文印、装订场景使用，可完成装订前的纸张、册页压平作业，保证装订成品的平整规整。建模过程中对所有活动部件添加了运动配合约束，可模拟手柄转动、丝杠进给、压头下压的完整动作流程，各部件的连接关系、装配间隙均按照实际加工装配的标准设置，模型结构完整无缺失特征，可直接用于结构展示、作业原理演示以及后续的工程图导出。
