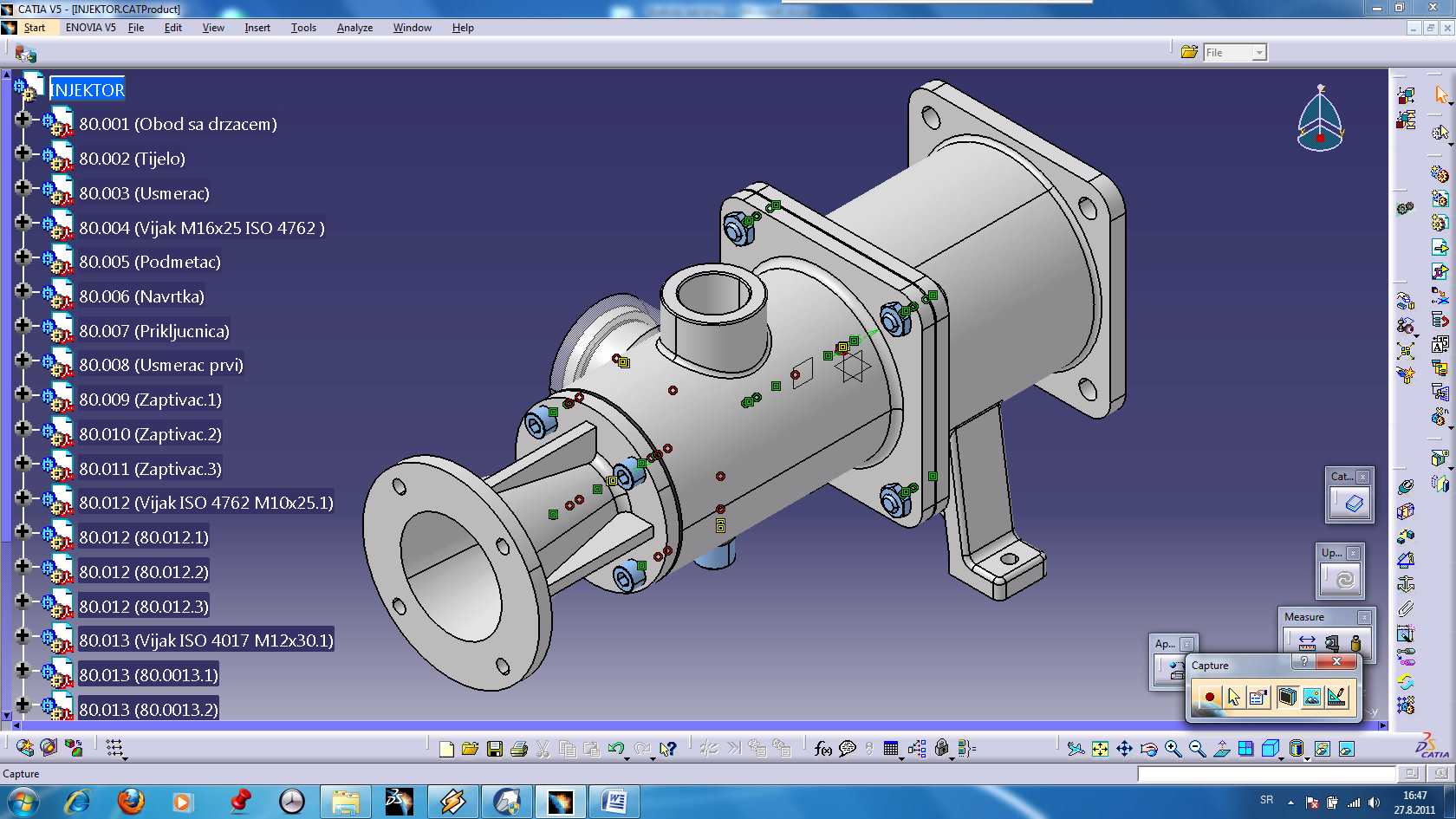

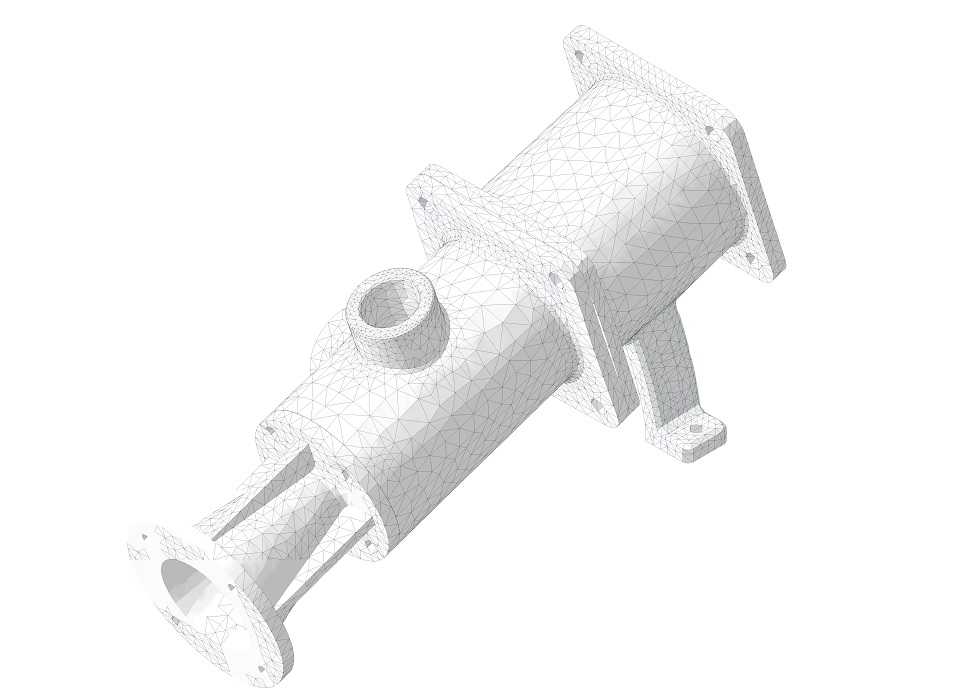

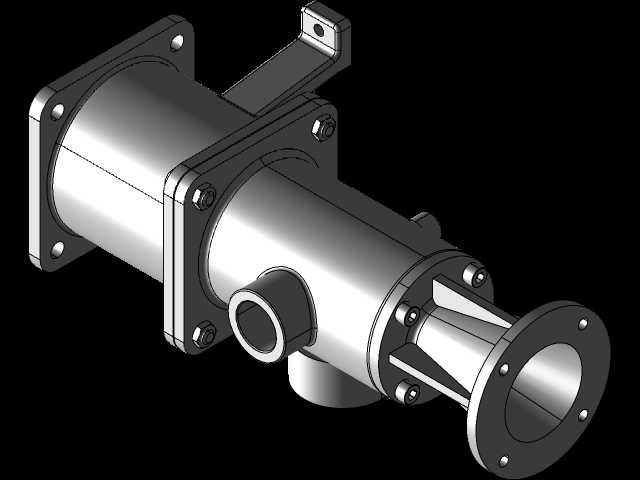

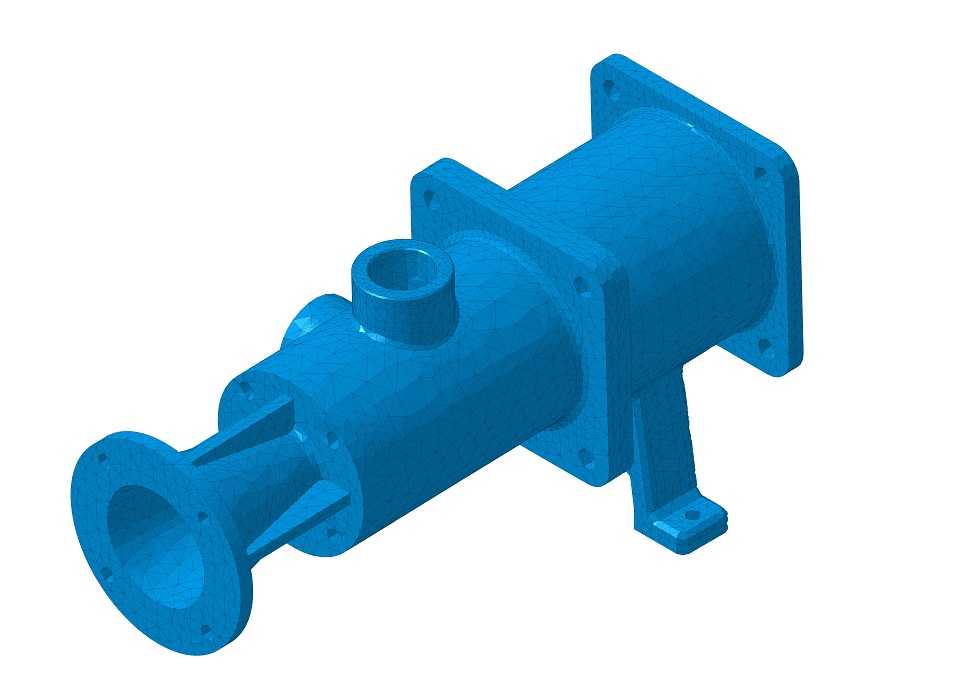

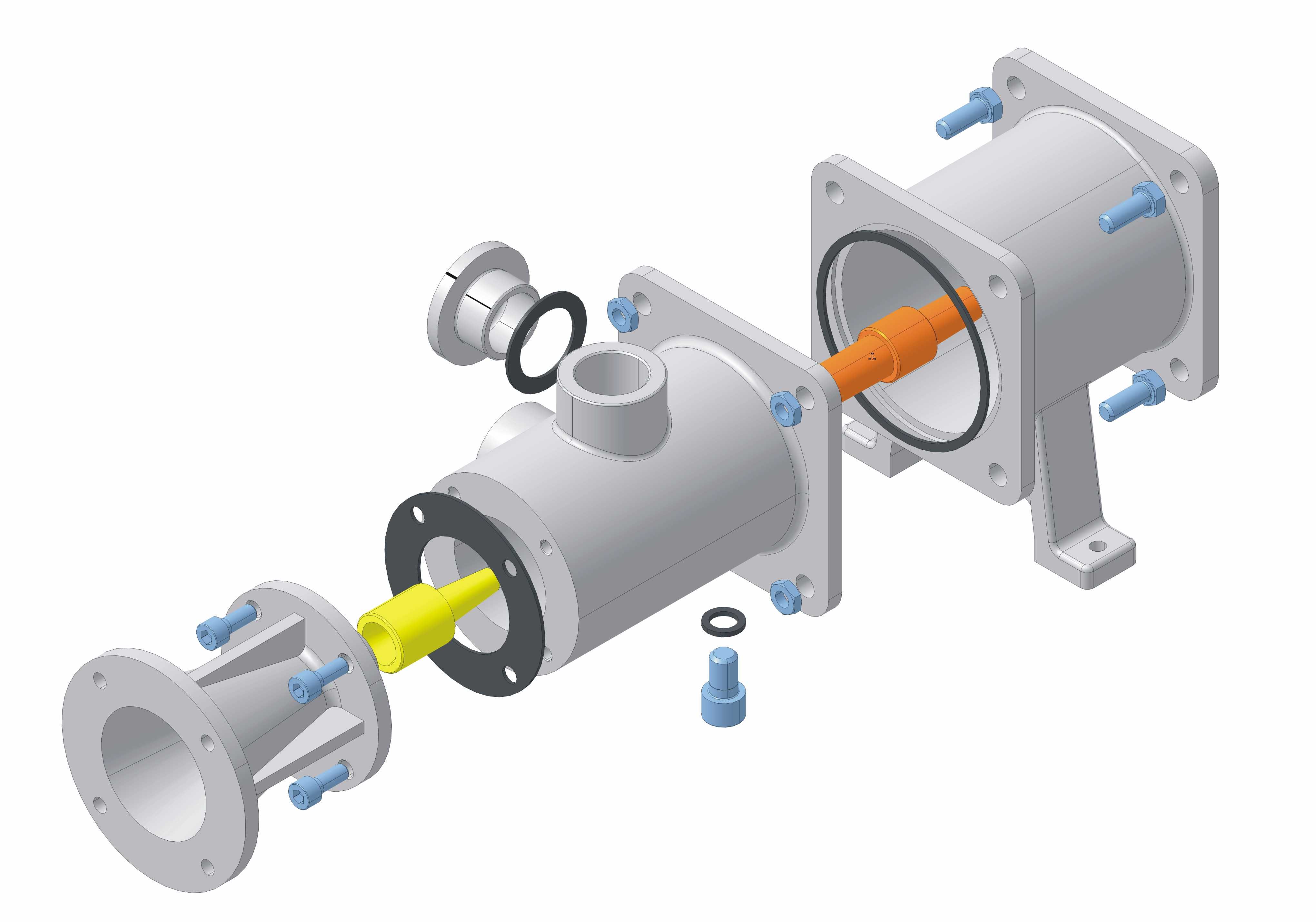

燃油喷射系统用喷油器结构设计

该喷油器作为内燃机燃油供给系统的核心精密部件，广泛应用于车用柴油发动机、工业固定动力机组、工程机械动力单元等场景，承担着将高压燃油精准雾化并按工况时序喷入燃烧室的核心功能，其雾化效果、喷射精度、密封可靠性直接决定动力设备的燃烧效率、排放水平与运行稳定性。从结构设计来看，该模型完整还原了喷油器的分体式装配逻辑，主体采用多段法兰对接结构，通过带定位止口的法兰面实现各腔体的同轴装配，法兰间设置耐油橡胶密封圈实现高压油路与外部环境的静密封，避免燃油渗漏与外界杂质侵入油路。整体结构沿轴向依次布置进油连接段、油量调节腔段、喷嘴雾化段，各段通过六角螺栓实现刚性连接，支撑脚设置在主体中段位置，可适配发动机缸盖侧装、顶装等多种安装姿态，安装法兰面预留的螺栓孔位符合主流中小排量柴油机的安装边界，轴向总长度适配常规缸盖的安装深度，径向最大轮廓尺寸避开了缸盖周边的气门、摇臂等运动部件，不会产生装配干涉。设计过程中充分考虑了高压工况下的结构强度需求，主体腔体采用厚壁承压结构，可承受燃油喷射过程中的高频脉冲压力，内部油路做了平滑过渡处理，减少燃油流动过程中的压力损失与紊流产生；外露的调节螺栓、密封堵头均采用标准紧固件规格，便于后期维护拆解。喷嘴端采用渐缩式流道设计，配合内部的针阀偶件安装位，可实现高压燃油的细碎雾化，让燃油与进气充分混合，提升燃烧充分度；进油端采用法兰对接结构，可适配高压油管的快速连接，密封端面的平面度设计满足高压密封要求，避免长期运行后的渗漏问题。各密封件的安装槽位尺寸经过匹配设计，既保证密封圈压缩量处于合理区间实现可靠密封，又避免压缩量过大导致密封圈过早老化失效。整体结构兼顾了加工工艺性与装配便利性，各分体部件均可通过常规车削、铣削工艺完成加工，装配顺序符合实际生产的装配流程，可直接用于喷油器的结构教学、装配工艺验证以及配套动力系统的布局校核工作。
