山地自行车浮动式碟刹制动盘结构设计

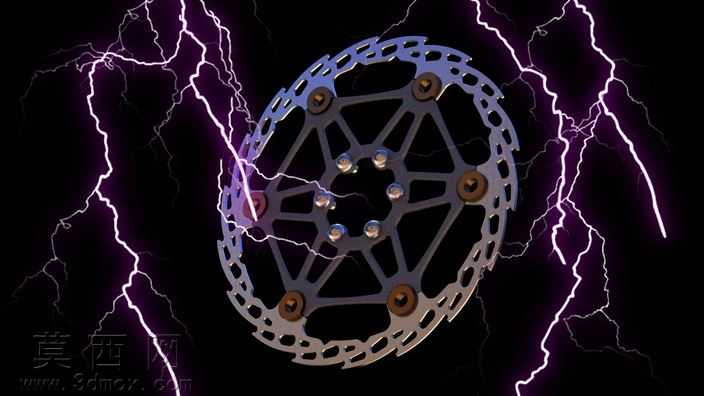

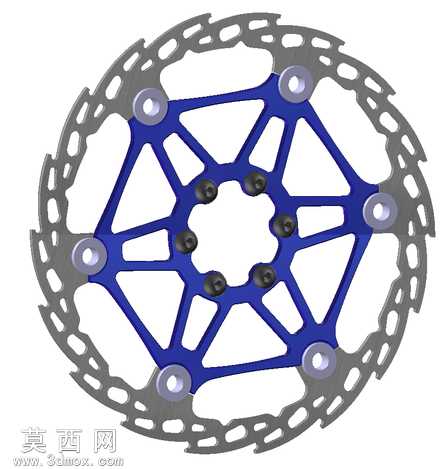

本作品为山地自行车用浮动式碟刹制动盘三维建模成果，建模过程中严格参照民用山地车碟刹安装的通用标准尺寸，还原了浮动碟的分体式结构特征。整体模型分为外摩擦盘片、中心连接蜘蛛架、连接铆钉、安装锁附螺钉四个核心组成部分，建模时先通过草图绘制外盘片的外轮廓与散热镂空槽线，采用拉伸命令生成基础盘体，再通过阵列命令均匀排布外沿的镂空散热结构，这类镂空结构既可以降低制动盘整体重量，也能在制动过程中引导空气流通带走摩擦热量，避免长时间制动出现热衰减问题。中心蓝色蜘蛛架部分采用高强度铝合金材质的渲染设定，建模时通过多边形草图拉伸生成主体，再对边角做圆角过渡处理，模拟真实产品的CNC加工倒角特征，蜘蛛架上均匀分布的六个安装孔位严格匹配标准六钉碟刹花鼓的安装孔距，保证安装适配性。外盘片与中心蜘蛛架之间通过六个带浮动间隙的铆钉结构连接，建模时还原了铆钉的台阶结构，预留了微小的浮动间隙，模拟真实浮动碟刹盘受热时可以小幅形变、避免刹车抖动的结构特性。中心区域的锁附螺钉采用标准内六角盘头螺钉模型，均匀排布在中心安装位，还原真实产品的锁附结构。材质渲染阶段，外摩擦盘片赋予不锈钢磨砂金属材质，添加细微的表面纹理模拟真实碟盘使用后的摩擦痕迹，中心蜘蛛架赋予蓝色阳极氧化铝材质，调整金属粗糙度与反光度参数还原阳极氧化表面的细腻质感，铆钉与螺钉部分赋予亮面金属材质，区分不同部件的材质差异。整体建模过程中对所有装配间隙做了精准控制，既保证各部件的装配关系符合真实机械结构逻辑，也通过镂空结构的均匀排布实现了轻量化与结构强度的平衡，散热槽的走向经过优化，能够在车轮转动时形成导流效果提升散热效率，浮动连接结构的设计可以抵消制动过程中产生的热形变，提升刹车手感的稳定性与制动安全性，整体模型结构完整，细节还原度高，可用于自行车制动系统的结构展示、改装参考以及相关教学演示场景。
