轻量化管式框架倒三轮陆地飞车结构设计

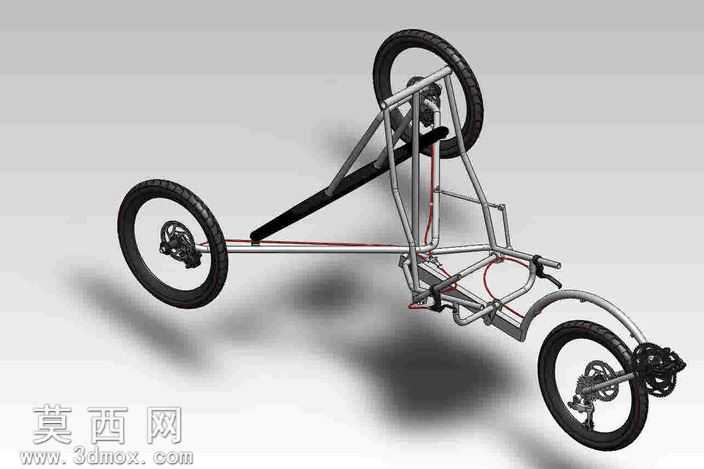

本作品为采用三维建模软件完成的创意倒三轮陆地载具设计，整体采用外露管式桁架框架作为核心承载结构，建模过程中优先以基准线搭建整车的空间骨架定位，依次完成前转向轮组、后双驱动轮组、主承载梁、操控组件安装位的特征搭建，每一处管材衔接位置都做了贴合焊接工艺的圆角过渡处理，还原金属管材裁切、拼焊的真实加工特征。材质渲染阶段，主车架部分采用哑光银灰色金属材质，模拟薄壁铬钼钢管的磨砂金属质感，管材表面添加细微的使用划痕与金属氧化纹理，提升真实感；轮组部分采用黑色橡胶胎面搭配金属辐条与碟刹制动结构，胎面添加细密的防滑胎纹纹理，刹车卡钳与碟片做了分色处理，还原制动组件的金属与复合材料搭配质感；外露的操控拉线采用半透明红色塑料外皮材质，模拟刹车与传动拉线的外层保护套效果，车架局部的黑色结构件采用哑光工程塑料材质，区分不同部件的材质属性。结构设计上采用前单轮转向、后双轮承重的倒三轮布局，前转向结构通过延长的操控把臂直接连接前轮转向节，转向行程预留充足，避免转向过程中出现结构干涉；后双轮通过横向连接轴与主车架尾部衔接，轮组内侧集成碟刹安装位，可适配常规的线拉或油压制动组件；主车架中部预留了驾乘人员的乘坐安装位，可后续加装座椅、脚踏等附属组件，车架前部的延伸支架可适配加装动力组件，无论是人力驱动还是加装小型动力单元都有充足的安装空间。设计思路围绕轻量化、易加工、高可玩性的方向展开，整体框架全部采用标准规格的圆管拼接而成，加工时仅需完成管材裁切、拼焊即可完成车架主体制作，无需复杂的模具开模工序，大幅降低制作门槛；轮组采用通用的小型自行车轮组规格，配件获取难度低，便于后期维护替换；整车的重心经过建模阶段的配重模拟，将主要承重区域设置在前后轮组的中心位置，避免行驶过程中出现前倾或后翻的风险，外露的框架结构也为后续个性化改装预留了充足的拓展空间，创作者计划在结构验证完成后开展实际的飞行适配测试，探索该类轻型载具的多场景应用可能。
