胡斯瓦纳900R摩托车前叉前端总成

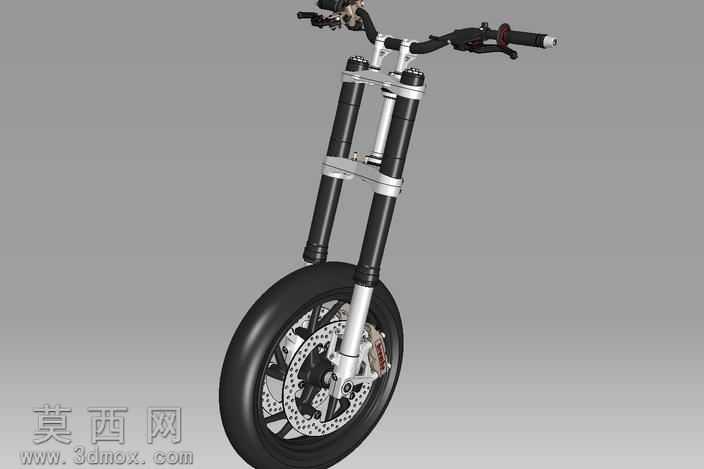

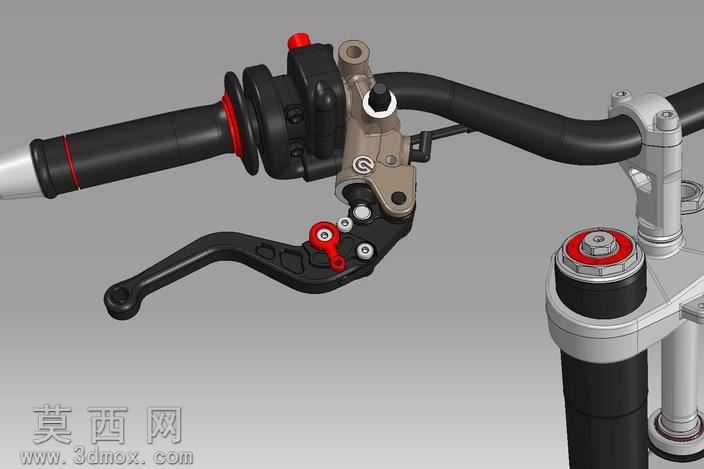

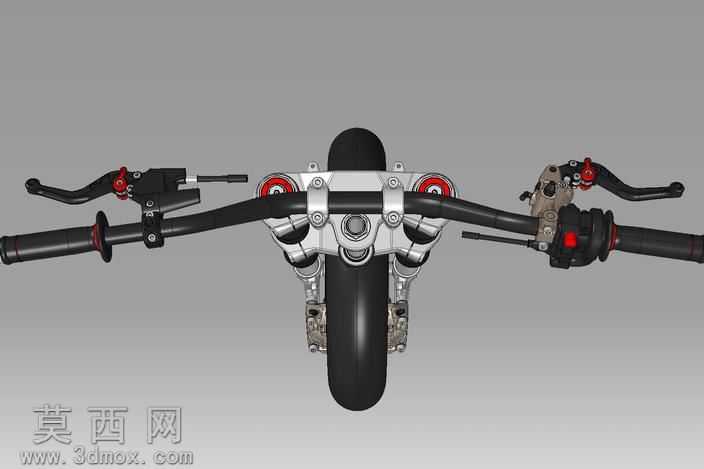

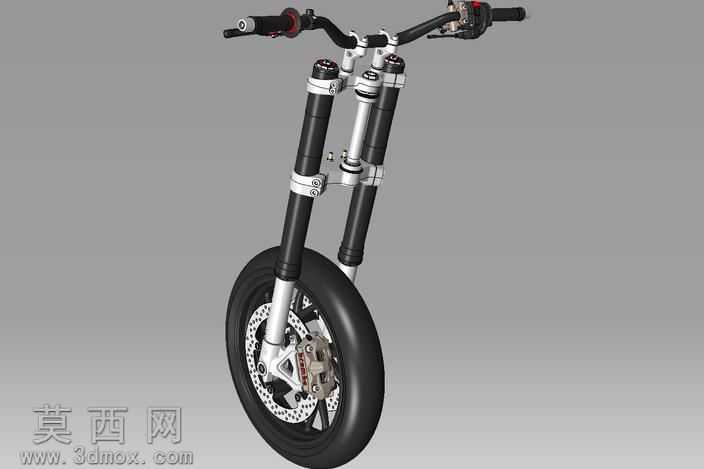

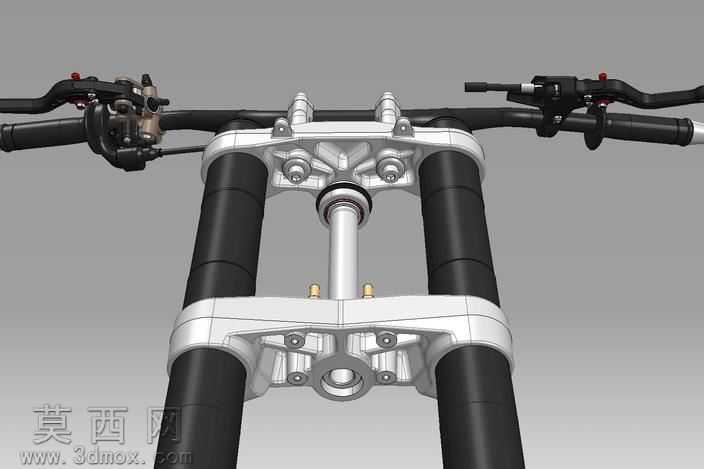

本作品为胡斯瓦纳900R摩托车前端结构的三维建模成果，建模过程以实车逆向测量数据为核心依据，所有零部件的界面尺寸均按照实物1:1还原，保证模型结构精度与真实部件完全匹配。建模阶段重点还原了可调式萨克斯前减震的完整结构，包含减震外管、内管、上下联板、调节旋钮、固定卡扣等细节，每一处连接结构的装配间隙都参考实车参数设置，确保部件间的装配关系符合真实机械逻辑。前轮部分完整还原了轮毂、辐条、打孔刹车盘、对向四活塞刹车卡钳的结构，刹车盘的通风孔洞、卡钳的活塞腔、刹车片的摩擦层都做了精细化建模，轮胎表面的胎纹、侧壁标识也按照实物纹理做了对应刻画，还原橡胶部件的质感特征。车把部分包含握把、油门转把、控制按键、手把堵头、上联板固定座等细节，握把的防滑纹理、按键的凹凸造型都做了结构还原，省略了大灯总成、前翼子板、灯光开关等非核心参考部件，聚焦前端行走与转向核心结构的呈现。渲染阶段针对不同部件赋予对应材质，减震金属管采用亮面镀铬金属材质，减震调节部分采用磨砂铝合金材质，轮胎采用哑光黑色橡胶材质，刹车盘采用高碳钢金属材质并做了细微的磨损质感处理，卡钳采用金属烤漆材质，车把握把采用软质橡胶材质，通过材质区分清晰展现不同部件的质感差异。模型前叉参照凹陷29毫米的静态参数设置，还原自行车上的静态凹陷状态，支持在装配环境中调整相关参数适配不同的展示需求。建模过程中特意标注了转向轴轴承外圈的英制尺寸参数，规避CAD建模过程中因尺寸制式差异产生的结构故障，虽然拉杆部分并非完全复刻原厂原始结构，但从结构强度与装配适配性角度做了优化，保证模型的结构合理性。前叉与前轮部分可作为独立子装配体单独调用，适配单独项目中对前叉、前轮部件的使用需求，无需调取整车模型即可完成前端结构的装配参考。
