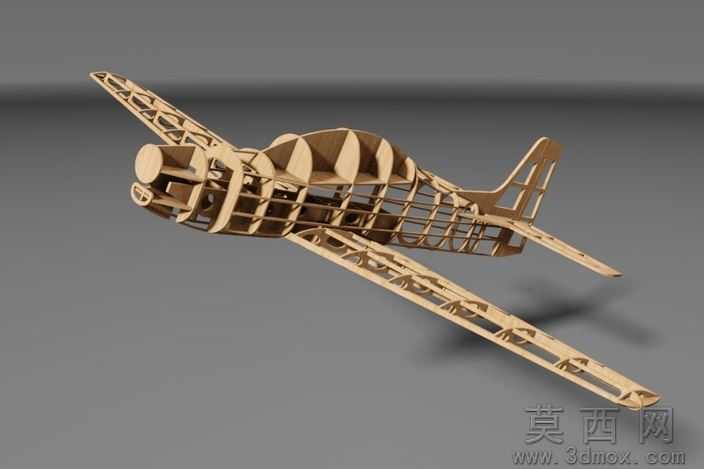

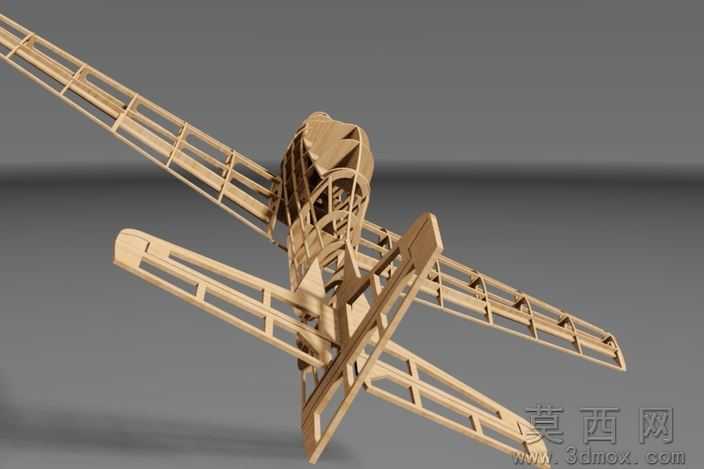

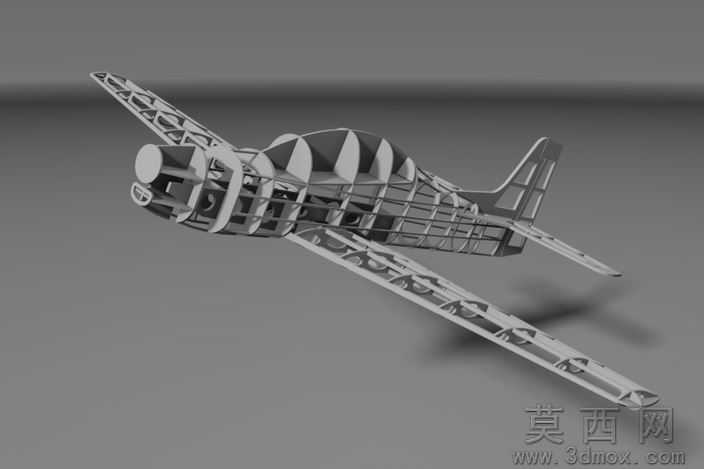

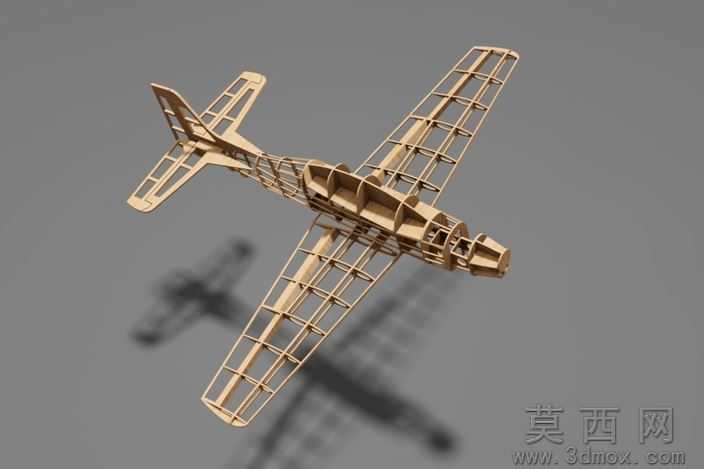

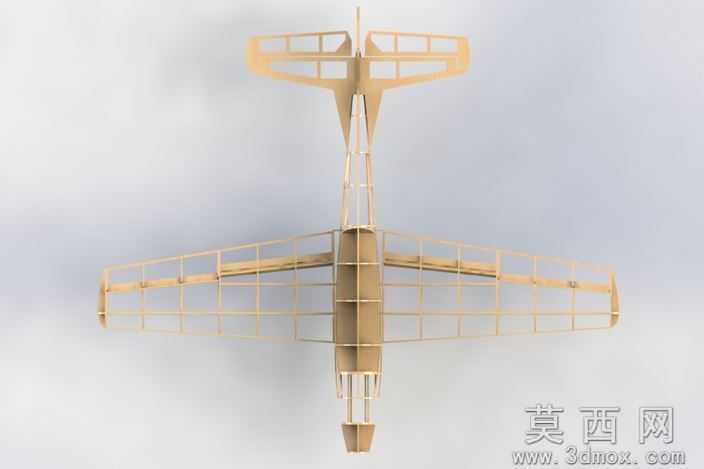

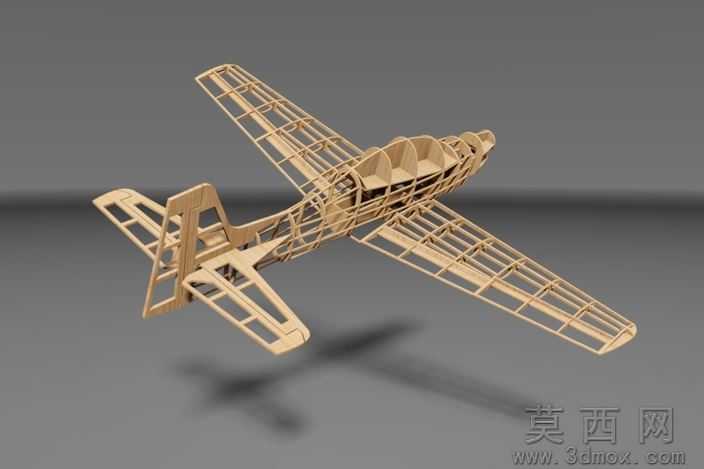

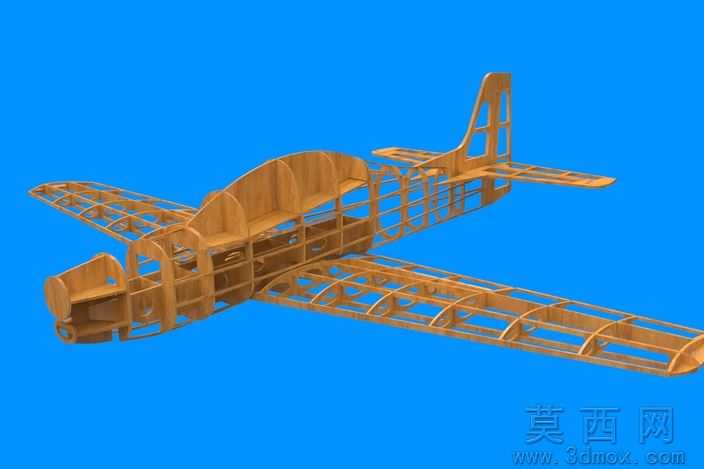

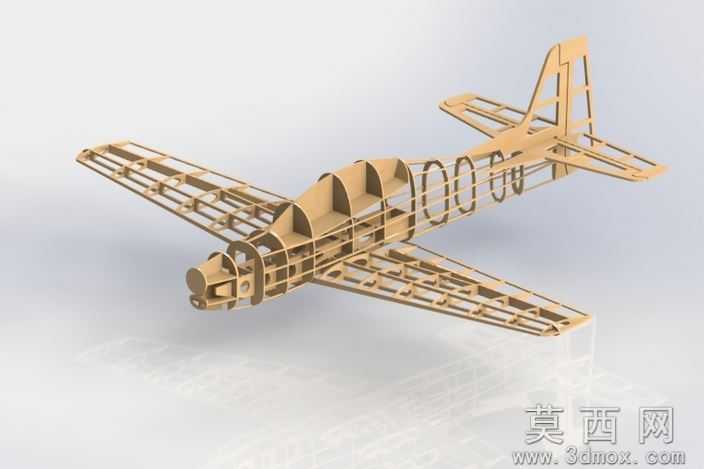

巴西巨嘴鸟Tucano教练机木质骨架拼装模型

本模型以巴西航空工业Tucano教练局-312真机为原型进行等比例缩放建模，完整还原真机的骨架结构特征，建模流程遵循从整体轮廓到局部细节的递进逻辑：首先导入真机三视图作为参考基准，绘制机身纵向主梁、翼梁的中心定位线，确定整机1200×1050mm的展示尺寸比例，随后依次拆分机身隔框、翼肋、尾翼支撑、起落架安装位等独立构件，每一个构件都绘制精准的榫卯插接卡口，卡口公差控制在0.1mm范围内，确保拼装时无需胶水即可实现紧密咬合。参数设计阶段严格遵循木质拼装模型的加工特性，所有板材厚度统一适配3mm椴木层板的切割规格，机身隔框按照真机气动外形依次排布弧度，从机头引擎段到机尾尾椎段的隔框尺寸逐步收窄，机翼部分的翼肋完全匹配克拉克Y翼型的曲线参数，预留了蒙皮粘贴的基准台阶，尾翼部分的垂直安定面、水平安定面骨架均做了轻量化镂空处理，在保证结构强度的同时降低整体重量。渲染材质阶段采用真实椴木层板的纹理贴图，还原激光切割后木质板材的浅黄原木质感，边缘做轻微的碳化深色处理模拟真实切割效果，场景搭配柔和的漫反射天光，突出骨架结构的层叠通透感，清晰展现每一处插接结构的位置关系。结构原理上完全复刻真机的半硬壳式骨架受力逻辑，机身纵向主梁承担主要弯曲载荷，环形隔框维持机身截面形状，机翼采用双梁式结构搭配密集翼肋传递升力，尾翼骨架通过快拆榫卯与机身末端连接，所有构件无额外紧固件，完全依靠插接结构的摩擦力实现整体稳固，拼装完成后可作为静态展示摆件。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，可直接导入SolidWorks2013及以上版本进行参数编辑，也适配UG、ProE、Catia等主流三维设计软件，STL格式可直接用于3D打印验证结构，DXF格式可导出为激光切割刀路直接用于板材加工。研发教学应用层面，该模型既可以作为航空爱好者的拼装手工玩具，也可用于中小学航空科普课程的结构演示教具，帮助学习者直观理解固定翼飞机的骨架受力逻辑与气动外形设计原理，同时也可为木质拼装模型的创业者提供完整的设计参考，直接对接激光切割加工实现小批量生产，也可作为SolidWorks软件教学中曲面建模、装配体设计、工程图导出的综合练习案例。
