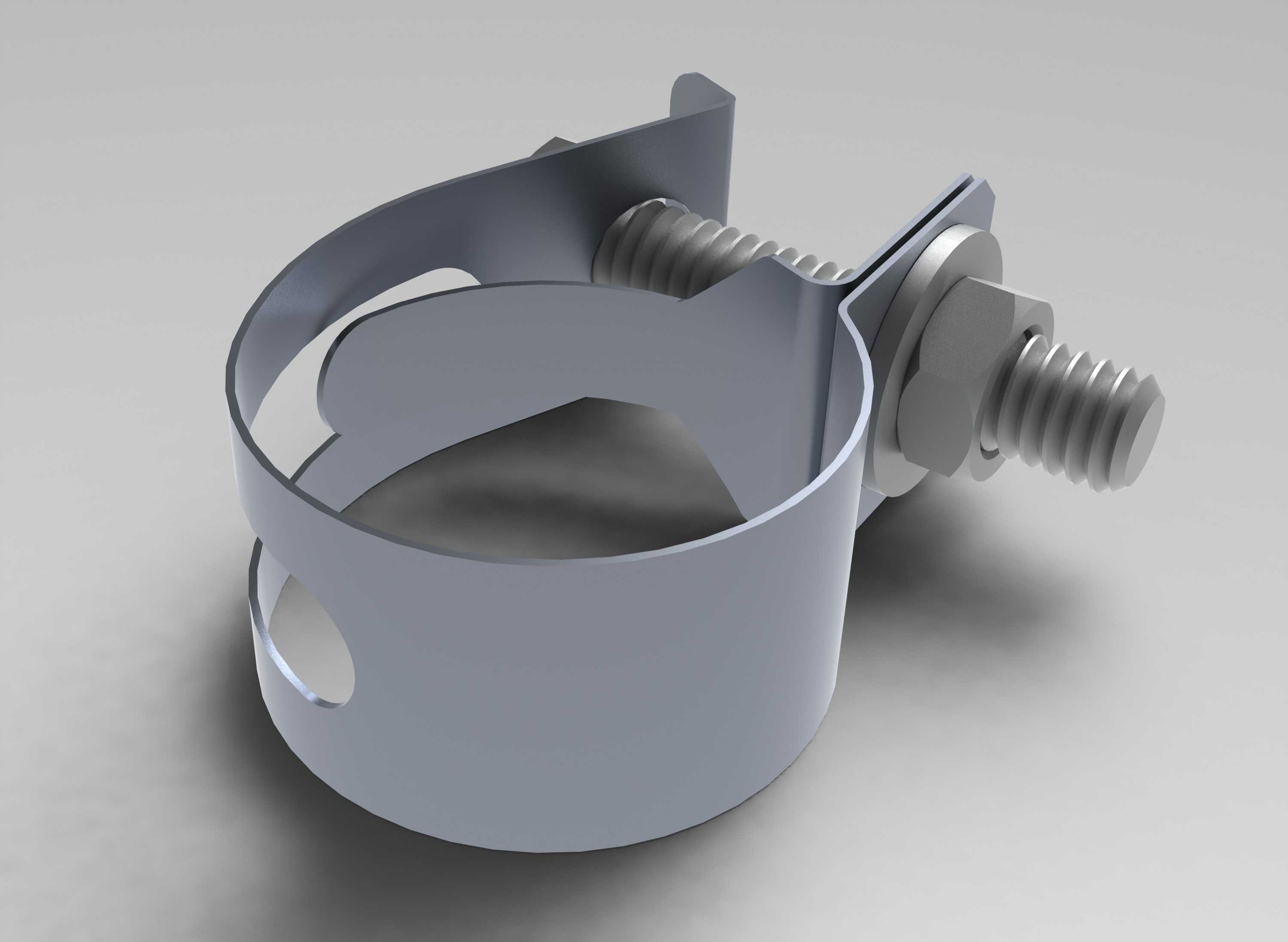

可调式钢带喉箍紧固连接件结构设计

这款可调式钢带紧固喉箍，是流体输送管路系统中应用极为广泛的通用紧固连接件，日常多用于软硬管路对接位置的锁紧固定，在民用给排水、车用油路气路、小型液压气动回路、农用灌溉管路、家电给排水管路等场景中都能见到它的身影，核心作用是为管路对接处提供均匀持续的径向抱紧力，避免管路内部带压流体从对接缝隙渗漏，同时抵消管路工作过程中产生的轻微振动、轴向拉扯力，防止管路受外力拉扯出现松脱移位的问题。

从功能设计层面来看，这款喉箍采用了单侧螺栓调节的锁紧结构，通过旋转端部的螺栓即可带动钢带环的有效抱紧直径连续变化，适配32mm到37mm区间的不同外径管路，20mm的钢带宽度能够在锁紧时将抱紧力均匀分散到更大的管路接触面积上，相比窄带喉箍更不容易割伤软质管路外壁，也能避免局部压强过大导致的管路变形、密封失效问题。钢带本体上预留的镂空定位槽，既可以在螺栓旋紧过程中为钢带收束提供精准的导向，避免钢带收束时出现偏斜、卡滞，也能在保证结构强度的前提下减少钢材用料，降低零件自身重量，同时提升喉箍对不同管路外径公差的适配能力，哪怕管路外壁存在轻微的圆度误差，也能通过钢带的微变形实现全周贴合抱紧。

设计过程中充分考虑了实际安装的边界条件：端部的螺栓头采用标准外六角结构，安装时无需特殊定制工具，使用常规活动扳手、套筒甚至适配的螺丝刀即可完成锁紧操作，安装空间仅需预留螺栓端部的操作余量即可，无需在管路周向预留过大的操作空间，非常适合管路排布密集、操作空间狭窄的设备内部装配场景。喉箍整体采用冲压弯折工艺成型，钢带边缘做了圆角钝化处理，既不会在安装过程中划伤操作人员手部，也不会割伤橡胶、硅胶这类软质管路的外壁，长期使用过程中即使管路受温度变化出现热胀冷缩，钢带的弹性变形量也能自动补偿管径变化，持续维持稳定的抱紧力，不会因为温度波动出现锁紧力下降、渗漏松脱的问题。和传统的钢丝喉箍相比，这款宽带喉箍的抱紧力分布更均匀，密封可靠性更强，抗振动松脱的能力更优，能够适配带一定工作压力的流体管路紧固需求，在中小管径管路的快速装配场景中具备极强的实用价值。
