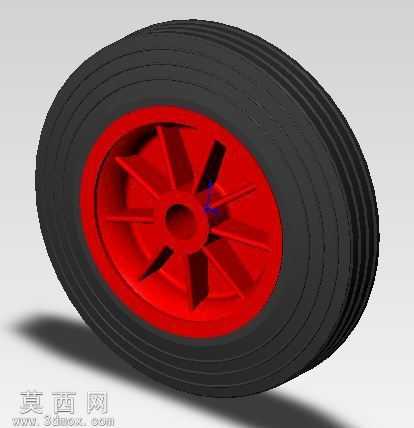

红色辐条轮毂橡胶塑料车轮设计

本车轮模型采用三维参数化建模方式完成整体构建，建模过程中先对车轮的整体尺寸进行基准定位，以中心轴孔为核心基准建立全局坐标系，依次完成轮毂与轮胎两大部分的结构搭建。轮毂部分采用多辐条对称式结构设计，建模时先绘制单根辐条的截面轮廓，通过圆周阵列命令完成全部辐条的均匀排布，辐条之间预留均匀的镂空槽位，既可以降低轮毂整体重量，也能保证结构受力均匀，轮毂中心设计有适配安装轴的通孔，孔位周边做了加厚处理，提升安装部位的结构强度，轮毂边缘设计有与轮胎配合的限位凸台，保证轮胎装配后不会出现横向窜动。轮胎部分采用橡胶材质的仿真设计，建模时先绘制轮胎的截面轮廓，通过旋转命令生成轮胎基础胎体，之后在胎面位置通过阵列排布的方式绘制多道纵向排水沟槽，沟槽的深度与宽度按照常规小型行走轮的比例设置，胎侧部分做了平滑过渡处理，避免应力集中的问题。材质渲染阶段，轮毂部分赋予亮红色硬质塑料材质，调整材质的反光度与粗糙度参数，还原硬质工程塑料的哑光带微亮的质感，辐条的棱边位置做了轻微的倒角处理，渲染时可以呈现自然的光影过渡；轮胎部分赋予黑色耐磨橡胶材质，调整材质的粗糙度参数模拟橡胶表面的细微颗粒质感，胎面沟槽位置做了阴影加深处理，提升模型的真实感。整体模型的装配配合经过校验，轮毂与轮胎的配合面完全贴合，不存在干涉问题，辐条的排布角度、轮毂的安装孔位、轮胎的胎面纹路都经过比例校准，还原了常规小型橡胶塑料轮的真实结构特征，模型的结构拆分清晰，可直接用于行走机构的配套装配设计参考，也可用于相关产品的展示渲染素材。
