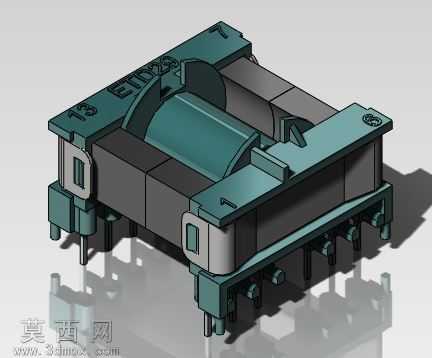

ETD29型变压器组件结构三维设计

本作品针对ETD29规格变压器开展全参数化三维结构设计，建模阶段以实际电子变压器的生产装配尺寸为基准，在三维建模环境中先完成骨架基准坐标系的搭建，逐一校准各引脚的中心距、插装深度、骨架挡边的限位尺寸，确保模型符合PCB插装的通用公差要求。建模过程中对线圈筒部分做了多配置设计，可适配不同线径绕组的绕制空间需求，筒壁的走线槽、挡线凸台均按照实际绕线工艺做了细节还原，避免绕组装配时出现滑线、压线的问题。铁氧体磁芯部分严格还原ETD29磁芯的标准弧面轮廓、中柱直径、侧柱贴合面尺寸，对磁芯与骨架的装配间隙做了精准控制，既保证磁芯可顺利插装到位，又预留了后续点胶固定的工艺空间。剪辑结构部分还原了金属弹片的卡扣形态、折弯角度，建模时对弹片的卡接限位结构做了装配干涉检查，确保剪辑与骨架卡合后可牢固固定磁芯，避免使用过程中出现磁芯松动移位的问题。材质渲染阶段，为骨架部分赋予阻燃PBT塑料材质，调整材质的哑光深灰质感与细微的表面磨砂纹理，还原工程塑料的真实视觉效果；铁氧体磁芯部分赋予锰锌铁氧体材质，还原其深墨绿色的金属氧化质感与半哑光的表面特性；金属引脚与剪辑部分赋予镀锡铜合金材质，调整金属反光度与表面细微的镀层纹理，区分不同金属部件的质感差异；渲染时搭建了柔和的工作室光照环境，添加地面软阴影与部件接触阴影，通过多角度视角展示模型的整体装配形态、各部件的配合关系与细节结构，清晰呈现变压器各组件的装配逻辑与结构特点，可用于电子变压器的结构验证、装配教学、产品展示等场景，为ETD29规格变压器的设计优化、生产装配提供直观的三维参考依据。
