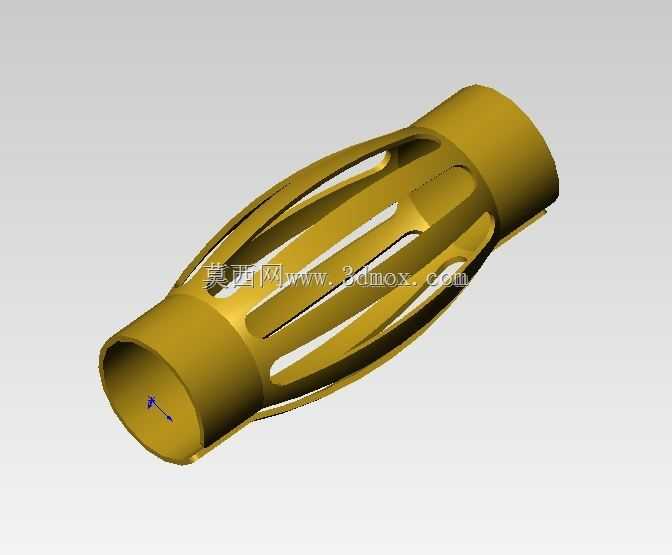

适配4mm探头的铍铜提灯弹簧接触件

　　在电子测试、通讯信号接驳、精密检测探头的配套结构中，这类带镂空开槽的筒状弹性接触件是保障信号稳定导通、适配插拔公差的核心构件，本次设计的构件专门适配直径4mm的测试探头，采用铍铜作为基材，兼顾弹性寿命与导电性能。从实际使用场景来看，这类构件常被用在测试探针座、信号转接接口、小型通讯设备的弹性接触端，日常使用中需要反复承受探头的插拔作用力，同时要保证接触壁与探头外壁的贴合压力足够稳定，避免接触电阻波动影响测试数据或者信号传输质量。设计初期首先要明确安装边界，构件整体为中空筒状结构，两端为等径的光滑圆柱段，作为安装时的定位基准，可直接压入对应的绝缘安装孔内，两端圆柱段的外径公差控制在h7级别，保证压装后不会出现松脱或者偏斜的问题，

　　内壁的通径略小于4mm，依靠开槽后的弹性变形量来抱紧插入的探头。中段的镂空开槽结构是整个构件的设计核心，采用多道轴向长槽沿圆周均布的布局，槽与槽之间形成多瓣独立的弹性悬臂梁，当探头从端部插入时，各瓣悬臂梁会沿径向向外产生弹性形变，利用铍铜材料的回弹特性持续对探头外壁施加均匀的抱紧力，相比不开槽的整体筒结构，这种开槽设计能在更小的插拔力下获得足够的接触压力，同时允许探头存在一定的尺寸公差与插装偏斜量，不会因为探头直径的微小偏差出现插装卡滞或者接触松动的问题。在槽型的细节处理上，每道长槽的两端都做了圆弧过渡，避免应力集中导致悬臂梁在反复形变过程中出现开裂，悬臂梁的壁厚经过反复校核，既要保证足够的弹性形变行程，满足0.

　　3mm以内的径向公差适配需求，又要控制壁厚避免形变时产生的应力超过铍铜的屈服极限，保证上万次插拔后依然能保持稳定的抱紧力。构件的外形采用中间微鼓的流线型轮廓，一方面是为了优化悬臂梁的应力分布，让形变时的应力均匀分散在梁的整个长度上，避免局部应力过大造成疲劳损坏，另一方面也能在压装时起到导向作用，方便构件顺利装入安装孔内。从导电性能的角度考虑，铍铜材料经过时效硬化处理后，不仅能获得较高的弹性极限与疲劳强度，本身的导电率也能满足小信号传输的需求，相比普通不锈钢弹性件，接触电阻更低，不会在大电流测试或者高频信号传输时产生明显的压降或者信号衰减。在实际装配场景中，这类构件不需要额外的固定结构，依靠两端圆柱段与安装孔的过盈配合即可完成固定，

　　安装后两端面与安装座的端面齐平，探头插入时的导向由端部的内倒角完成，插入过程中各瓣悬臂梁同步张开，保证探头与构件的同轴度，不会出现单边接触导致的接触面积不足问题。设计过程中还需要考虑插拔的手感，通过调整悬臂梁的长度、壁厚以及开槽的宽度，将插拔力控制在合适的区间，既不会因为插拔力过大造成操作不便，也不会因为插拔力过小导致探头容易松脱。另外，构件的表面没有多余的凸起或者棱角，所有的边棱都做了微小的倒钝处理，避免插拔过程中刮伤探头的表面镀层，延长探头的使用寿命。这类弹性接触件虽然结构尺寸不大，但是在测试设备、通讯接驳装置中属于直接影响使用体验与测试精度的关键零件，设计时不能只关注外形尺寸，更要结合材料的弹性特性、反复形变的疲劳寿命、接触压力的均匀性等多个工程维度进行校核，才能保证实际使用中的可靠性。
