ETD44变压器组装结构三维设计作品

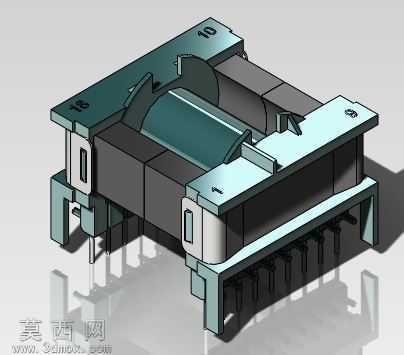

本作品为ETD44规格变压器的完整组装三维设计，建模阶段严格遵循ETD系列变压器的通用尺寸规范，先完成各独立零部件的参数化建模，再按照实际生产的装配逻辑完成整体组装约束搭建。建模过程中首先构建绕组筒主体结构，针对绕组筒的绕线槽位、定位卡扣、侧边限位凸台做了精细化的特征还原，同时预留了符合安规要求的绝缘间隙结构，绕组筒底部的插针安装位按照标准直插式封装的引脚间距做了精准定位，保证引脚伸出长度、排布间距完全匹配对应PCB板的安装孔位要求。铁氧体磁芯部分还原了ETD44磁芯的标准EE型对合结构，对磁芯的中柱直径、边柱宽度、磁芯窗口尺寸做了1:1的参数还原，磁芯表面做了哑光磨砂的铁氧体材质渲染，还原铁氧体材料特有的深灰哑光质感，同时在磁芯与绕组筒的配合面做了贴合间隙的细节处理，模拟实际组装中气隙控制的结构设计。剪辑结构作为磁芯组装后的固定限位部件，建模时还原了其弹性卡扣的结构特征，卡扣的倒扣角度、弹性臂厚度都按照实际塑胶件的设计规范做了参数设置，保证卡扣与磁芯侧边卡槽的配合限位逻辑准确，材质上采用了浅蓝灰色的阻燃工程塑料质感渲染，区分于磁芯的金属哑光质感与绕组筒的浅色塑胶质感。整体装配过程采用自底向上的装配逻辑，先将绕组筒作为基础装配基体，依次装配底部插针、侧边绝缘挡片，再对合两侧铁氧体磁芯，最后安装剪辑固定件完成整体锁固，各零部件之间的装配约束完全匹配实际生产的组装顺序，不存在干涉错位问题。渲染阶段采用工作室柔光环境，对不同材质的反光度、粗糙度做了差异化参数调整，塑胶件设置了轻微的漫反射效果，铁氧体磁芯设置了低反光的哑光参数，金属插针设置了亮面金属的高反光效果，同时添加了柔和的地面投影，清晰展现各部件的结构层次与装配关系，整体模型可直接用于变压器结构验证、组装工艺演示、产品宣传展示等场景。
