蒸汽机配套气缸排放阀结构设计

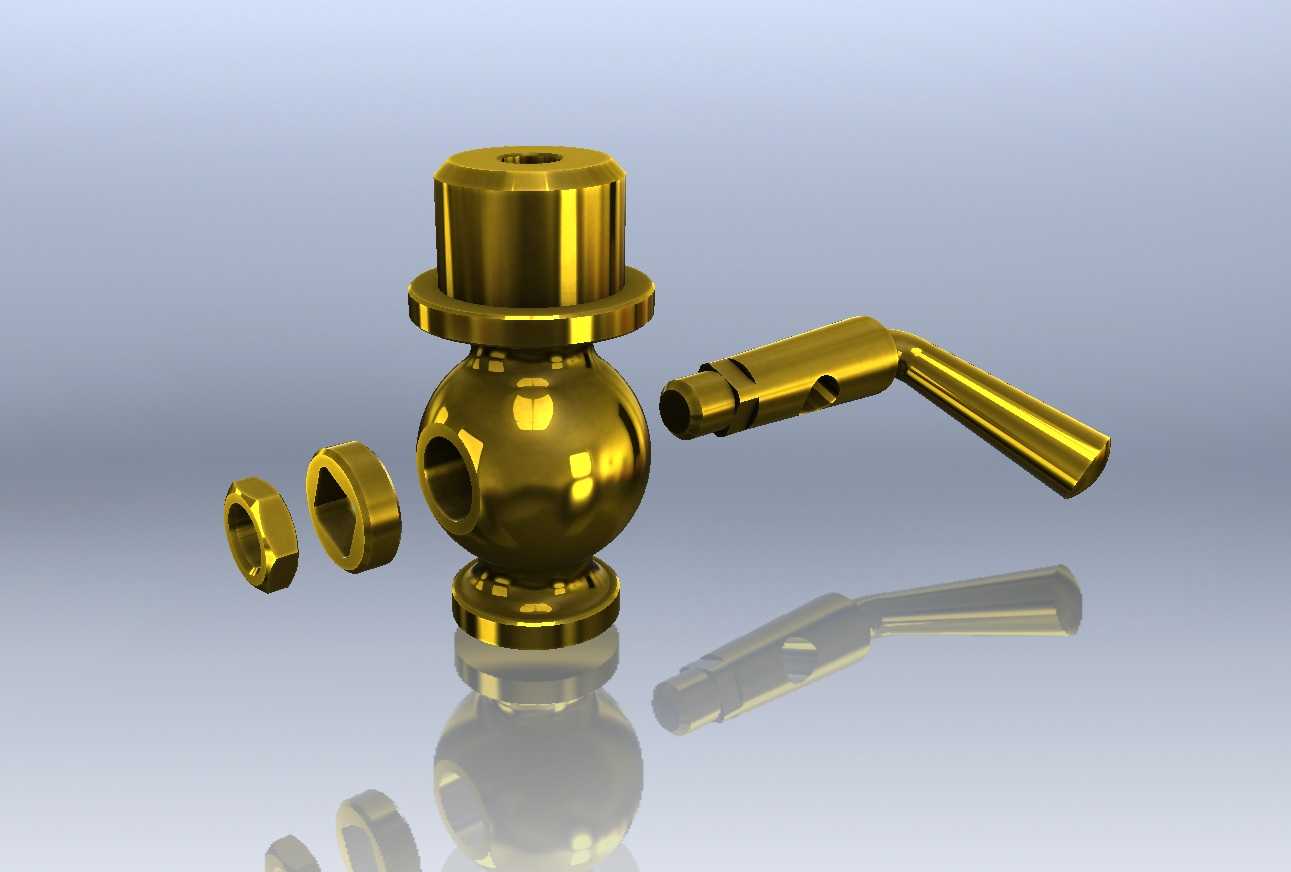

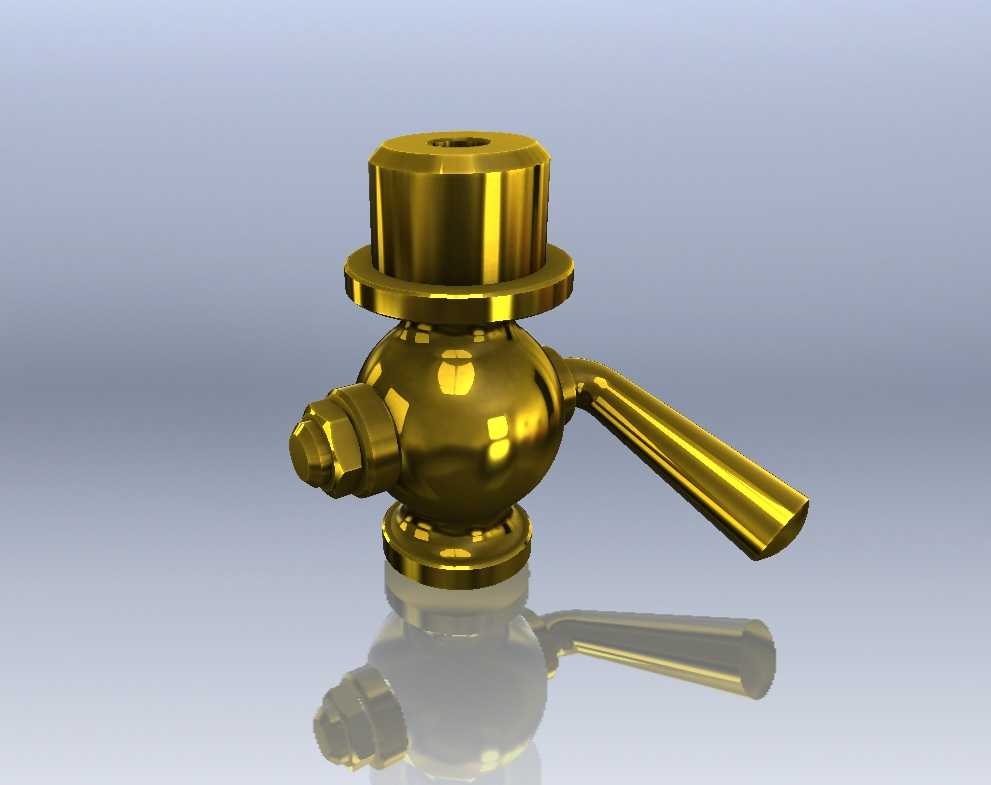

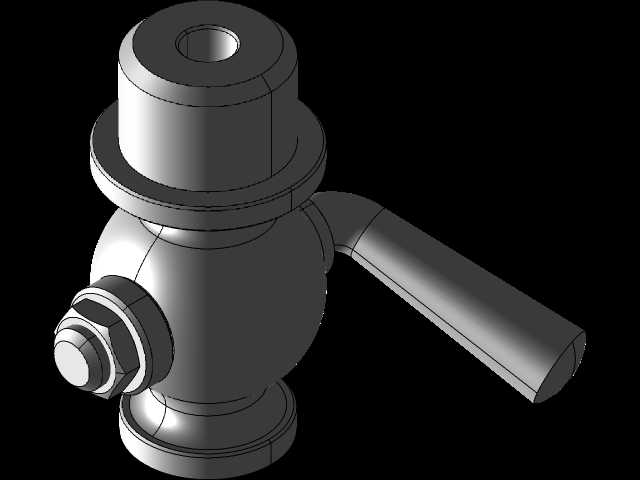

这款气缸排放阀是专为5英寸规格蒸汽机配套设计的管路控制元件，主要应用在小型固定式蒸汽机、移动式蒸汽动力设备的气缸冷凝水排放管路中，承担着蒸汽系统运行过程中气缸腔体内部冷凝积水、残留杂质的定时排放功能，是保障蒸汽机气缸运行效率、避免液击损伤的核心配套部件。在蒸汽机实际运行场景中，气缸做功过程中会因蒸汽遇冷持续产生冷凝水，若冷凝水积存于气缸腔体内部，不仅会挤占蒸汽做功的有效容积、降低设备热效率，还会在活塞往复运动时形成不可压缩的液柱，冲击气缸内壁、活塞密封面甚至传动曲柄结构，严重时会造成气缸开裂、密封件击穿、传动机构变形等恶性故障，这款排放阀正是针对这一工况痛点设计，可在设备运行间隙或带压状态下快速完成腔体排水操作，保障蒸汽系统运行稳定性。产品整体采用球形阀体作为核心通流结构，相比传统直通式阀体拥有更大的通流口径，能够快速排净气缸内积存的冷凝水与裹挟的金属锈屑、水垢杂质，不易被杂质卡堵；阀体上下设置同轴法兰连接端，可直接与气缸底部的排放接口对接，安装时无需额外加装转接弯头，有效缩减了安装占用的空间尺寸，适配蒸汽机紧凑的机身布局。侧置的弯柄式操作手柄采用偏心杠杆结构设计，操作时只需小角度扳动手柄即可完成阀芯的全开与全关动作，手柄弯折角度经过人体工学优化，操作人员在蒸汽机侧面操作时无需探身到设备下方，即可轻松完成启闭操作，同时手柄表面做了防滑纹理处理，即使在带凝露、沾有油污的工况下也不会出现打滑脱手的问题。产品配套的锁紧螺母、密封压圈均采用与阀体同规格的金属材质，密封面经过精磨处理，在蒸汽高温高压工况下不会出现密封老化泄漏的问题，安装时可通过锁紧螺母调整密封压圈的压紧量，适配不同厚度的安装密封垫片，兼容蒸汽机气缸壁面不同的加工公差，无需对气缸原有接口进行二次加工即可完成装配。整体结构采用分体式设计，所有零部件均可单独拆卸更换，日常维护时无需将整个阀体从气缸上拆下，只需拆开侧部压盖即可清理阀体内积存的水垢杂质、更换磨损的密封件，大幅降低了设备日常运维的工作量与配件更换成本。
