黄铜内螺纹手动球阀结构设计展示

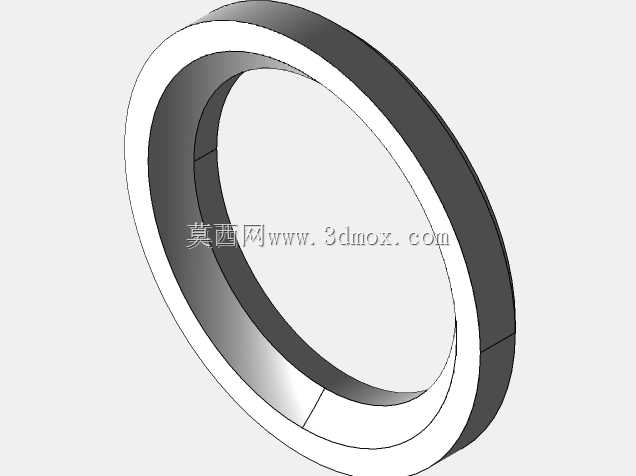

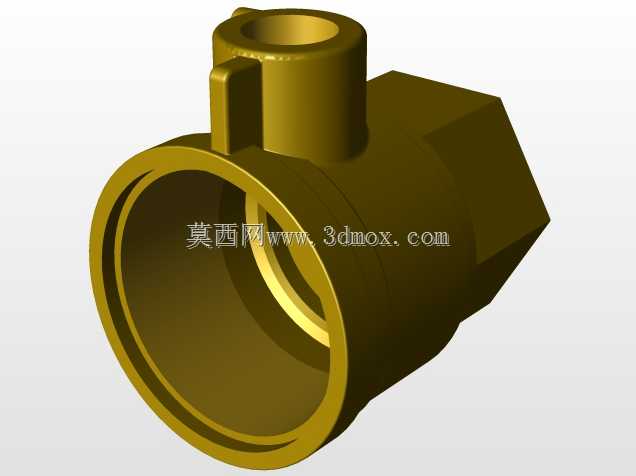

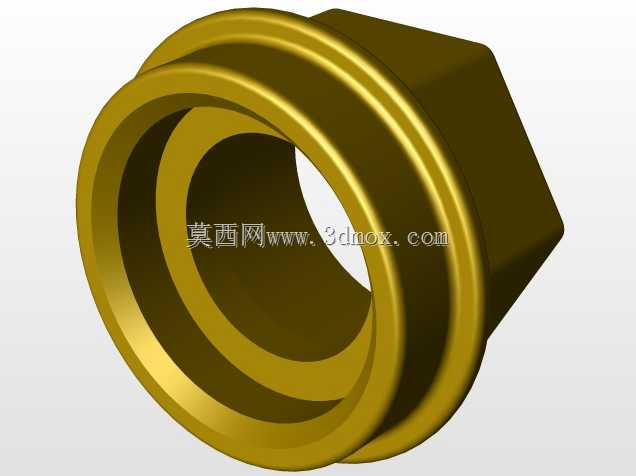

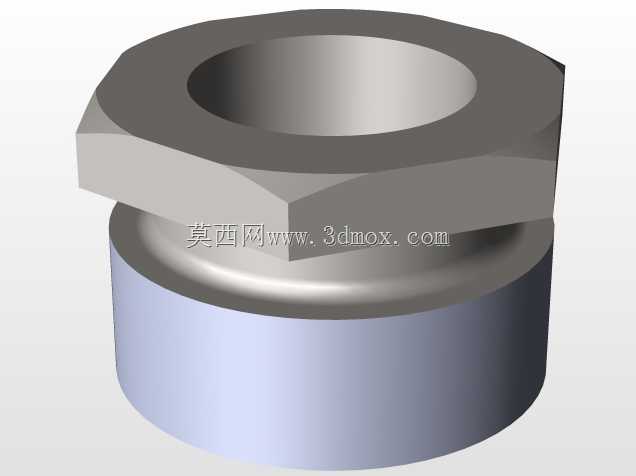

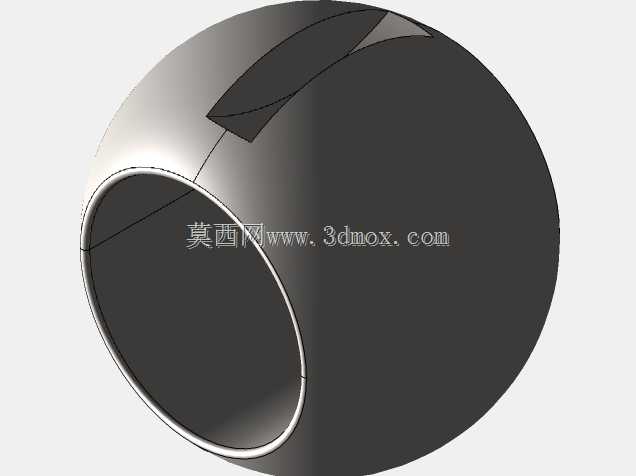

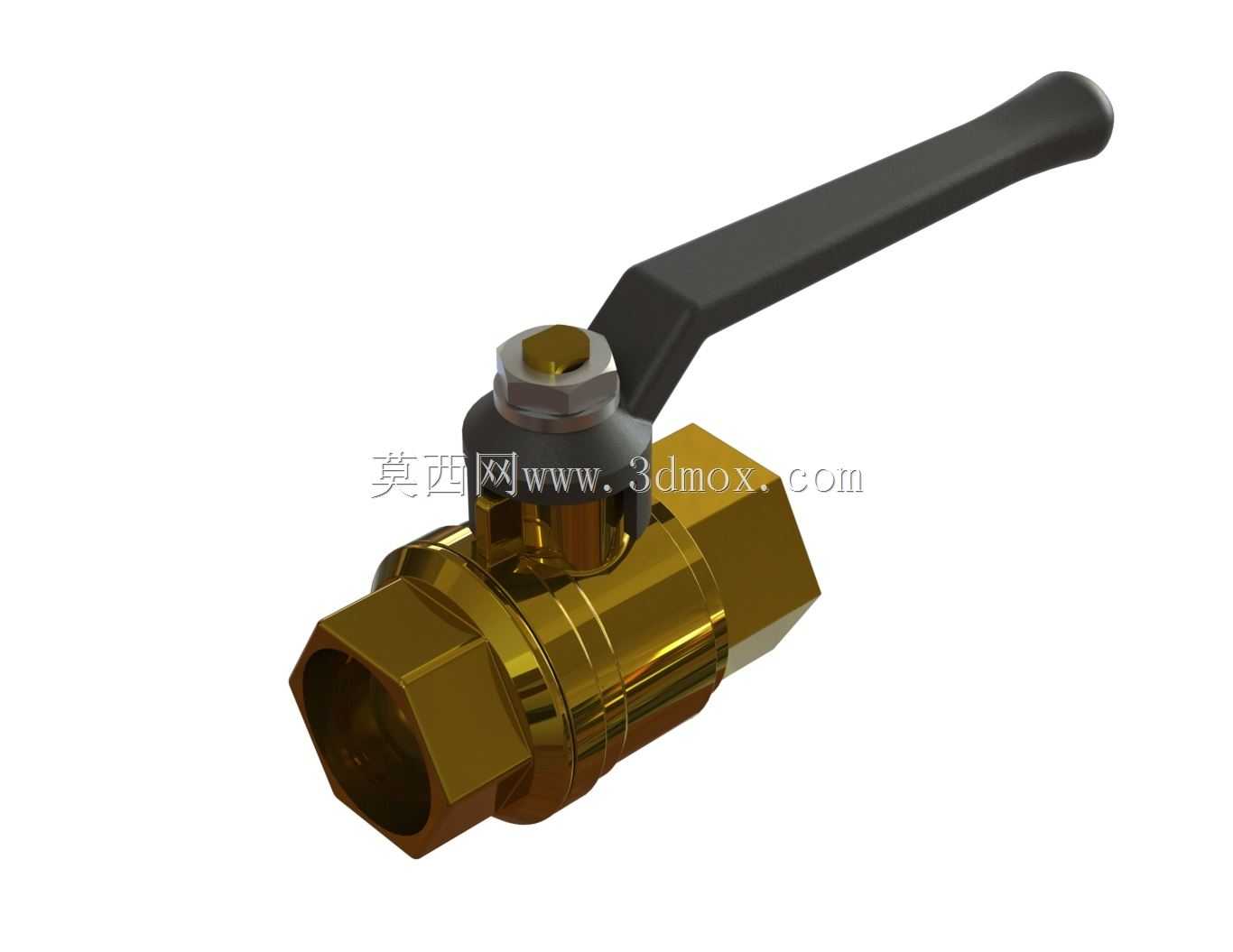

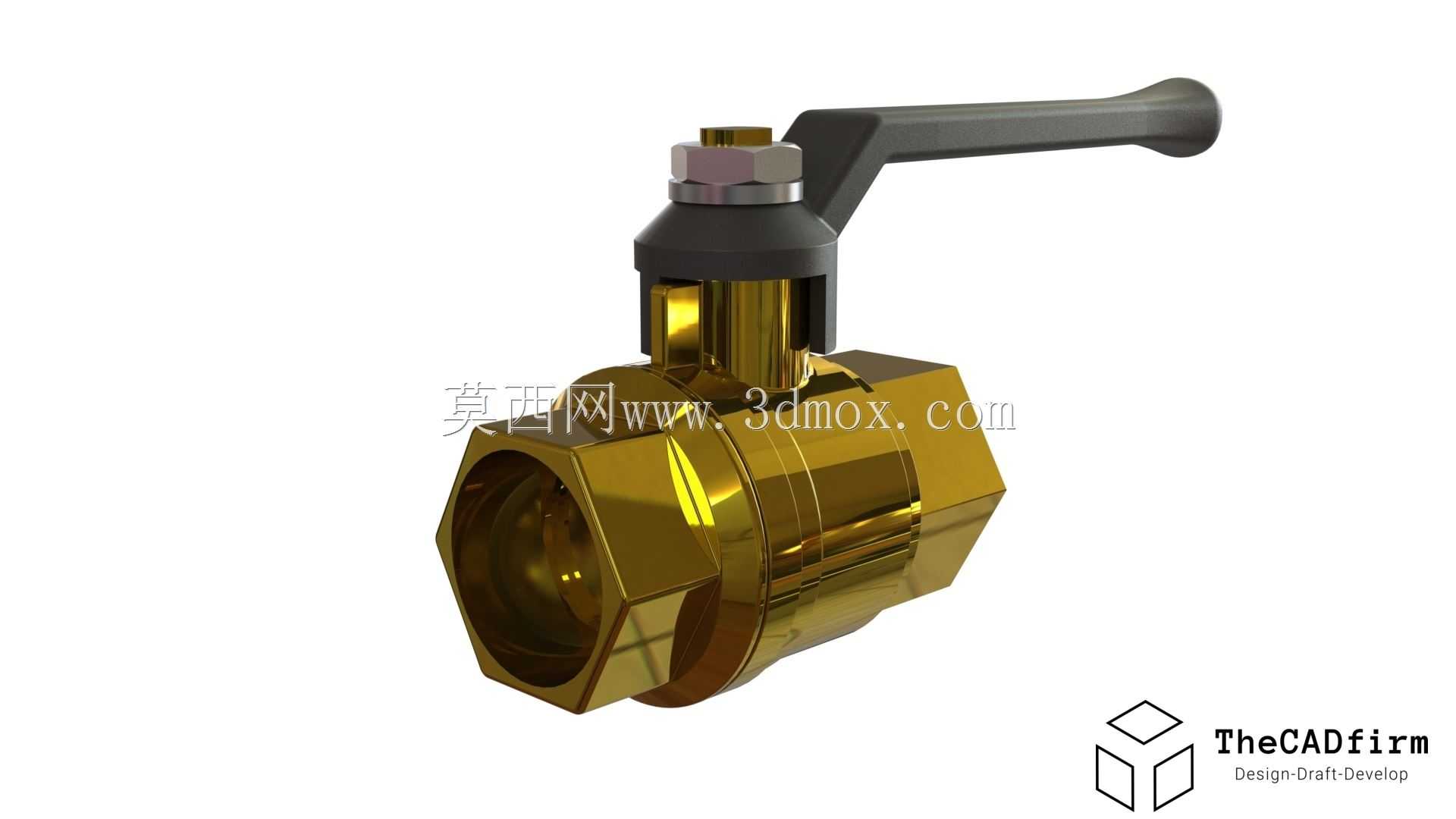

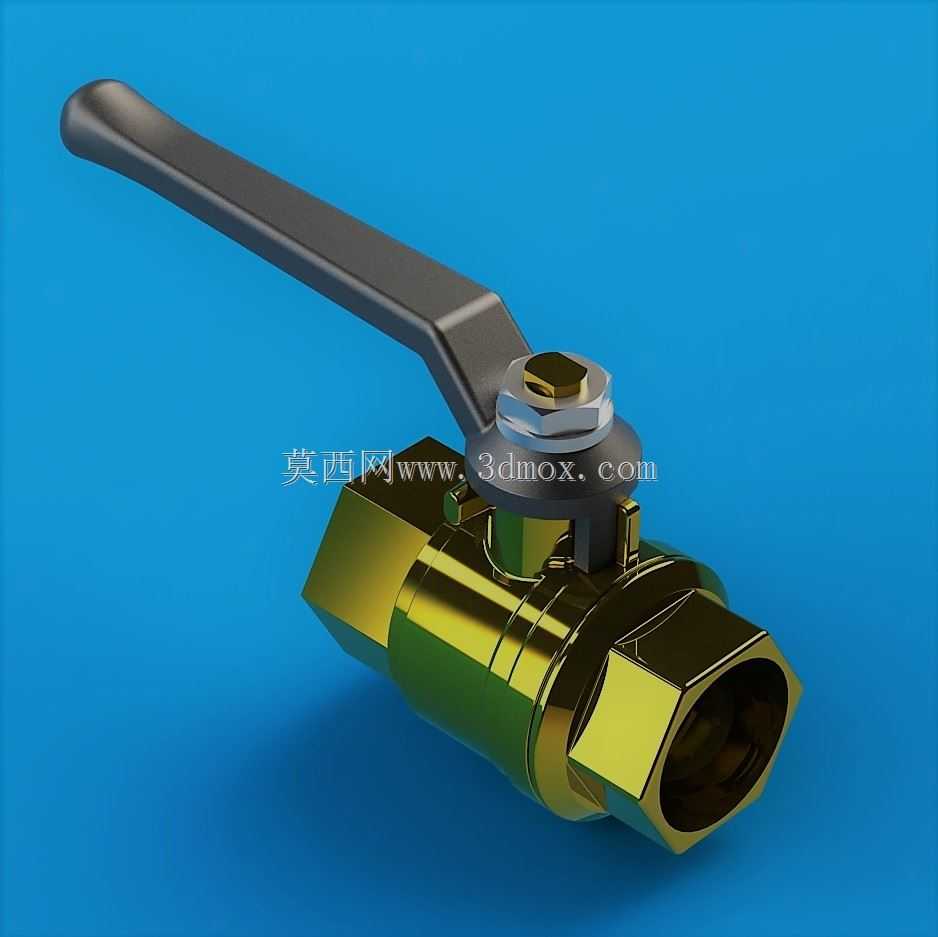

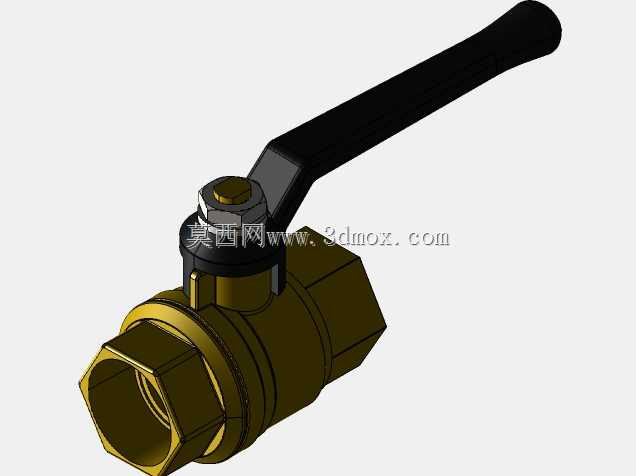

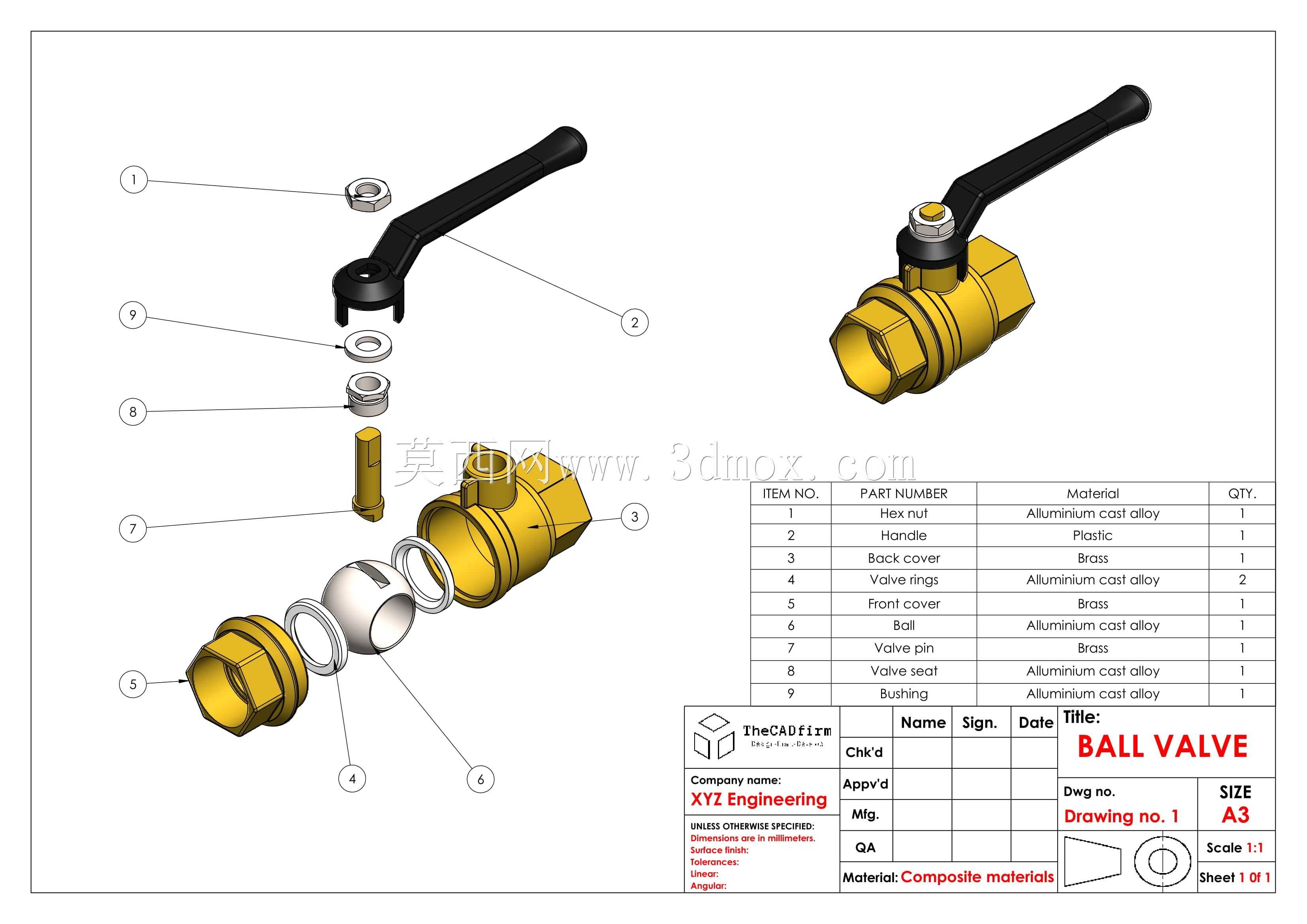

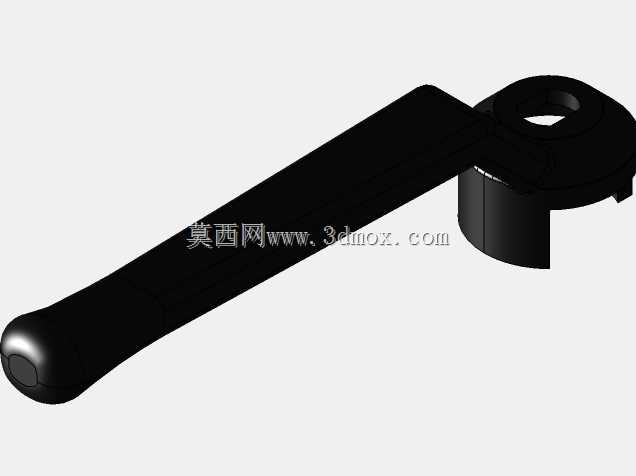

这款手动球阀是民用给排水、暖通循环、小型工业流体输送管路系统中极为常用的通断控制元件，核心作用是通过90度回转操作实现管路内流体的导通与截断，适配水、低压蒸汽、非腐蚀性轻质油品等多种常见介质，广泛应用于家装水路改造、小型设备冷却回路、户内燃气支路、园林灌溉管网等场景，是管路系统中用量极大的基础控制部件。产品整体采用锻造黄铜作为主体材质，黄铜材质具备优异的切削加工性能、良好的抗锈蚀能力与适中的结构强度，同时材料成本可控，非常适合这类大批量通用流体配件的生产制造。阀体采用一体式六角外形设计，两端为标准内螺纹接口，六角结构的设计充分考虑了现场安装的操作需求，安装时可直接使用普通活动扳手卡持阀体六角部位完成拧紧操作，无需额外定制工装，大幅降低现场安装的操作难度；两端内螺纹严格遵循通用管螺纹标准，可直接与同规格的外螺纹水管、接头实现适配连接，无需额外转接配件，安装边界清晰，适配市面上绝大多数同通径的民用及小型工业管路。产品的操作端采用加长杠杆式手柄，手柄长度经过力学优化，操作人员仅需施加很小的握力即可带动阀芯完成90度回转，实现阀门的开关动作，手柄表面做了防滑纹理处理，即使手上沾有水渍或油污也能稳定施力，不会出现打滑问题。阀芯采用通孔式球体结构，阀门全开状态下球体通孔与管路完全同轴，流道无明显缩径，流体通过时的阻力损失极小，不会造成管路通流能力的明显下降，同时球体与阀座密封面采用高精度研磨配合，密封性能可靠，正常使用状态下可实现零泄漏截断，有效避免管路介质渗漏造成的资源浪费与安全隐患。阀杆部位设置了多重密封结构，在频繁操作的工况下也能保证阀杆处不会出现外漏问题，同时阀杆设置了防脱出结构，即使在管路带压状态下操作，也不会出现阀杆被介质压力顶出的安全问题。整体结构设计紧凑，轴向与径向尺寸都控制在合理范围内，安装时不需要预留过大的操作空间，即使在管路排布密集的狭小空间内也能顺利完成安装与后续操作，兼顾了结构可靠性、操作便捷性与安装适配性，完全满足通用低压流体管路的日常使用需求。
