新蒸汽机车直接作用式螺旋弹簧安全阀

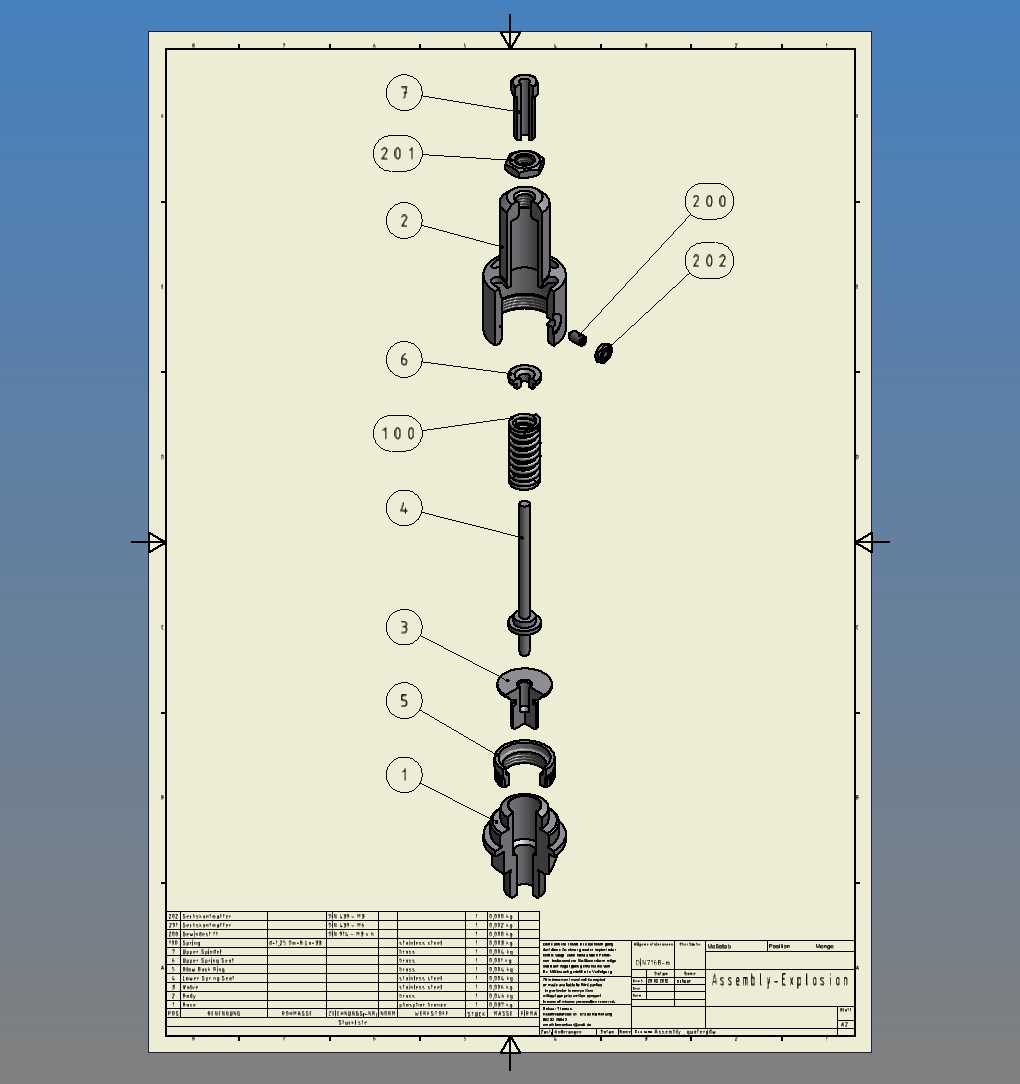

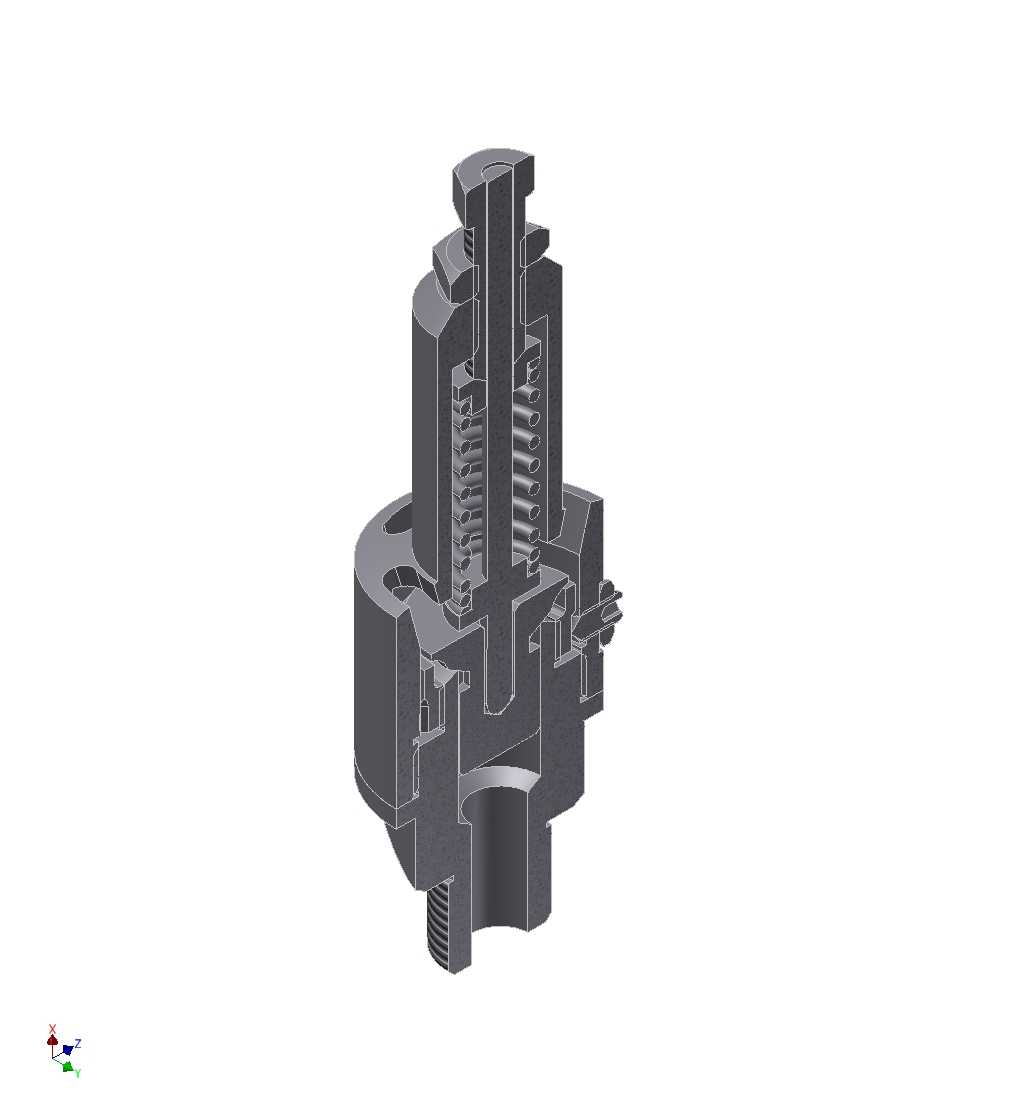

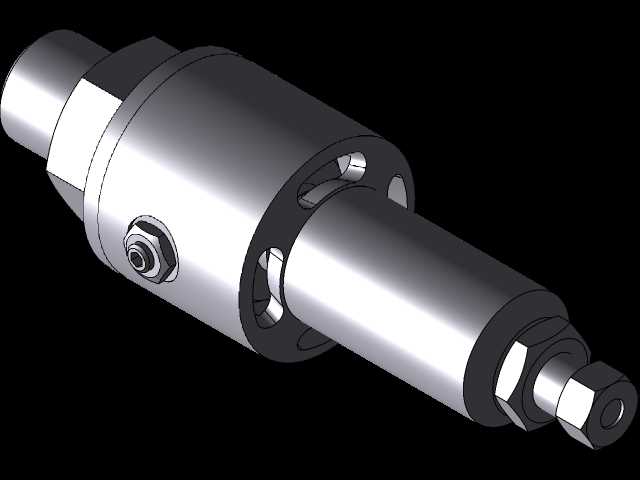

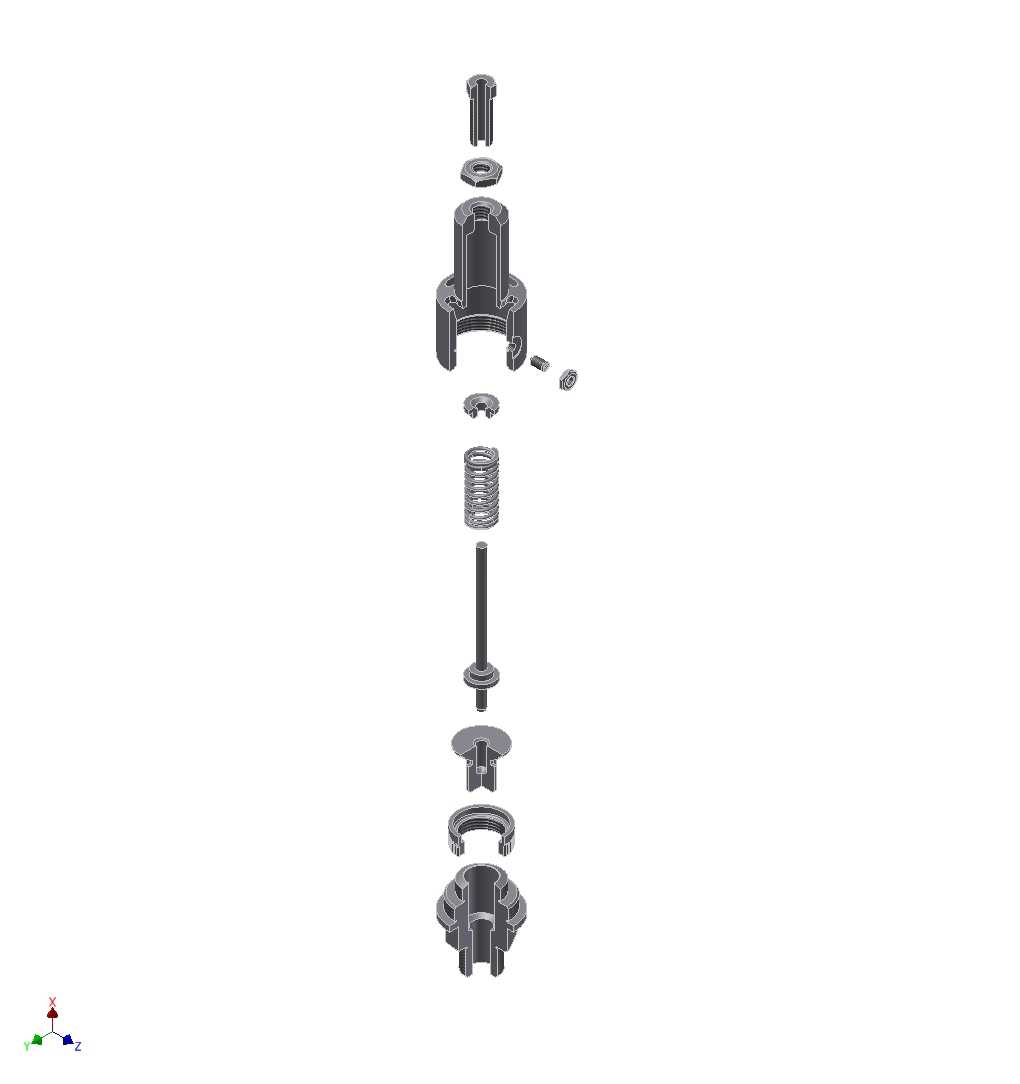

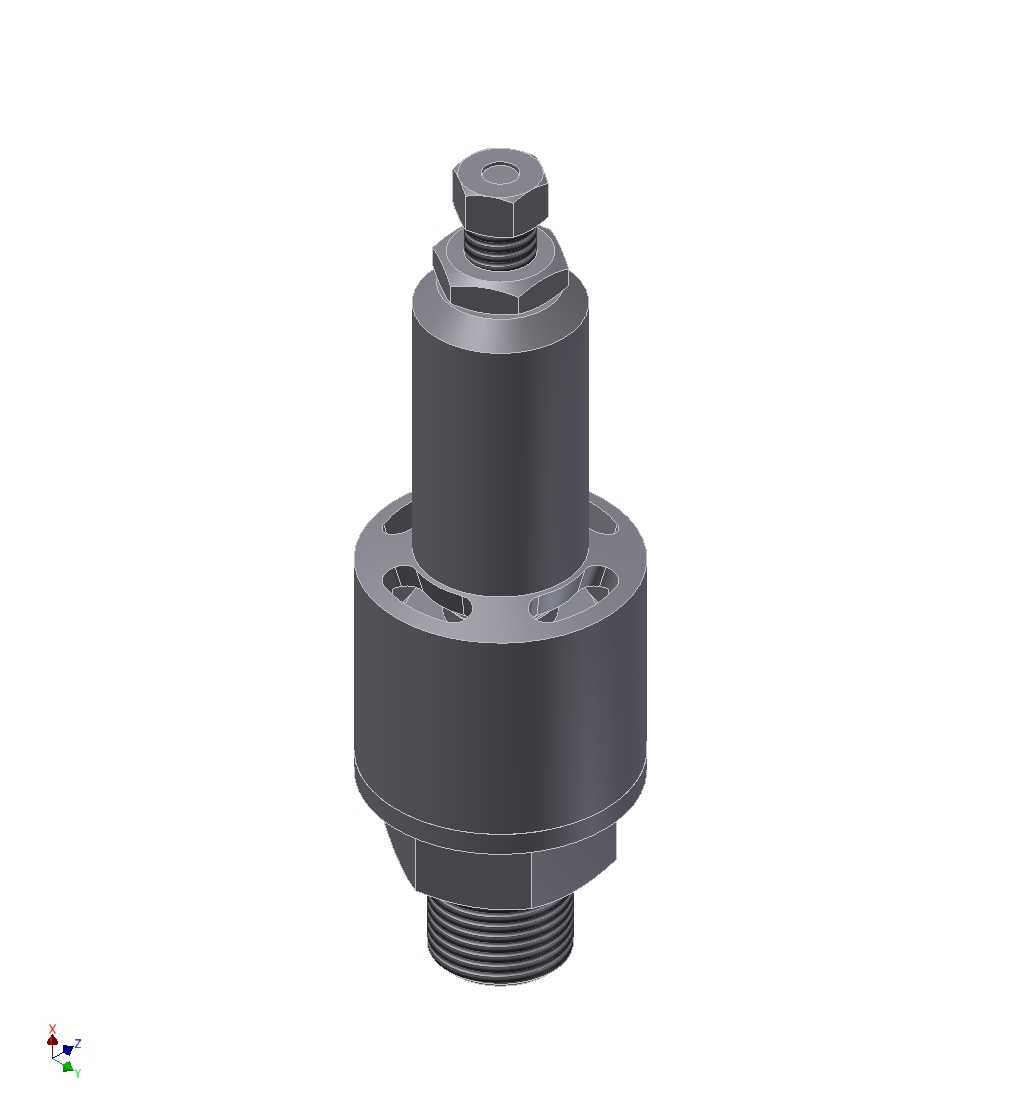

这款安全阀主要应用于小比例蒸汽机车的蒸汽管路系统中，是保障蒸汽动力系统运行安全的核心压力控制部件，在蒸汽机车运行过程中，锅炉及蒸汽管路内的压力会随着燃烧做功持续变化，当管路内蒸汽压力超过设定的安全阈值时，该安全阀会自动开启泄压，避免管路或锅炉因超压出现破损、爆管等风险，当压力回落至设定回座压力区间时，阀门会自动闭合密封，维持系统正常工作压力，保障蒸汽动力输出的稳定性。该阀属于直接作用螺旋弹簧安全阀类型，参考经典Lunkenheimer类弹出阀结构进行适配设计，核心功能特性在于可独立实现排气压力与回座压力的分别调整，相较于传统一体式调压的安全阀，能够更精准地匹配小比例蒸汽机车的蒸汽排量与压力波动特性，避免出现泄压后回座迟缓、密封不严导致蒸汽持续泄漏，或是回座压力过高导致反复起跳泄压的问题，能够让蒸汽系统的压力控制精度更高，运行过程更平稳。在设计思路上，整体采用轴向集成式结构布局，将阀体、阀芯、弹簧组件、调压结构、密封结构沿同一轴线整合，底部设置外螺纹连接端用于和蒸汽管路直接对接，侧面预留泄压排气通道，超压时排出的蒸汽可沿侧方通道定向导出，避免直排影响周边部件。内部采用螺旋弹簧作为压力感应与复位核心部件，弹簧预紧力可通过顶部的调压结构进行调整，以此设定阀门的开启压力阈值，阀芯与阀座的密封面采用锥面配合结构，闭合时能够实现可靠密封，减少正常工作状态下的蒸汽泄漏量。从安装边界来看，整体结构紧凑，径向尺寸适配小比例机车的管路安装空间，轴向长度预留了调压操作的余量，安装时仅需将底部螺纹端旋入管路对应接口即可完成固定，无需额外的复杂安装支架，适配小比例蒸汽机车内部紧凑的布局空间，同时阀体的流道设计兼顾了泄压时的蒸汽通流能力，能够在超压状态下快速排出多余蒸汽，快速将系统压力降至安全区间，阀芯的导向结构采用长导向设计，在阀门开启、闭合的动作过程中能够保持阀芯运动轨迹稳定，避免出现卡滞、偏斜导致密封失效的问题，整体结构兼顾了功能可靠性与安装便捷性，能够很好满足小比例蒸汽机车的蒸汽系统安全防护需求。
