隐藏式可拆卸工业铰链结构设计

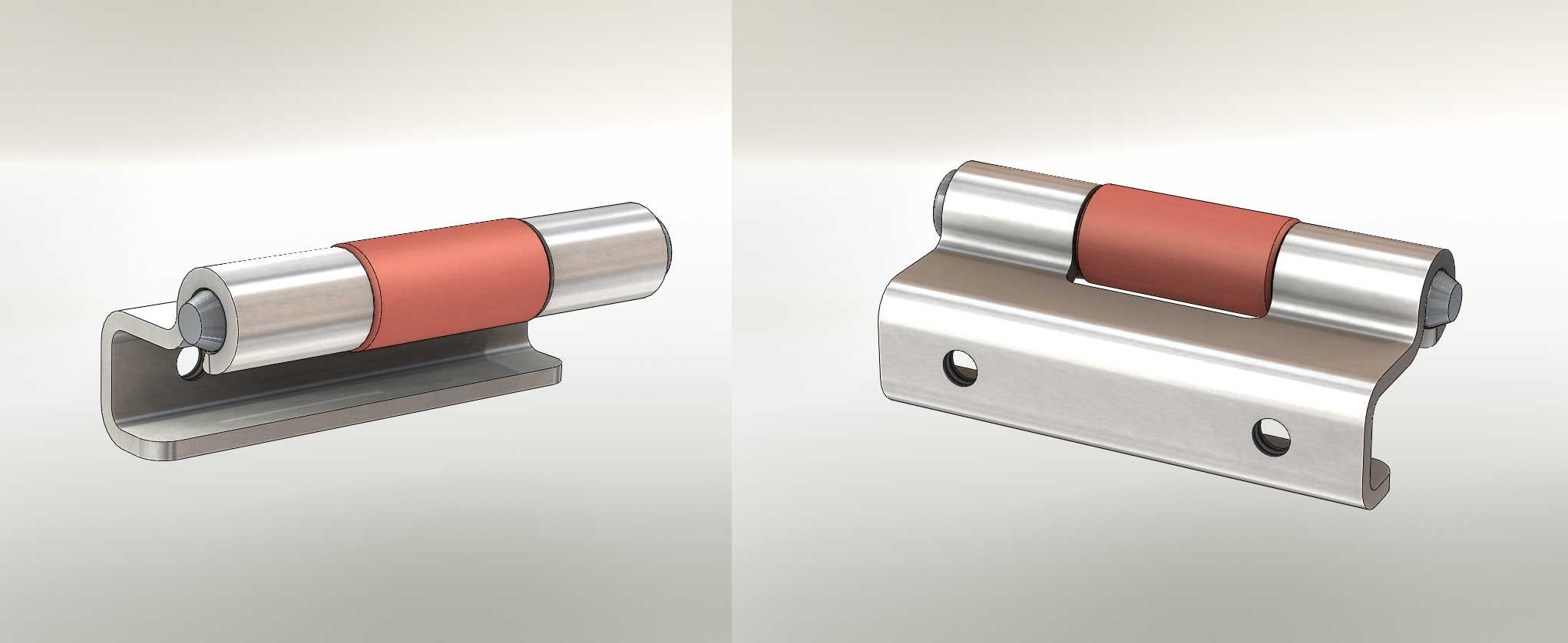

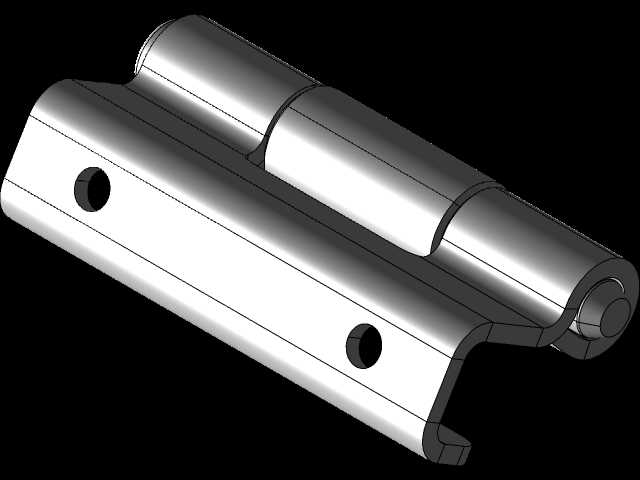

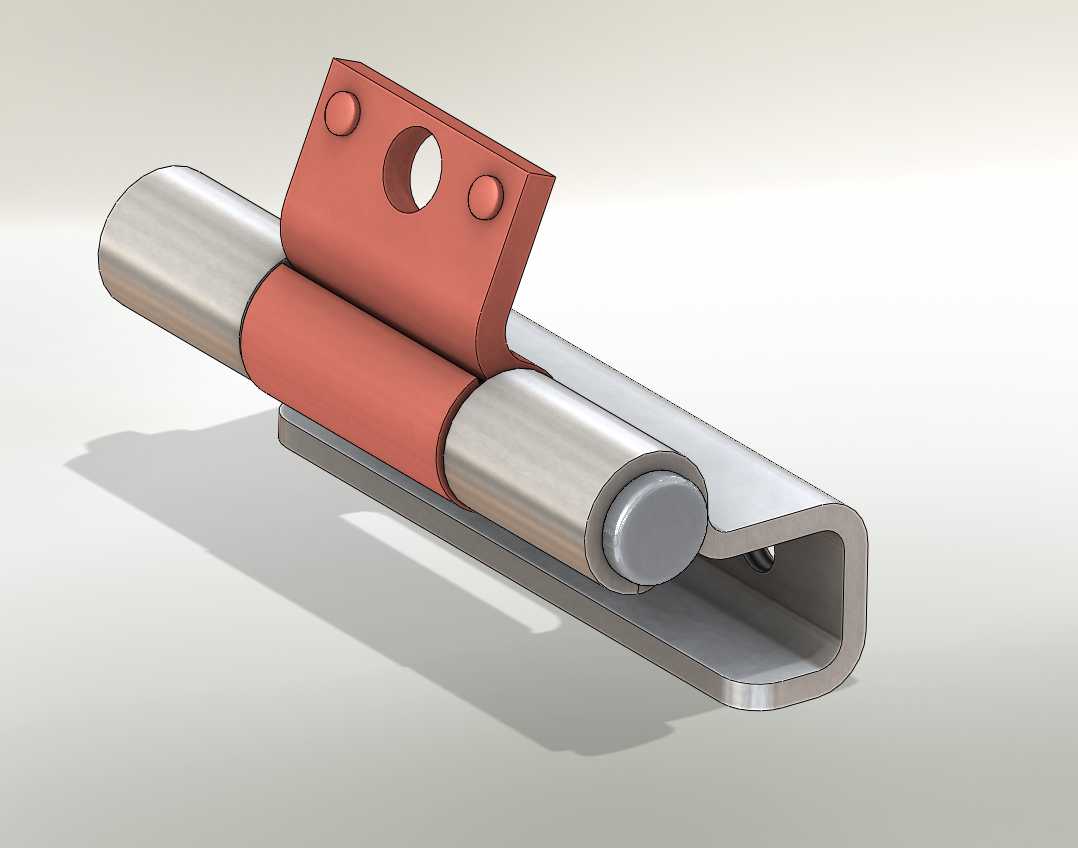

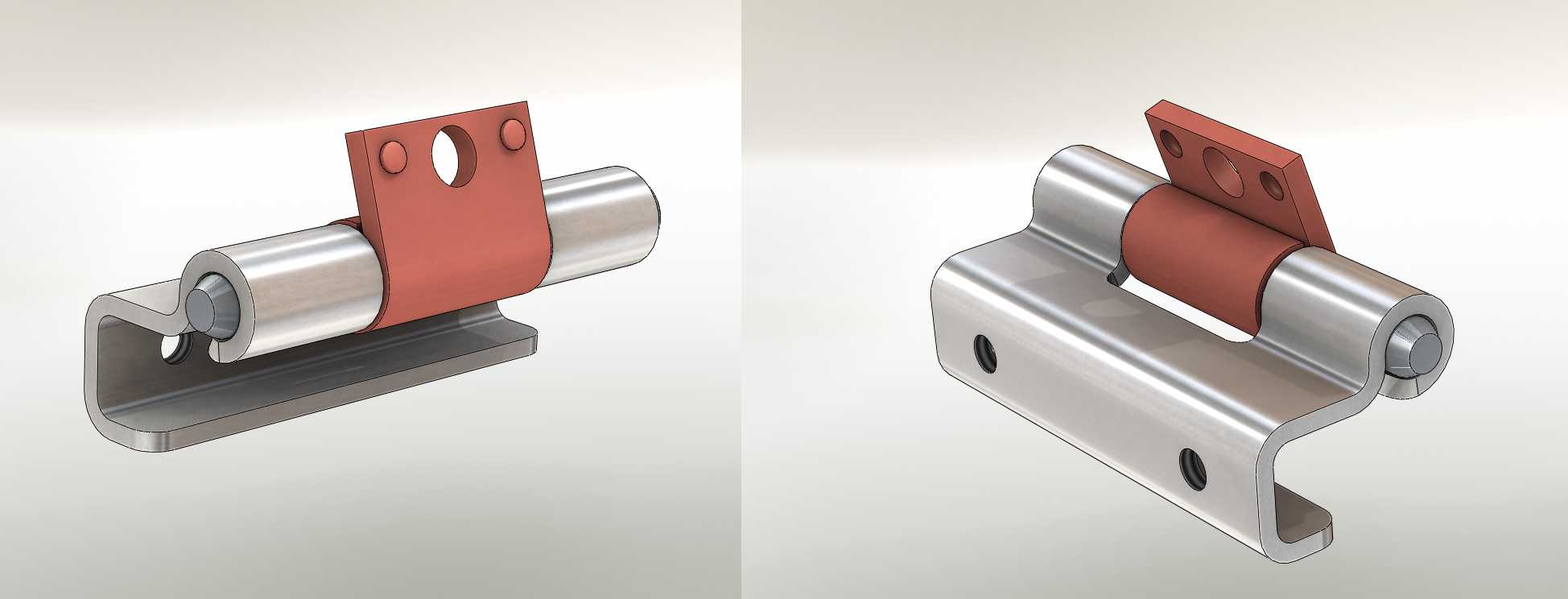

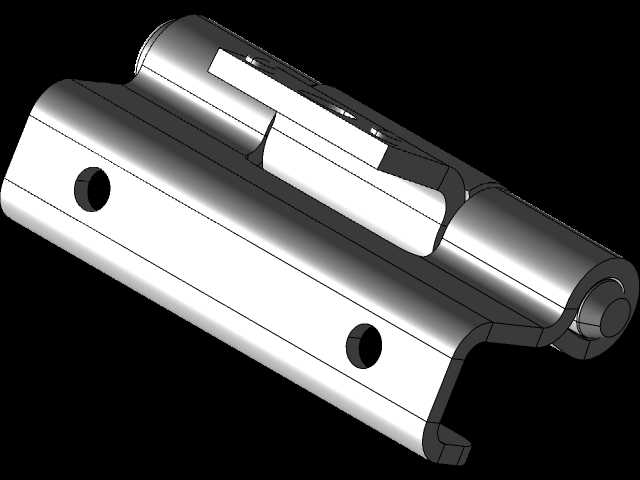

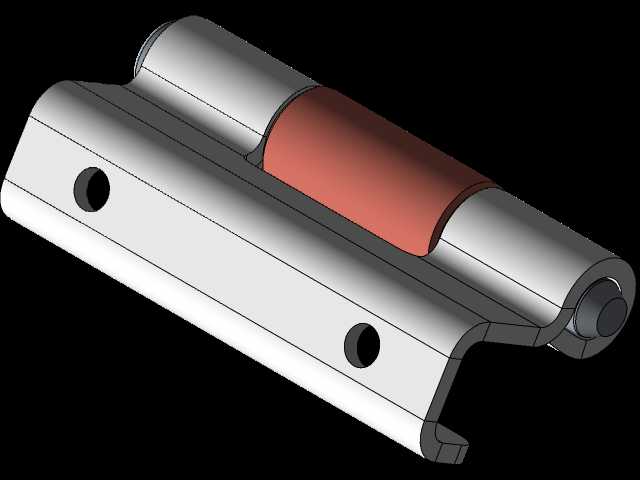

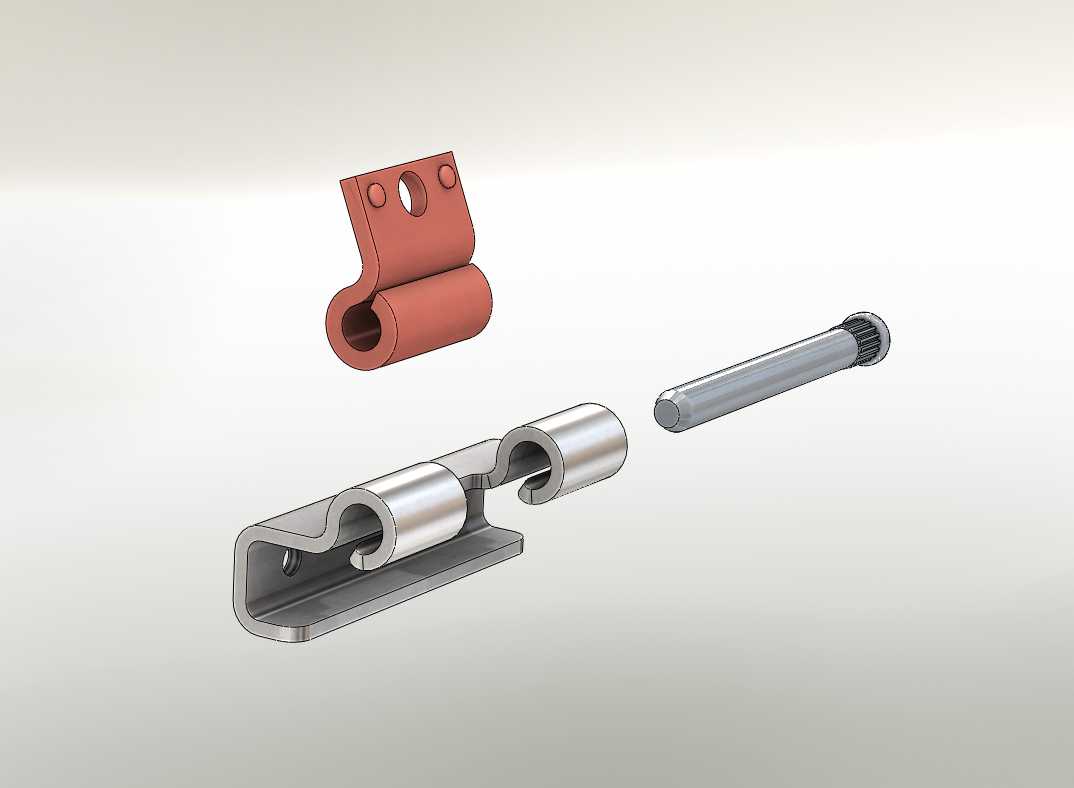

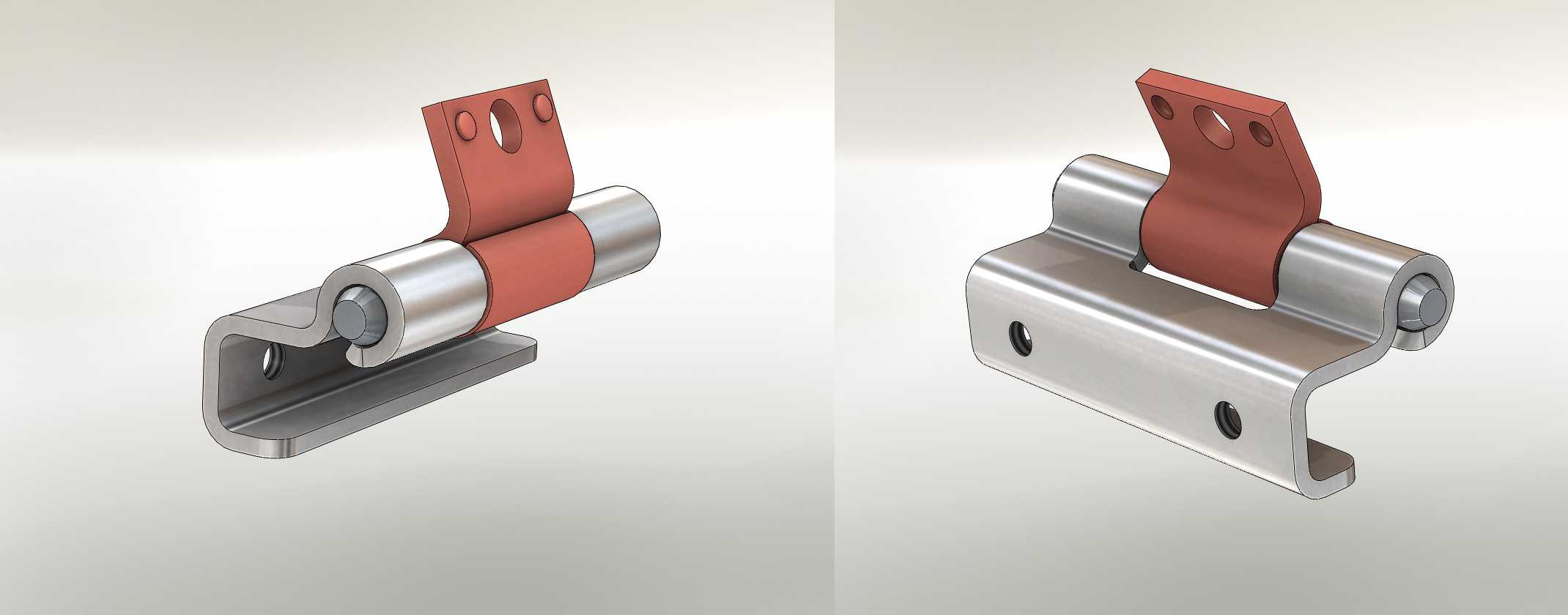

这款铰接构件主要面向工业柜体、设备防护舱门、特种机箱以及需要平整外观面的钣金连接场景，在日常使用中承担两个相对转动部件的铰接承载功能，相比外露式合页，它能在安装后保持构件外表面的齐整度，避免突出的铰接结构剐蹭操作人员，同时减少外部粉尘、水汽进入铰接缝隙的概率，适配有一定密封要求的舱体连接需求。从功能特性来看，这款铰链采用销轴与铰接座分体式的结构设计，销轴主体为圆柱形金属构件，表面做光滑磨削处理，转动过程中摩擦阻力小，长期开合也不会出现明显的卡滞问题；铰接部分的转动衬套采用耐磨材质包裹销轴接触区域，能够缓冲开合过程中的冲击力，降低金属部件直接接触产生的磨损，延长构件的整体使用寿命。固定端的带孔安装耳片设置了两个铆接定位点，安装时可以先通过铆接点将耳片预固定在活动门板的对应位置，再通过耳片上的圆形安装孔完成最终的锁紧固定，避免安装过程中构件移位导致的同轴度偏差。底座部分采用折边U型钣金结构，能够直接卡入固定侧的钣金预留槽内，不需要在固定面额外突出安装结构，安装完成后底座完全嵌入板材内侧，仅保留转动间隙，外观整体性更强。在设计思路上，这款构件优先考虑了安装便捷性与后期维护需求，销轴两端采用限位挡边结构，正常使用状态下销轴不会从铰接座内滑脱，需要拆卸维护时，只需要从销轴一端顶出即可完成活动门与固定座的分离，不需要拆解全部固定螺丝，大幅降低后期设备维护的拆装效率。外形尺寸方面，铰接主体的转动段直径适配常规2-3mm厚度的钣金安装场景，安装耳片的孔位间距符合通用工业柜体的安装孔位标准，U型底座的内槽宽度与常用钣金板材厚度匹配，安装时不需要对现有板材做额外的裁切修改，只需要按照预留位置开出对应的嵌入槽与固定孔位即可完成装配，转动开合角度可以达到180度，满足大部分舱门全开的使用需求，转动过程中两个铰接部件的间隙控制在0.2mm以内，既保证转动灵活，也不会出现过大的晃动间隙，提升铰接结构的整体稳定性。
