制浆造纸用高浓碎浆机叶轮结构设计

这款高浓碎浆机的核心叶轮部件，主要应用于制浆造纸生产线的碎浆工段，是高浓碎浆流程里直接接触浆料、完成碎解作业的核心执行构件，在废纸制浆、木片机械浆制备的高浓碎解环节承担核心作用，适配15%-25%浓度范围的浆料处理工况，相比传统低浓碎浆部件，能在高浓度浆料环境下减少纤维切断损伤，最大程度保留纤维长度，提升成纸的物理强度指标，同时降低碎浆过程的能耗与水耗。

从实际生产用途来看，该叶轮安装在碎浆槽体的中心驱动轴端，运转时依靠螺旋曲面的导流与剪切作用，带动高浓度浆料形成轴向与径向结合的湍流循环，让浆料纤维之间产生剧烈的摩擦、揉搓、疏解作用，将交织的纤维束打散分离，同时将浆料中混杂的塑料片、热熔胶等重杂质与纤维有效分离，在碎解的同时完成初步的杂质筛分，减少后续筛选工段的处理负荷。

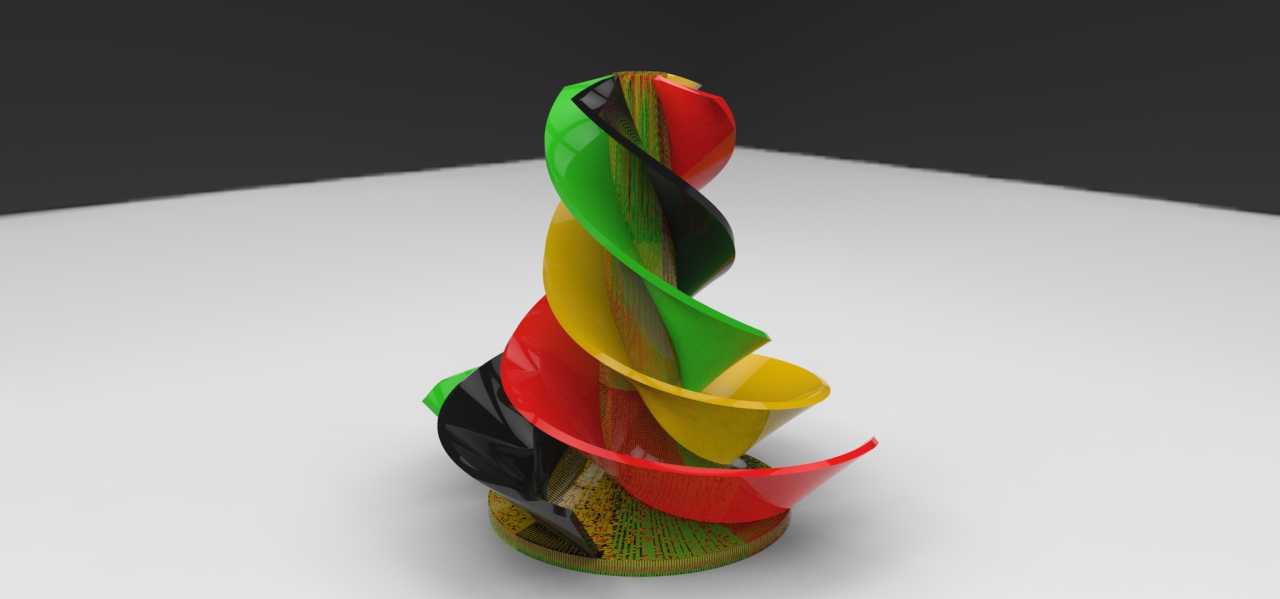

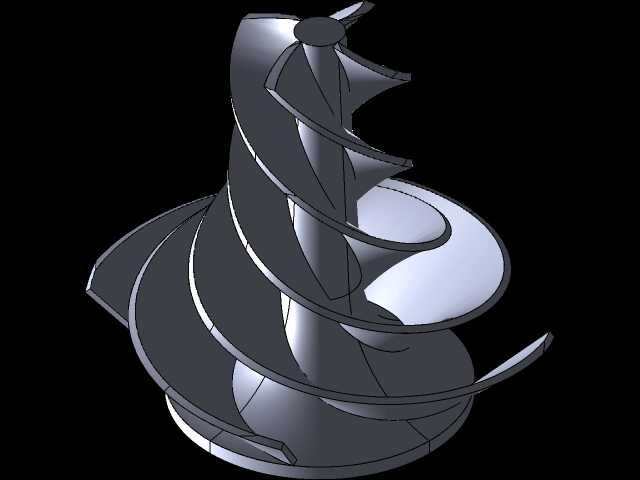

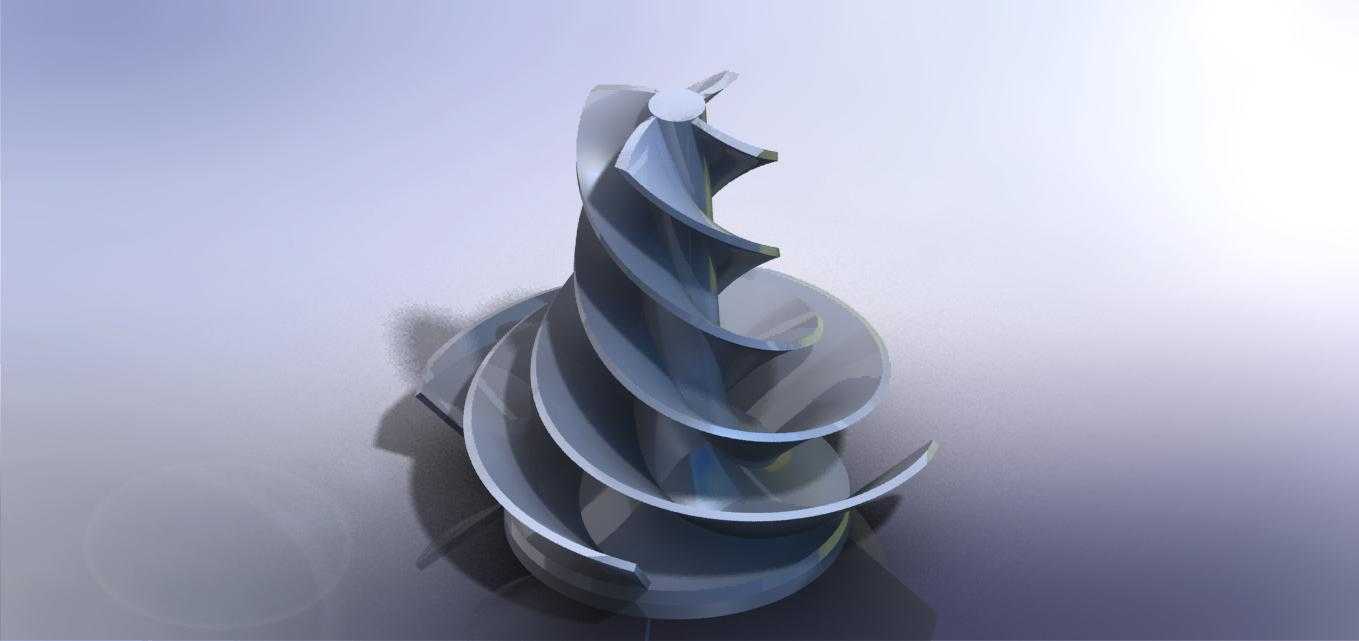

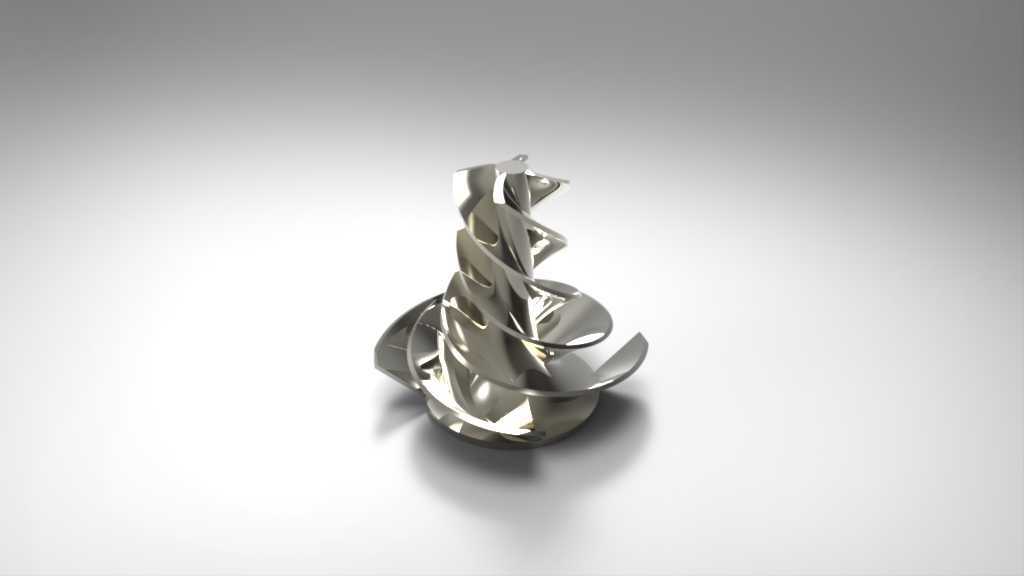

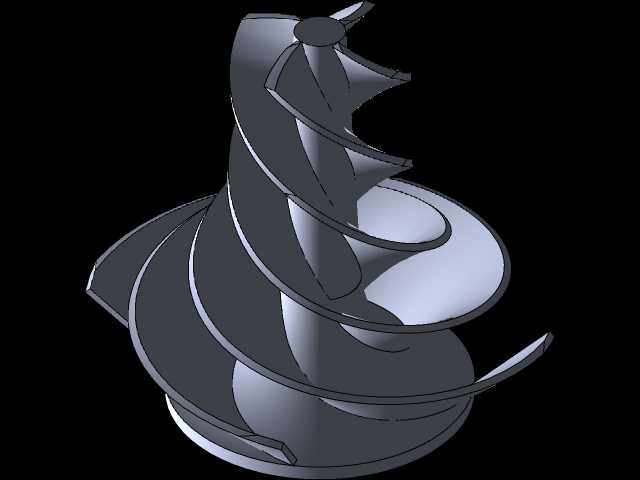

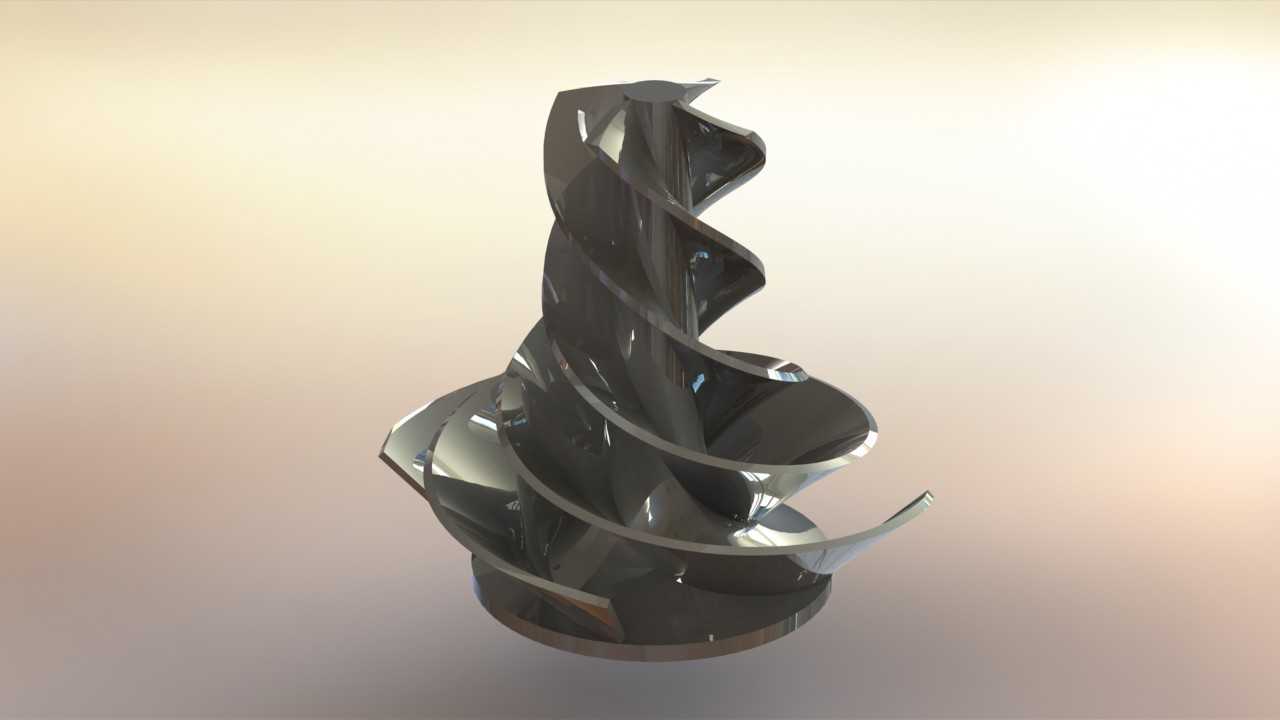

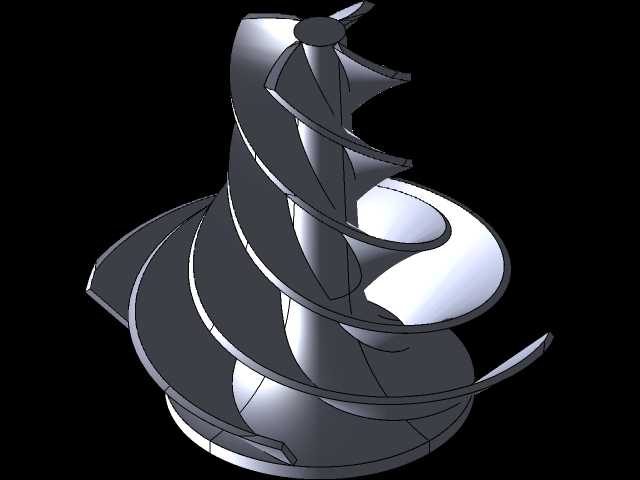

在功能特性设计上，该叶轮采用变螺距螺旋曲面结构，从轮毂到叶片外缘的螺旋升角逐步变化，靠近轮毂位置的升角更大，能快速将槽底的浆料向上提升，避免高浓浆料在槽底沉积堵料；叶片外缘的升角平缓，能形成稳定的径向推送流场，让整个槽体内的浆料形成完整的循环路径，不存在碎解死角。叶片边缘做了耐磨堆焊的结构预留，长期接触含杂质的浆料也能维持结构尺寸稳定，减少维护更换的频次。叶轮整体做了动平衡优化设计，运转时的径向跳动量控制在极小范围，降低高速运转时的振动与噪音，延长驱动端轴承与密封件的使用寿命。

从设计思路来看，整个叶轮的结构围绕高浓浆料的流场特性展开，摒弃了传统碎浆机叶片的直叶或弯叶结构，采用连续螺旋曲面的形态，最大化叶片与浆料的接触面积，同时减少叶片对纤维的直接刚性剪切，更多依靠纤维间的摩擦作用完成碎解，既保证碎解效率，又避免纤维过度切断。轮毂位置设计有标准的锥面配合接口与键槽结构，能适配行业内主流规格的碎浆机驱动轴，不需要额外改装即可完成替换安装，安装时的轴向定位台阶尺寸经过精准校核，能保证叶轮安装后与槽底筛板的间隙处于最优范围，间隙过小会造成浆料摩擦阻力过大增加能耗，间隙过大则会导致底部浆料循环不畅出现碎解不彻底的问题。

在外形尺寸与安装边界上，该叶轮的整体外径适配对应容积碎浆槽的流场覆盖范围，安装后叶片外缘与槽体内壁的距离保持均匀，既不会因为距离过近造成槽壁磨损，也不会因为距离过远导致边缘区域浆料无法参与循环。叶轮的轴向高度经过流场仿真验证，安装后螺旋叶片的上端面刚好处于浆料工作液位的中下区域，运转时能将上层浆料持续卷入循环流场，避免表层浆料漂浮无法得到有效碎解。轮毂处的密封配合面粗糙度与形位公差满足机械密封的安装要求，能有效防止高浓浆料渗入驱动轴的轴承腔，避免轴承进浆损坏。
