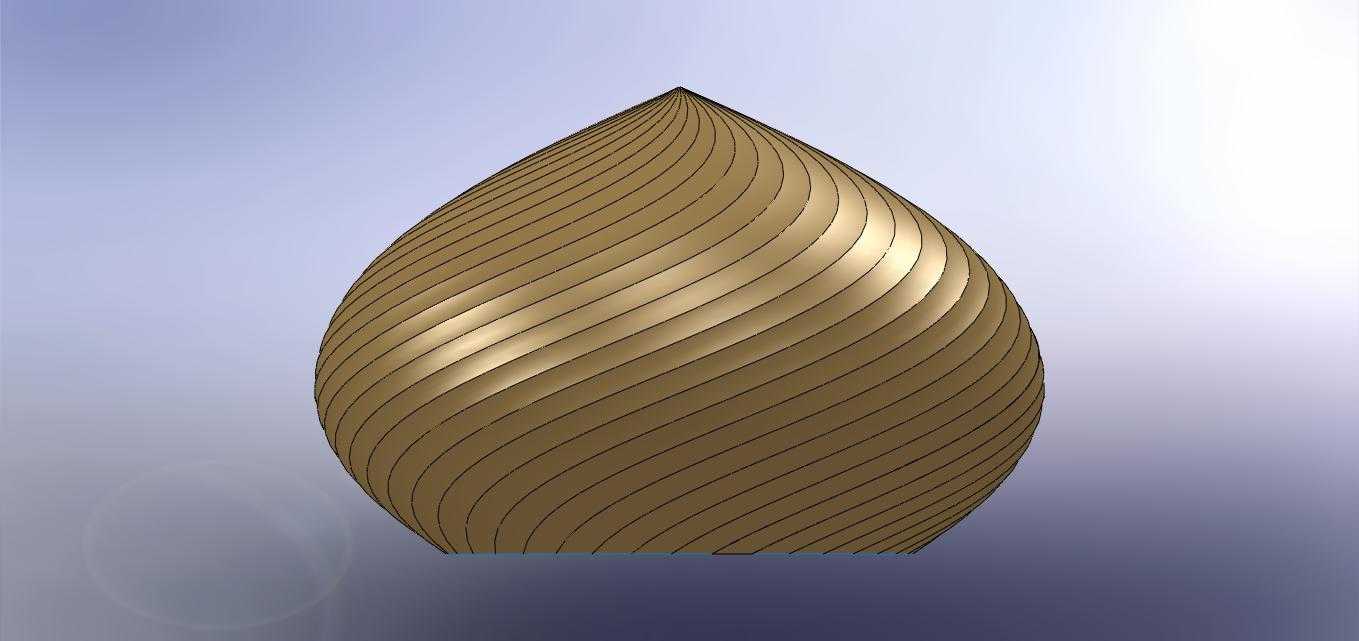

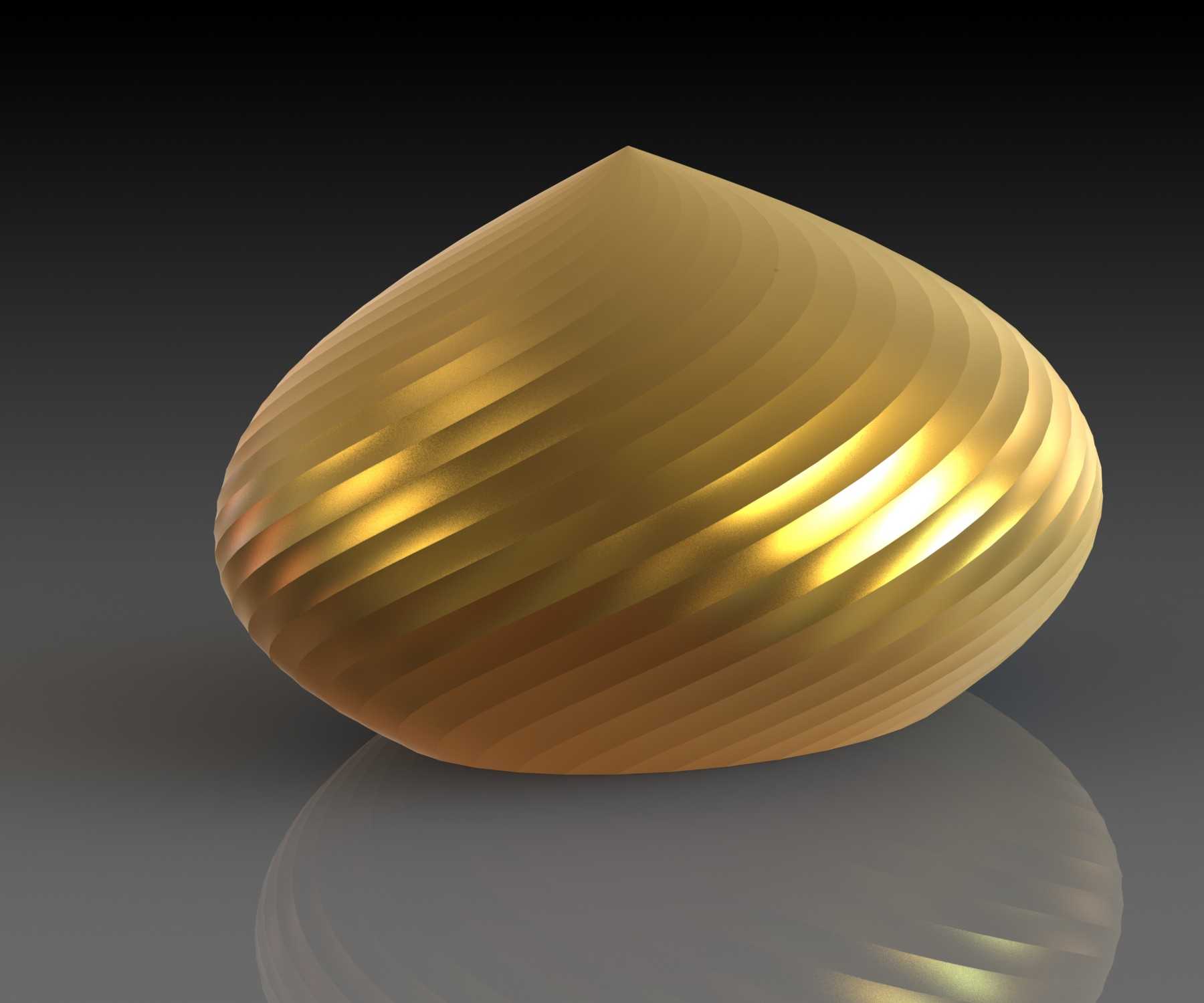

金属薄板压制成型圆顶结构构件

这类金属薄板圆顶构件，常应用在小型建筑屋面收口、设备舱顶部防护、户外柜体顶盖等场景，核心作用是实现顶部的圆弧过渡排水，同时规避直角折边带来的应力集中问题，避免薄板在长期户外使用中出现焊缝开裂、折边锈蚀的情况。从实际工程落地的角度看，这类构件的设计首先要匹配安装基面的边界尺寸，圆顶的下沿法兰边需要预留足够的螺栓安装位，通常法兰边宽度控制在15-25mm区间，既能保证打胶密封的操作空间，也不会因为法兰过宽造成材料浪费。设计过程中需要重点考量薄板的压延成型极限，常规选用0.8-2mm厚度的冷轧钢板或者镀锌板时，圆顶的球面曲率半径不能过小，否则压型过程中容易出现板料拉裂、局部减薄超差的问题，通常球面拱高与底面直径的比例控制在1:4到1:6之间，既能保证成型过程中板料流动均匀，也能让成型后的构件具备足够的结构刚度，不需要额外增加内部加强筋就能承受常规的积雪荷载、人员踩踏检修的临时荷载。很多新手建模的时候容易忽略压型后的回弹问题，实际建模时需要根据板材的材质、厚度预留适当的回弹补偿量，比如普通冷轧薄板的回弹角大概在2-5度，建模时把成型模面的曲率做的略大于设计曲率，才能保证压型后成品的尺寸符合安装要求。另外这类圆顶构件的下沿与安装基面配合的位置，需要设计一圈向内的滴水线结构，避免雨水顺着法兰边流到安装基面的缝隙里造成渗漏，滴水线的深度通常控制在3-5mm，距离法兰外沿8-10mm，既不会影响压型脱模，也能有效切断水的流路。在装配边界的处理上，圆顶的下沿轮廓需要和安装基座的上沿轮廓保持0.5-1mm的配合间隙，方便安装时调整对位，间隙过小会造成现场安装时卡滞，间隙过大则会导致密封胶填充量过大，长期使用后胶层容易开裂脱落。从结构受力的角度看，球面结构本身可以把顶部的竖向荷载均匀分散到四周的法兰安装边上，比平面盖板的抗变形能力强很多，相同厚度的板材做成这种圆顶结构，抗冲击性能是平板的3倍以上，而且圆弧面不容易积灰积水，后期维护的频次也比平面顶盖低很多。建模的时候还要注意压型面的圆角过渡，所有折角位置都要做大于板厚两倍的圆角处理，避免压型时出现应力集中导致的板料开裂，同时也能减少喷涂过程中尖角位置的漆层薄厚不均问题，提升构件的防腐耐用性能。
