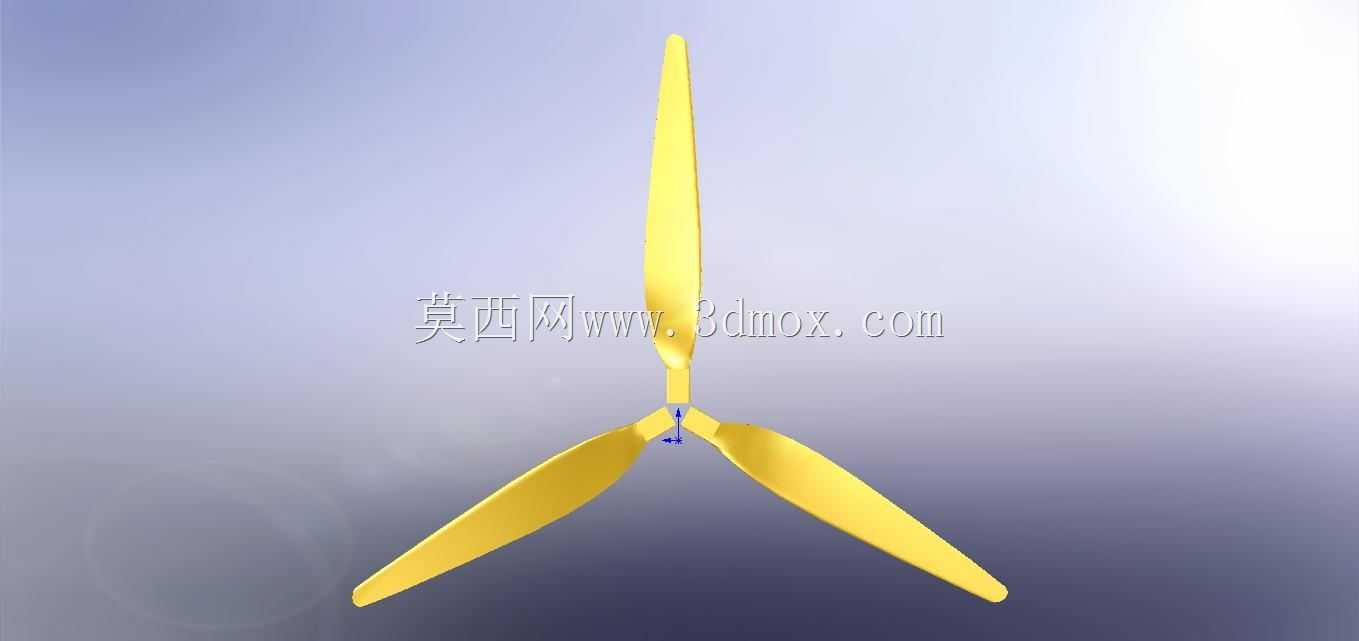

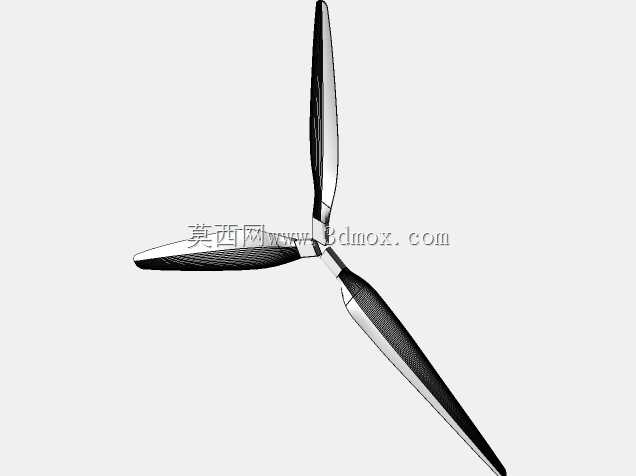

两米直径三叶风力发电机组风叶结构

在分布式离网风力发电场景中，小直径风轮的适配性一直是小微电站、户外独立供电系统选型的核心考量点，这款两米直径的三叶风叶，正是针对低风速区域的民用、小型工业离网供电需求开发的气动部件。从实际应用场景来看，这类风叶多用于海岛边防哨所、偏远山区散户供电、户外监测基站配套的小型风力发电机组，也可作为风光互补路灯系统的风能捕获部件，适配安装高度在6-12米的小型塔架，安装时需保证叶尖扫掠区域无遮挡，与周边障碍物的水平净距不小于3米，避免紊流影响气动效率。

设计层面采用了NACA4412翼型作为基础叶型，该翼型属于低速高升阻比翼型，在4-6米每秒的常见近地风速区间内拥有稳定的升力系数，叶根到叶尖做了连续的扭角渐变处理，从根部的大安装角逐步过渡到叶尖的小攻角，匹配不同半径位置的线速度差异，让整个叶片展向的攻角都维持在最佳升阻比区间，避免叶根失速、叶尖气动效率浪费的问题。三叶布局的选择也兼顾了运行稳定性与启动风速，相比两叶布局，三叶风轮的动平衡特性更优，运行时的塔架振动幅度更小，对塔架的结构强度要求更低，3米每秒左右的低风速下即可启动转动，适配国内大部分低风速区域的风能资源条件。

从安装边界来看，单支叶片长度约0.95米，叶根采用标准的轮毂对接法兰结构，与适配轮毂的安装孔位做了统一的定位基准，安装时需保证三支叶片的安装角误差控制在0.5度以内，避免运行时出现不平衡振动；叶尖与塔架的静态间隙需控制在0.3米以上，防止极端大风下叶片变形碰擦塔架。气动性能层面，在额定风速4.5米每秒的工况下，风轮转速维持在300转每分钟时可输出30瓦左右的轴功率，对应推力约3千克力，匹配的发电机额定功率区间在20-50瓦，无需额外加装变桨机构即可在12米每秒的风速下通过叶片自身的气动失速特性限制功率输出，降低小型机组的结构复杂度与维护成本。叶片的曲面过渡做了连续顺滑处理，没有局部的曲率突变，既降低了运行时的气动噪声，也减少了叶片表面的应力集中点，提升长期户外运行的结构疲劳寿命。
