制浆造纸用16英寸双磨盘机磨盘结构

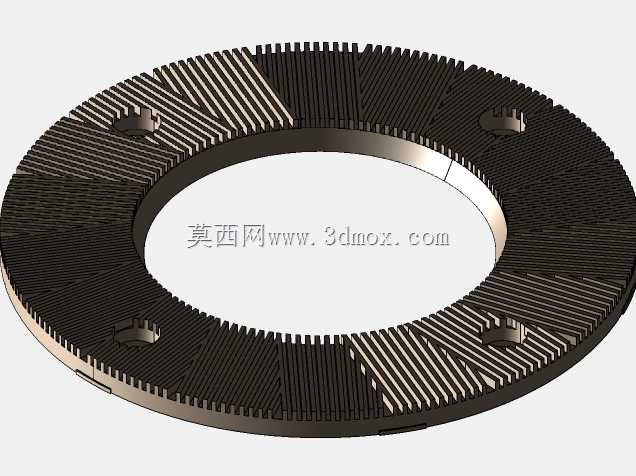

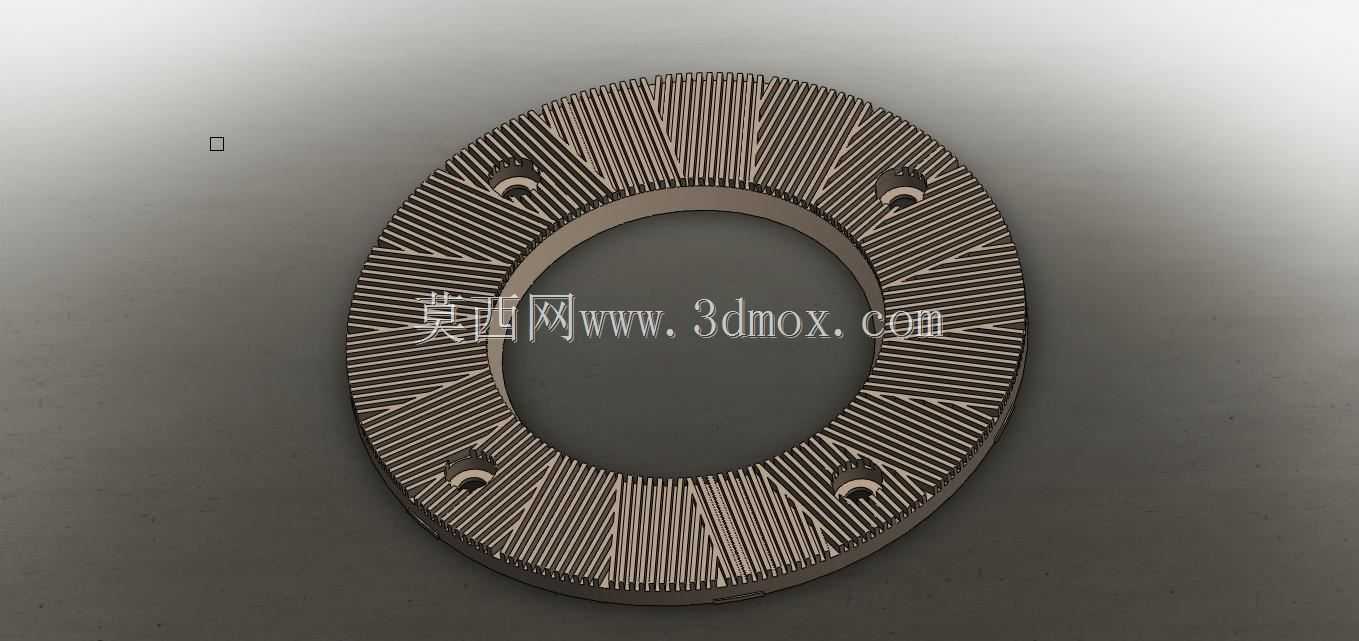

在制浆造纸生产线的制浆工段，盘磨机是核心的纤维处理设备，而磨盘作为盘磨机直接与纤维物料接触的核心工作部件，其齿形结构、安装匹配度直接决定了纤维分丝帚化的效果、成浆的叩解度指标，以及后续抄造环节的成纸物理性能。本次呈现的16英寸规格磨盘，适配对应规格的双盘磨浆机使用，主要应用于木浆、草浆、废纸浆等多种纤维素纤维的切割、分丝、帚化处理工序，在中小型造纸生产线的制浆段、废纸回收处理线的浆处理环节都有广泛的适配场景。

从实际使用场景来看，这类16英寸磨盘通常安装在双盘磨的两个相对回转的磨盘座上，工作时两个磨盘保持微小的工作间隙，浆料在压力作用下从磨盘中心的通孔进入两个磨盘的齿面间隙之间，随着磨盘的相对回转，纤维在齿槽与齿刃的反复揉搓、剪切、挤压作用下完成分丝帚化，最终从磨盘的外圆边缘甩出进入下一道工序。磨盘上的齿形采用径向斜向排布的结构，齿槽的宽度、齿刃的倾角都经过实际生产工况的匹配设计，既保证纤维在磨区内有足够的停留时间完成充分的磨解，又避免过度切断纤维导致成纸强度下降，同时斜向的齿形设计能够引导浆料在磨区内形成合理的流动路径，减少浆料在齿槽内的堵塞与滞留，降低磨浆过程的无用能耗。

从结构设计与安装边界来看，该磨盘整体为环形圆盘结构，中心通孔尺寸与16英寸双盘磨的主轴安装座完全匹配，盘面上均匀分布的4个安装沉孔，位置与磨盘座上的安装螺栓孔一一对应，安装时沉孔能够完全容纳螺栓头部，避免螺栓突出磨盘面干扰磨浆间隙的调整，同时保证磨盘安装后的端面跳动量控制在工艺允许范围内，防止运转过程中出现磨盘碰擦、异常磨损的问题。磨盘的外径尺寸严格对应16英寸规格的安装边界，安装后外圆与磨腔内壁的间隙符合设备设计要求，避免浆料未经充分磨解就从边缘间隙短路流出。齿面的硬化处理设计，能够适应长时间连续磨浆的磨损工况，在处理含少量杂质的废纸浆时也能保持较长的使用寿命，减少换盘的停机时间。

从设计思路层面，这类磨盘的齿形排布没有采用等宽等距的直齿结构，而是根据磨区内不同半径位置的线速度差异，调整了不同区域的齿宽与槽宽：靠近中心的内圈区域线速度较低，齿槽设计更宽，便于刚进入磨区的高浓度浆料快速分散，避免进料堵塞；中圈区域是主要的磨解工作区，齿刃密度更高，齿槽宽度收窄，强化对纤维的剪切与揉搓作用；靠近外圆的外圈区域齿形再次做了加宽处理，让完成磨解的浆料能够快速甩出磨区，避免过磨导致纤维过度切断，影响成浆的滤水性能与成纸强度。同时磨盘上的安装孔位置做了局部的加厚处理，保证安装位置的结构强度，避免螺栓拧紧时出现盘体开裂的问题，盘体的整体厚度也匹配对应型号磨浆机的磨盘座安装深度，安装后不需要额外加装调整垫片就可以达到设计要求的初始间隙，降低现场安装调试的工作量。

在实际设备选型与三维建模过程中，这类磨盘的建模需要重点关注齿形的螺旋角度、安装孔的位置度、中心孔的配合公差，因为这些参数直接决定了磨盘安装后能否正常运转，以及磨浆效果能否达到工艺要求。如果齿形角度偏差过大，会导致浆料流动方向异常，出现磨浆电流波动大、成浆质量不稳定的问题；如果安装孔位置度超差，会导致磨盘无法顺利安装到磨盘座上，强行安装会产生较大的安装应力，运转过程中容易出现盘体碎裂的安全隐患。建模时还需要注意齿面的平面度要求，整个工作端面的平面度公差需要控制在很小的范围内，否则两个磨盘合盘时会出现局部间隙过大、局部碰擦的问题，既影响磨浆效果，又会异常磨损磨盘，缩短使用寿命。
