隐藏式弹簧插销式工业锁扣结构设计

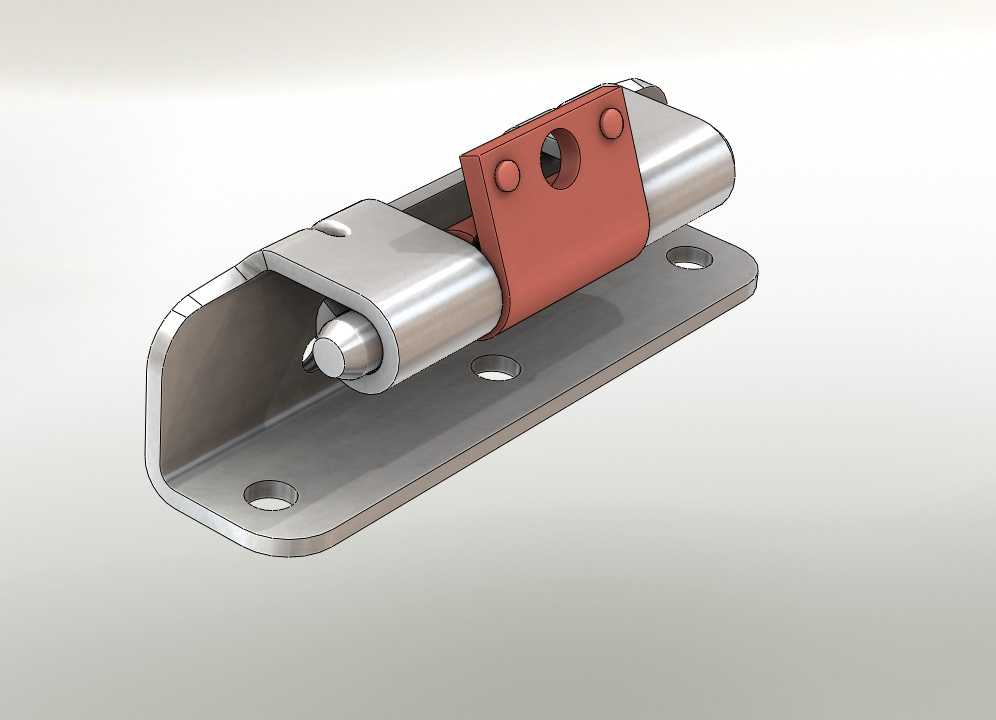

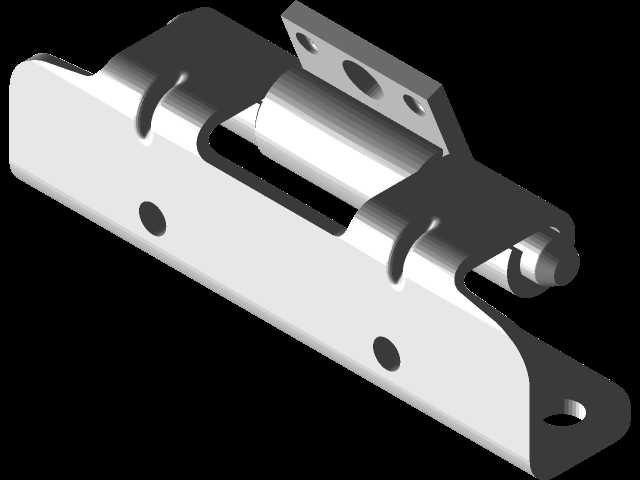

这款隐藏式弹簧插销锁扣，主要面向工业设备舱门、特种机箱机柜、轨道交通内饰舱板、小型设备检修门等需要平整外观、快速启闭的安装场景，在需要避免锁具突出剐蹭操作人员、同时保障连接可靠性的使用环境中具备突出的适配性。从实际用途来看，该锁扣通过插销的轴向伸缩实现两个相邻构件的连接与脱开，既可以作为平开门的侧向定位锁止部件，也可以作为可拆卸面板的快速固定连接件，无需额外工具即可完成手动启闭操作，在需要频繁开启检修、又要保证闭合后无突出结构的场景中，相比外露式搭扣、明装插销具备更好的外观一致性与使用安全性。从功能特性来看，锁扣内置复位弹簧结构，在无外力操作时插销会自动保持伸出锁止状态，避免设备运行过程中因振动、冲击导致插销自行滑脱引发的安全隐患；操作时仅需拨动红色拨片即可压缩弹簧带动插销回缩，完成解锁动作，操作行程短、施力角度符合人体工学，单次启闭操作耗时极短，适配高频次的检修开合需求。在设计思路上，整体采用底座内嵌的布局结构，将弹簧、插销主体等运动部件全部容纳在弯折成型的金属底座空腔内，仅保留拨片与安装法兰外露，安装完成后底座主体可嵌入门板或框架的预留沉槽内，外露面仅保留平整的安装底板与拨片结构，最大程度降低锁具的突出高度，避免过往人员、搬运物件被突出结构剐蹭。插销头部采用圆弧导向设计，在门体闭合对位存在小幅偏差时，也能通过弧面导向顺利滑入对应锁孔，降低对位精度要求，提升安装容错率。底座两端的安装孔采用长圆形沉孔设计，既可以适配标准规格的紧固件安装，也允许安装时根据实际装配误差进行小幅位置调整，降低现场安装的对位难度。从安装边界来看，该锁扣底座采用带圆角的长条形平板安装结构，安装面为完整平面，可紧密贴合在金属板材、型材框架的平整表面上，安装时仅需在对应位置预留匹配插销伸缩的避让孔、以及对应紧固件的安装孔即可完成固定，无需复杂的型腔加工；插销的伸缩行程控制在合理区间，既保证足够的锁止啮合深度，避免受外力冲击时脱开，也不会因为行程过长导致操作费力、占用过多内部安装空间。整体结构运动部件无外露缝隙，可有效阻挡灰尘、细碎杂物进入运动腔室，在常规工业车间环境下可长期保持动作顺畅，减少日常维护润滑的频次。
