D-SUB25针连接器接插件三维建模

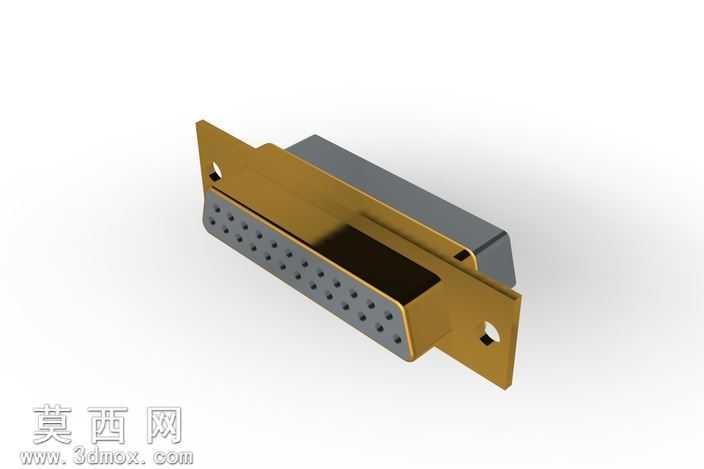

本作品为D-SUB 25针接口连接器的三维参数化建模成果，建模阶段依托Autodesk Inventor平台完成全结构特征构建，首先梳理连接器的组成逻辑：将整体拆分为金属安装支架、绝缘基座、插针腔体、尾部防护壳体四个核心子部件，逐一绘制各部件的二维草绘截面，通过拉伸、切除、阵列等基础特征命令生成基础实体。针对金属安装支架的折弯结构，采用钣金建模模块设置对应折弯系数与让位槽特征，还原支架两端安装固定孔、定位缺口的实际尺寸，保证安装位的孔位公差与实际工业标准一致；绝缘基座部分重点还原25个插针安装孔的矩形阵列排布规律，严格遵循D-SUB25接口的针脚间距标准，对基座表面的定位卡槽、防呆凸台做精细化特征处理，确保与金属壳体的装配对位精度。插针腔体部分单独构建每个针孔的导向倒角结构，还原接插件插拔时的导向结构特征，尾部防护壳体采用包覆式结构设计，通过抽壳、筋位特征构建壳体的内部限位结构，保证与基座装配后的贴合度。材质与渲染阶段，为金属安装支架赋予黄铜金属材质，调整金属粗糙度参数模拟冲压件的哑光金属质感，为绝缘基座赋予深灰色硬质塑料材质，添加细微的颗粒质感还原工程塑料的表面特性，尾部防护壳体赋予深灰色磨砂塑料材质，区分不同部件的材质视觉差异。装配阶段采用约束装配方式，依次添加同轴、重合、平行等装配约束，还原各部件的实际装配关系，完成总装后验证各部件之间无干涉问题，整体模型严格遵循D-SUB 25针连接器的工业尺寸规范，结构完整无特征缺失，可用于电子设备接口结构演示、接插件装配教学、相关设备结构适配验证等场景，模型细节还原度高，各特征参数可编辑调整，能够适配不同的设计复用需求。
