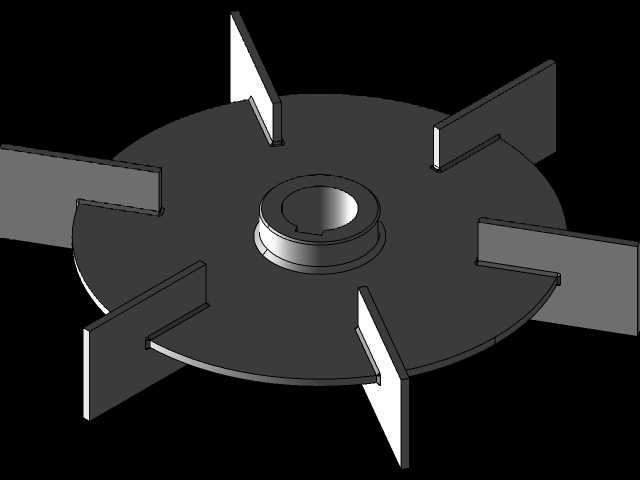

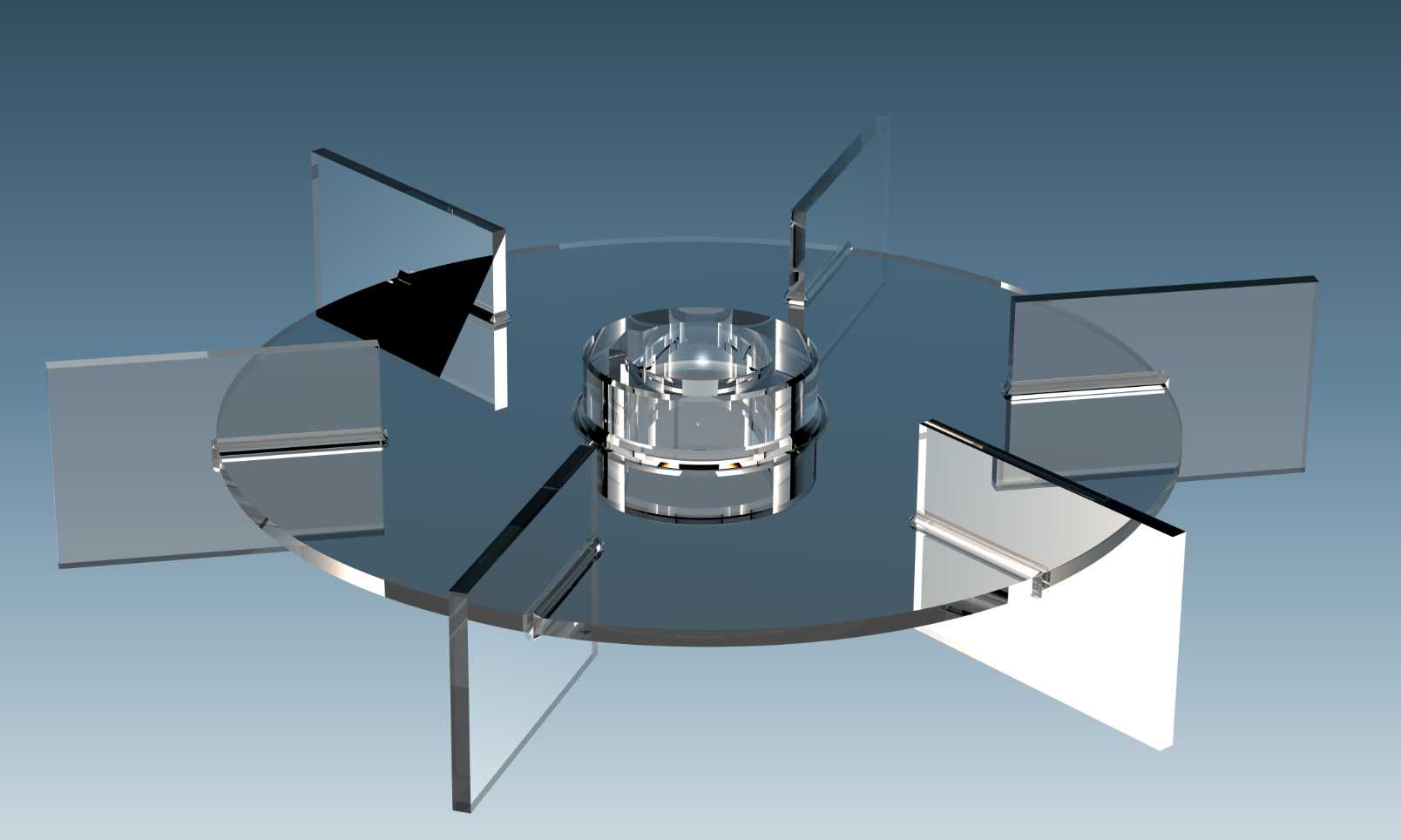

混合化学反应器六叶片圆盘式叶轮结构

该叶轮结构主要应用于化工、生物医药、食品加工等领域的混合化学反应器内部，作为核心搅拌做功部件，承担着反应器内多相介质的混合、分散、传质与传热强化功能，尤其适用于气液两相、液固两相乃至气液固三相的反应工况，能够有效打破介质分层，提升反应体系内各组分的接触均匀度，保障反应过程的稳定性与转化率。在实际生产场景中，这类叶轮常被安装在立式搅拌反应釜的搅拌轴末端，伸入反应腔内部的介质液面以下，当搅拌轴带动叶轮高速旋转时，圆盘结构可阻挡气体沿搅拌轴直接向上逸出，延长气体在介质内的停留时间，六片平直径向叶片则会在旋转过程中对周围介质产生强烈的径向剪切作用，将通入的大气泡切割破碎为微小气泡，同时推动介质形成稳定的径向循环流，让固相催化剂颗粒、液相反应原料、气相反应介质充分接触，避免局部浓度差或温度差导致的反应副产物增多、反应效率下降等问题。从设计思路来看，该叶轮采用圆盘加平直径向叶片的经典拉什顿涡轮结构，中心设置带定位台阶的轮毂结构，轮毂内孔与搅拌轴采用过渡配合加键连接的方式传递扭矩，轮毂与圆盘之间做圆弧过渡处理，降低应力集中风险，六片叶片沿圆盘周向均匀分布，相邻叶片夹角为60度，保证旋转过程中受力均匀，减少运行时的振动与噪音。叶片与圆盘采用垂直焊接或一体加工成型的连接方式，保障连接强度，可承受高转速下介质的反作用力与长期运行的疲劳载荷。在外形尺寸与安装边界方面，该类叶轮的直径通常根据反应釜内径匹配设计，一般为反应釜内径的三分之一到二分之一区间，圆盘直径略小于叶轮整体直径，叶片高度约为叶轮直径的八分之一到六分之一，轮毂高度根据搅拌轴的轴径设计，需保证与搅拌轴的配合长度满足扭矩传递要求，安装时需保证叶轮端面与搅拌轴轴线垂直，叶片的径向安装角度偏差控制在允许范围内，避免运行时出现偏载，同时叶轮安装位置需距离反应釜底部有一定高度，通常为叶轮直径的0.5到1倍，避免叶片刮蹭釜底，同时保障底部介质能够被有效带动参与循环。该结构的叶轮剪切力强、气液分散效果好，在通气式发酵、催化加氢、氧化反应等对混合传质要求较高的工艺场景中有着广泛的应用，合理的结构设计能够有效降低搅拌过程的能耗，提升反应体系的运行效率。
